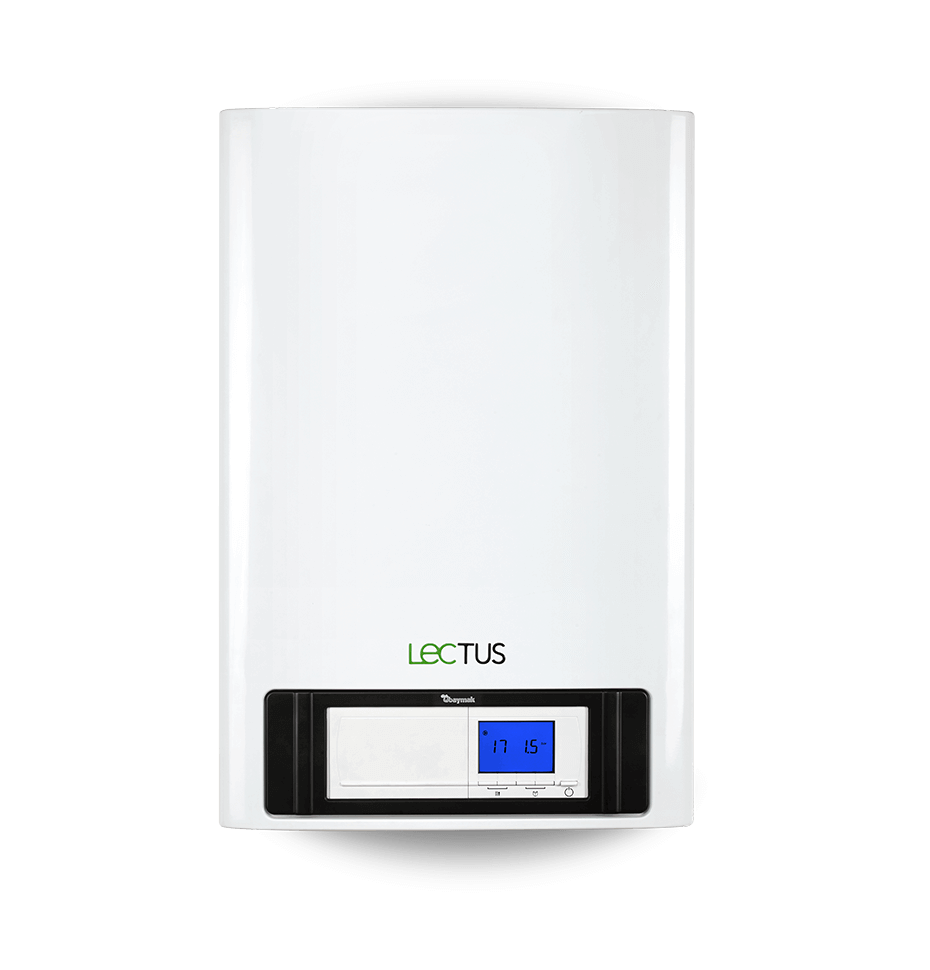

Baymak Lectus 115 kW Kazan, büyük merkezi ısıtma projelerinde pompası ayrıca seçilecek şekilde sunulan, Lectus serisinin en güçlü duvar tipi yoğuşmalı kazanıdır. 50/30 °C rejimde 18,4-114 kW, 80/60 °C rejimde 16,6-107 kW kapasiteye ulaşır. 750x500x500 mm kompakt gövdesi, bu güçteki bir kazan için kazan dairesinde önemli bir yer tasarrufu sağlar.
Montaj Planlaması
Broşüre göre Lectus kazanlar duvara veya konstrüksiyon üzerine monte edilebilir. Baymak hidrolik ve kolektör seti kullanıldığında kazan altında en az 1000 mm boşluk bırakılmalıdır. Dönüş ve çıkış suyu bağlantıları 1 1/4 inç, gaz bağlantısı 3/4 inç; baca bağlantısı Ø100 mm, hava bağlantısı Ø150 mm'dir. Baymak Lectus 115 kW Kazan 70 kg ağırlığında olduğundan montaj yüzeyinin bu yükü taşıyabilecek yapıda olması gerekir.
Baymak Lectus 115 kW Kazan Teknik Değerleri
- Nominal kapasite 50/30 °C: 18,4-114 kW
- Nominal kapasite 80/60 °C: 16,6-107 kW
- Modülasyon aralığı: %16-100
- Kısmi yük verimi 40/30 °C (DIN 4702-8): %108,1
- Gaz giriş basıncı: G20 20 mbar, LPG 30 mbar
- NOx emisyonu: <39 mg/kWh, CO2: %9,0
- Kazan basınç kaybı (ΔT = 20K): 250 mbar
- Çalışma basıncı: 0,8-6 bar, azami su sıcaklığı: 110 °C
- Elektrik gücü: 45-187 W, koruma sınıfı: IP X4D
Pompa Seçimi İçin Bilgiler
Pompa hariç kazanda tesisat pompası, kazanın 250 mbar basınç kaybı ile tesisatın kendi kayıpları birlikte hesaplanarak seçilmelidir. Broşürdeki tekli kontrol aksesuarları arasında kazan ve boyler pompası kontrolü için SCU-S02 panosu, modülasyonlu pompa kontrolü için SCU-X03 kartı bulunur. Hidrolik grup bağlantı setleri ve kazan kolektör grupları, tek veya çoklu kazan uygulamalarında bağlantıyı düzenler.
Yoğuşma ve Baca Gereksinimleri
Yoğuşma suyu kazanın alt kısmından alınır ve açıkta olmayan bir alana tahliye edilmelidir. Lectus 115'te saatlik çalışma başına yaklaşık 12,5 litre yoğuşma suyu oluşur. Hermetik baca uygulamasında 100/150 mm baca ile azami uzunluk 7 metredir; kazan bacalı ya da yarı hermetik olarak da uygulanabilir. Baca gazı sıcaklığı 30-72 °C aralığındadır.
Yapı ve Güvenlik
Tek parça Al-Mg-Si döküm eşanjör, fiber kaplı paslanmaz çelik brülör ve premix modülasyonlu fan grubu Baymak Lectus 115 kW Kazan gövdesinde birleşir. Arıza tespit ve uyarı sistemi, donma koruması, aşırı ısınma emniyet termostatı ve temizlenebilir geri akım klapesi broşürde sayılan güvenlik ve bakım özellikleri arasındadır.
Yoğuşma Teknolojisinin Kazanımları
Klasik kazanlarda baca gazıyla dışarı atılan su buharının ısısı, yoğuşmalı kazanlarda eşanjörde geri kazanılır. Düşük baca sıcaklığı sayesinde yanma sırasında ve tesisatta oluşan ısı kayıpları azalır; broşürde yoğuşmalı kazan baca sıcaklığı 45-50 °C, klasik kazanınki 120-140 °C olarak karşılaştırılır. Baymak Lectus 115 kW Kazan, düşük NOx ve minimum CO emisyon değerleriyle çevresel yükü de azaltır.
Teknik Veri Tablosu
