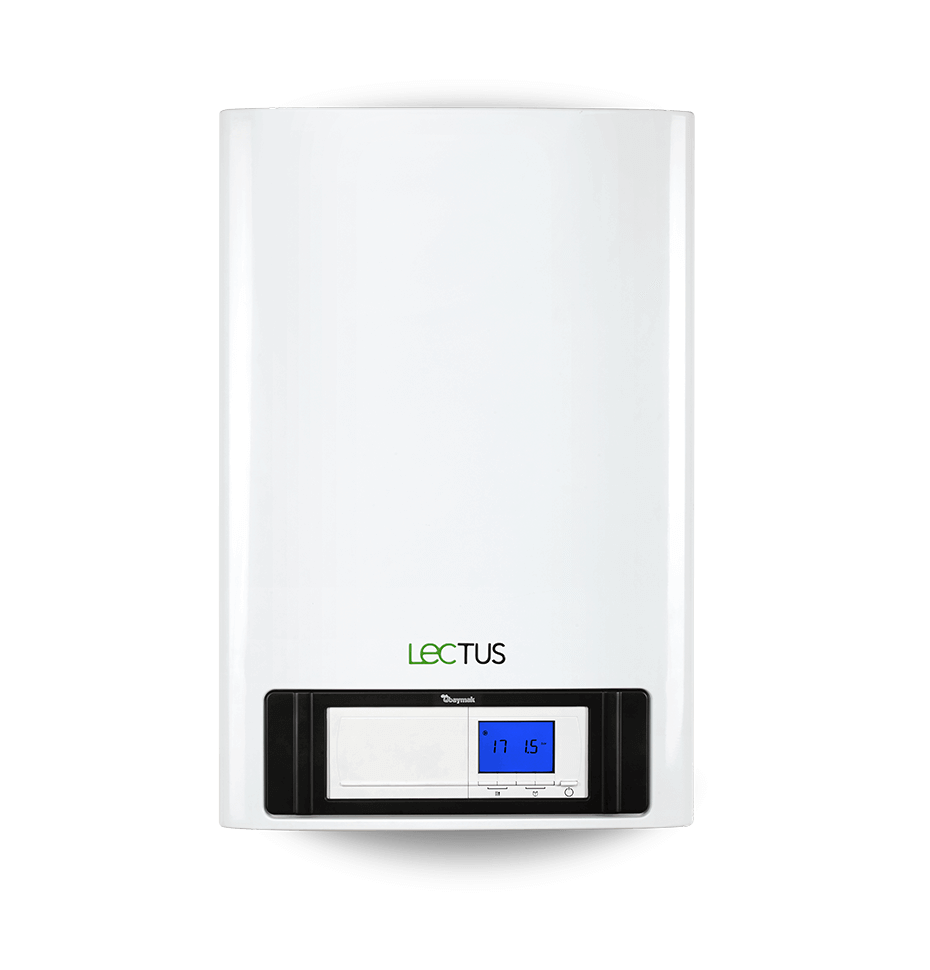

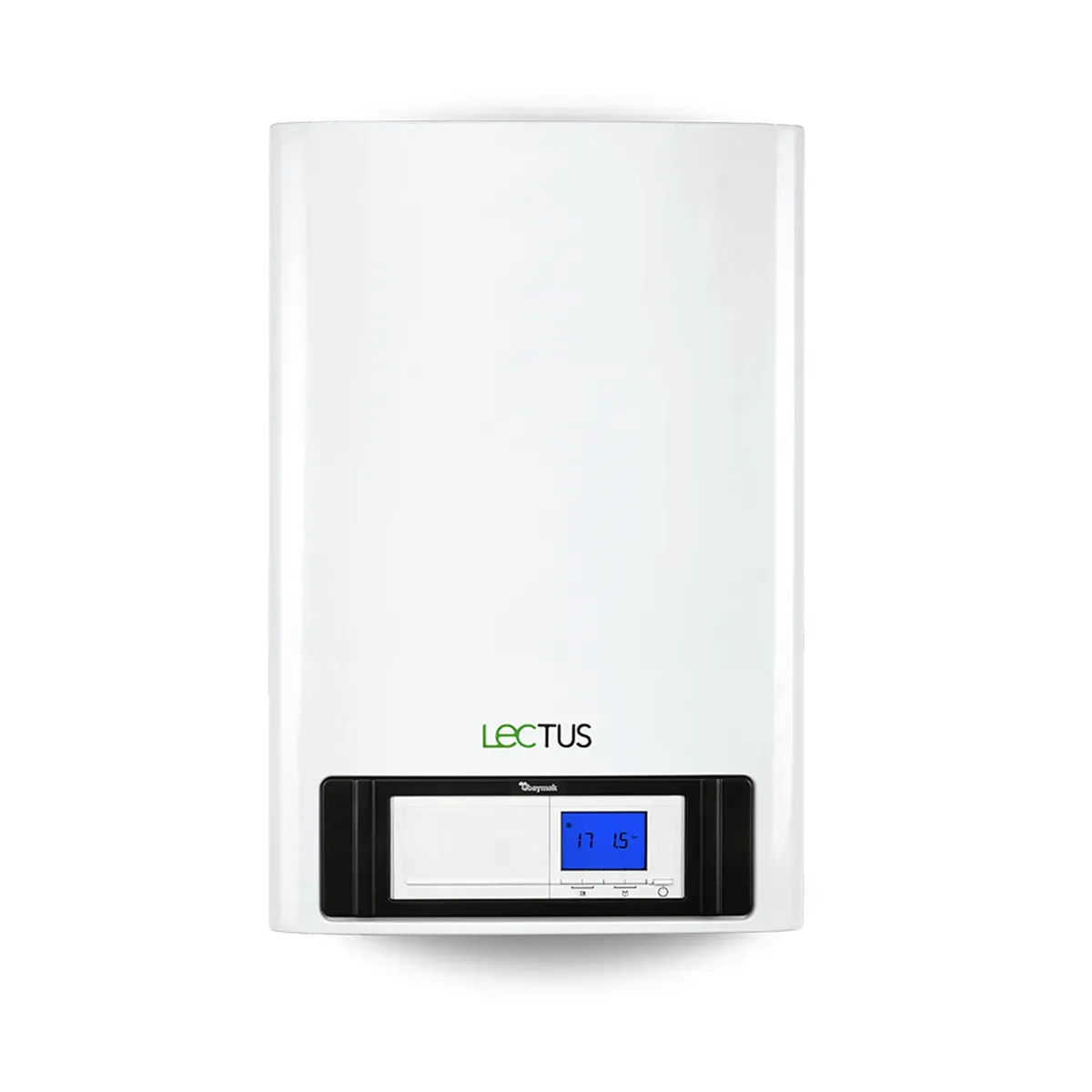

Baymak Lectus 90 kW Kazan, tesisat pompasının projeye göre ayrıca seçileceği merkezi ısıtma sistemleri için pompa hariç sunulan bir duvar tipi yoğuşmalı kazandır. 50/30 °C rejimde 15,8-89,5 kW, 80/60 °C rejimde 14,1-84 kW kapasite sağlar. Bina otomasyonuna bağlanabilen kontrol altyapısı ve kaskad desteğiyle, birden fazla kazanın birlikte yönetildiği kazan dairelerinde öne çıkar.
Bina Yönetim Sistemi ile Entegrasyon
Baymak broşürü, Siemens kontrol panelleriyle Lectus kazan verilerinin bilgisayar üzerinden görüntülenebildiğini ve müdahale edilebildiğini belirtir (BMS uyumluluğu). Kaskad tarafında RVS 283 kontrol paneli 15 cihaza kadar kaskad yapabilir, aynı anda boyler, 2 karışım vanalı zon ve direkt devreyi kontrol edebilir; Türkçe arayüzlüdür. RVS 21 Mod BUS kaskad kontrol paneli ise OCI350.01/101 ara birim modülü ile Mod BUS bağlantısına uygundur. Baymak Lectus 90 kW Kazan, bu aksesuarlarla büyük tesislerde merkezi yönetime uyum sağlar.
Baymak Lectus 90 kW Kazan Teknik Değerleri
- Nominal ısı gücü (Prated): 84 kW
- Kapasite 80/60 °C / 50/30 °C: 14,1-84 / 15,8-89,5 kW
- Modülasyon aralığı: %17-100
- Kısmi yük verimi (%30 yük, TS EN): %110,1
- Baca gazı sıcaklığı: 30-68 °C, kütlesel debi: 28-138 kg/h
- Fan basıncı: 160 Pa
- Kazan çalışma basıncı: 0,8-6 bar, çalışma sıcaklığı: 20-90 °C
- Elektrik koruma sınıfı: IP X4D, besleme: 230 V / 50 Hz
- Boyutlar: 750x500x500 mm, ağırlık: 69 kg
Pompa ve Hidrolik Bağlantı
Pompa hariç kazanlarda tesisat pompasının kumandası projede planlanır. Broşürde kazan pompası ve boyler pompası kontrolü için SCU-S02 kontrol panosu, modülasyonlu pompa kontrolü için SCU-X03 pompa kartı aksesuar olarak yer alır. Hidrolik tarafta tekli, ikili, üçlü ve dörtlü grup bağlantı setleri ile kazan kolektör grupları sunulur. Kazan basınç kaybı ΔT = 20K'da 140 mbar'dır; gidiş ve dönüş bağlantıları 1 1/4 inçtir.
Yakıt ve Yanma
Lectus serisi doğalgaz ve LPG ile çalışabilir; Lectus 90'ın LPG ile kullanımında LPG dönüşüm kiti gerekir. Doğalgaz tüketimi 1,5-9,1 m³/h, NOx emisyonu <39 mg/kWh, CO2 içeriği %9'dur. Premix paslanmaz çelik brülör ve frekans kontrollü fan, broşürde yüksek yanma verimi ve düşük emisyon değerleriyle tanımlanır.
Bakım ve Güvenlik
Geri akım klapesi temizlenebilir yapıdadır, bakım için temizleme fırçası kullanılır. Donma koruması ve 110 °C'de devreye giren aşırı ısınma emniyet termostatı kazanı korur. Arıza tespit ve uyarı sistemi, LCD ekranda hata kodlarını göstererek servis müdahalesini hızlandırır. Baymak Lectus 90 kW Kazan 20 W ile 125 W arasında elektrik gücü çeker.
Yoğuşmalı Kazanın Farkı
Yoğuşmalı kazanlar, baca gazındaki su buharını özel eşanjörde yoğuşturarak bu buharın gizli ısısını geri kazanır. Broşüre göre yoğuşmalı kazanlarda baca sıcaklığı 45-50 °C iken klasik kazanlarda 120-140 °C'dir; bu fark, bacadan atılan ısının ne kadar azaldığını gösterir. Baymak Lectus 90 kW Kazan bu prensiple yakıttaki enerjiden daha fazla yararlanır.
Teknik Veri Tablosu
Pompası kazanla birlikte gelen versiyon da mevcuttur. Uygun kazan pompası seçenekleri ile diğer duvar tipi yoğuşmalı kazan modellerini kategori sayfalarında, Baymak merkezi sistem ürünlerini marka sayfasında bulabilirsiniz.
