Bosch Baca Dirseği
Bosch Baca dirseği, kombi bacasının duvar veya tavanla birleştiği noktada kullanılan bir borudur. Baca dirseği, kombi bacasının duvar veya tavanla olan açıklığını kapatmak ve aynı zaman da baca gazlarının dışarıya doğru yönlendirilmesini sağlamak için kullanılır. Baca dirseği, malzemesi ve şekli nedeniyle kombi bacasının uzun süre dayanmasını ve gazların güvenli bir şekilde dışarı atılmasını sağlar.
Yoğuşmalı kombiler, atık gazları atık gaz hattına sevk eden bir fan ile donatılmıştır. Akış dirençleri, atık gaz hattındaki atık gazları yavaşlatmaktadır. Bu nedenle atık gazların güvenli bir şekilde açık havaya tahliye edilebilmesi için atık gaz hatlarının belli uzunlukları geçmemesi gerekmektedir. Bu uzunluk, maksimum eşdeğer boru uzunluğu Lä, maks.'tır. Bu değer, ısıtma cihazına, atık gaz tahliyesine ve atık gaz baca hattına bağlıdır. Yönlendirme yerlerindeki akış dirençleri, düz borulara oranla daha fazladır. Bu nedenle yönlendirme yerleri için fiziksel uzunluklarından daha büyük olan eşdeğer uzunluklar temel alınmaktadır. Yatay ve dikey boru uzunlukları ve kullanılan yönlendirmelerin eşdeğer uzunlukları toplanarak, atık gaz hattının eşdeğer uzunluk değeri Ue elde edilmektedir. Bu toplam uzunluk değeri, maks. eşdeğer boru uzunluğu değeri Lä, maks.'tan daha küçük olmalıdır. Bunun yanı sıra, bazı durumlarda yatay atık gaz hattı parçalarının uzunluğu L1 belli bir değeri L₁, maks. Aşmamalıdır
- Her bir ek 87° baca dirseği, müsaade edilen boru uzunluğunu 1,5 m kadar kısaltmaktadır.
- 15° ve 45° arası her bir ek baca dirseği, müsaade edilen boru uzunluğunu 0,5 m kadar kısaltmaktadır.

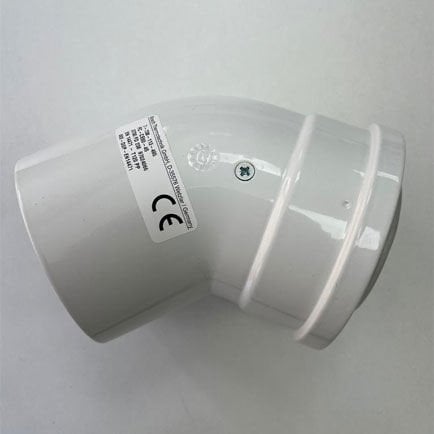

Bosch Kombi 45 Derece Baca Dirseği
Condens 2200i W
C13x uyarınca hava-atık gaz taşıma sistemi, aksesuar Ø 60/ 100 sahip yatay
|
Cihaz Tipi |
MaksimumBaca uzunlukları[m] |
|
|
|
|
L = L₁ + L₂ |
L₂ |
L₃ |
|
GC2200i W20/25 C 23 |
10 |
- |
- |
Çatı üzerinde C33x uyarınca hava-atık gaz taşıma sistemi, aksesuar Ø 60/100 Dikey
|
Cihaz Tipi |
MaksimumBaca uzunlukları [m] |
|
|
|
|
L = L₁ + L₂ |
L₂ |
L₃ |
|
GC2200i W20/25 C 23 |
15 |
- |
- |
Condens 2300i W
C13x uyarınca hava-atık gaz taşıma sistemi, aksesuar Ø 60/ 100 Yatay
|
Cihaz Tipi |
Maksimum Baca uzunlukları [m] |
|
|
|
|
L = L₁ + L₂ |
L₂ |
L₃ |
|
GC2300iW24/28 C |
9 |
- |
- |
Çatı üzerinde C33x uyarınca hava-atık gaz taşıma sistemi, aksesuar Ø 60/100 Dikey
|
Cihaz Tipi |
Maksimum Baca uzunlukları [m] |
|
|
|
|
L = L₁ + L₂ |
L₂ |
L₃ |
|
14 |
- |
- |
Condens 7000iW
C13x uyarınca hava-atık gaz taşıma sistemi, aksesuar Ø 60/ 100 Yatay
|
Cihaz Tipi |
Maksimum Baca uzunlukları [m] |
|
|
|
|
L = L₁ + L₂ |
L₂ |
L₃ |
|
GC7000iW24/28 C |
5 |
- |
- |
|
GC7000iW30/35 C |
2 |
- |
- |
Çatı üzerinde C33x uyarınca hava-atık gaz taşıma sistemi, aksesuarØ 60/100 Dikey
|
Cihaz Tipi |
Maksimum Baca uzunlukları [m] |
|
|
|
|
L = L₁ + L₂ |
L₂ |
L₃ |
|
GC7000iW24/28 C |
6 |
- |
- |
|
GC7000iW30/35 C |
4 |
- |
- |
Condens 2500 W
C13x uyarınca hava-atık gaz taşıma sistemi, aksesuar Ø 60/ 100 Yatay
|
Cihaz Tipi |
Maksimum Baca uzunlukları [m] |
|
|
|
|
L = L₁ + L₂ |
L₂ |
L₃ |
|
WBC 24-1 DCE |
6 |
- |
- |
C33x uyarınca hava-atık gaz taşıma sistemi, aksesuar Ø 60/100 Dikey
|
Cihaz Tipi |
Maksimum Baca uzunlukları [m] |
|
|
|
|
L = L₁ + L₂ |
L₂ |
L₃ |
|
WBC 24-1 DCE |
10 |
- |
- |
Comfort Condense
C33x uyarınca hava-atık gaz taşıma sistemi, aksesuar Ø 60/100 Yatay
|
Cihaz Tipi |
Maksimum Baca uzunlukları [m] |
|
|
|
|
L = L₁ + L₂ |
L₂ |
L₃ |
|
ZWBR 30 - 3A |
4 |
- |
- |
|
ZWBR 35-3A 2 1 ZBR 42-3A |
2 |
- |
- |
C13x uyarınca hava-atık gaz taşıma sistemi, aksesuar Ø 60/ 100 Dikey
|
Cihaz Tipi |
Maksimum Baca uzunlukları [m] |
|
|
|
|
L = L₁ + L₂ |
L₂ |
L₃ |
|
ZWBR 30 - 3A |
6 |
- |
- |
|
ZWBR 35-3A 2 1 ZBR 42-3A |
3 |
- |
- |
