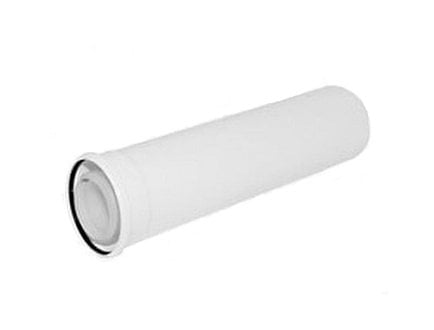

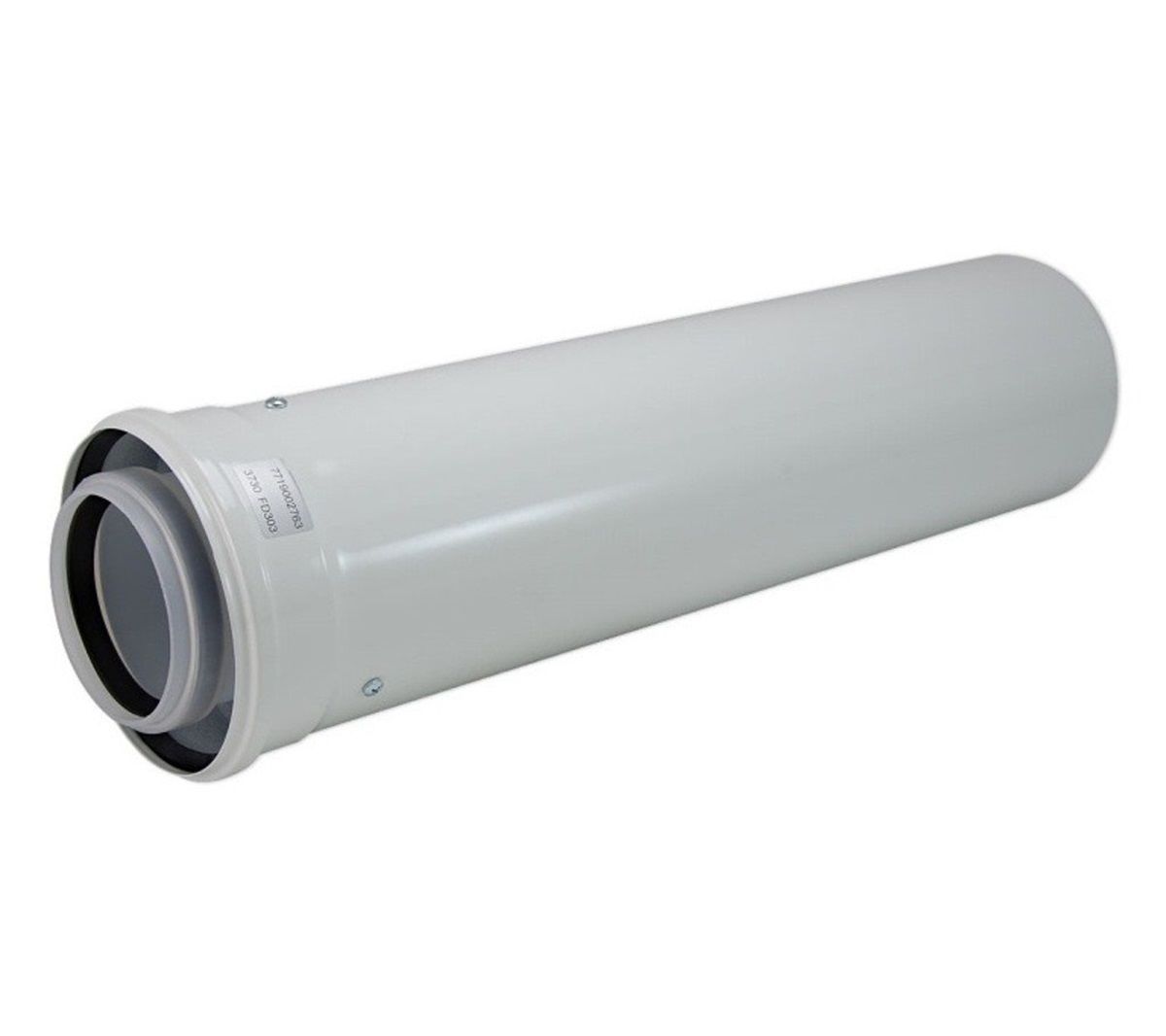

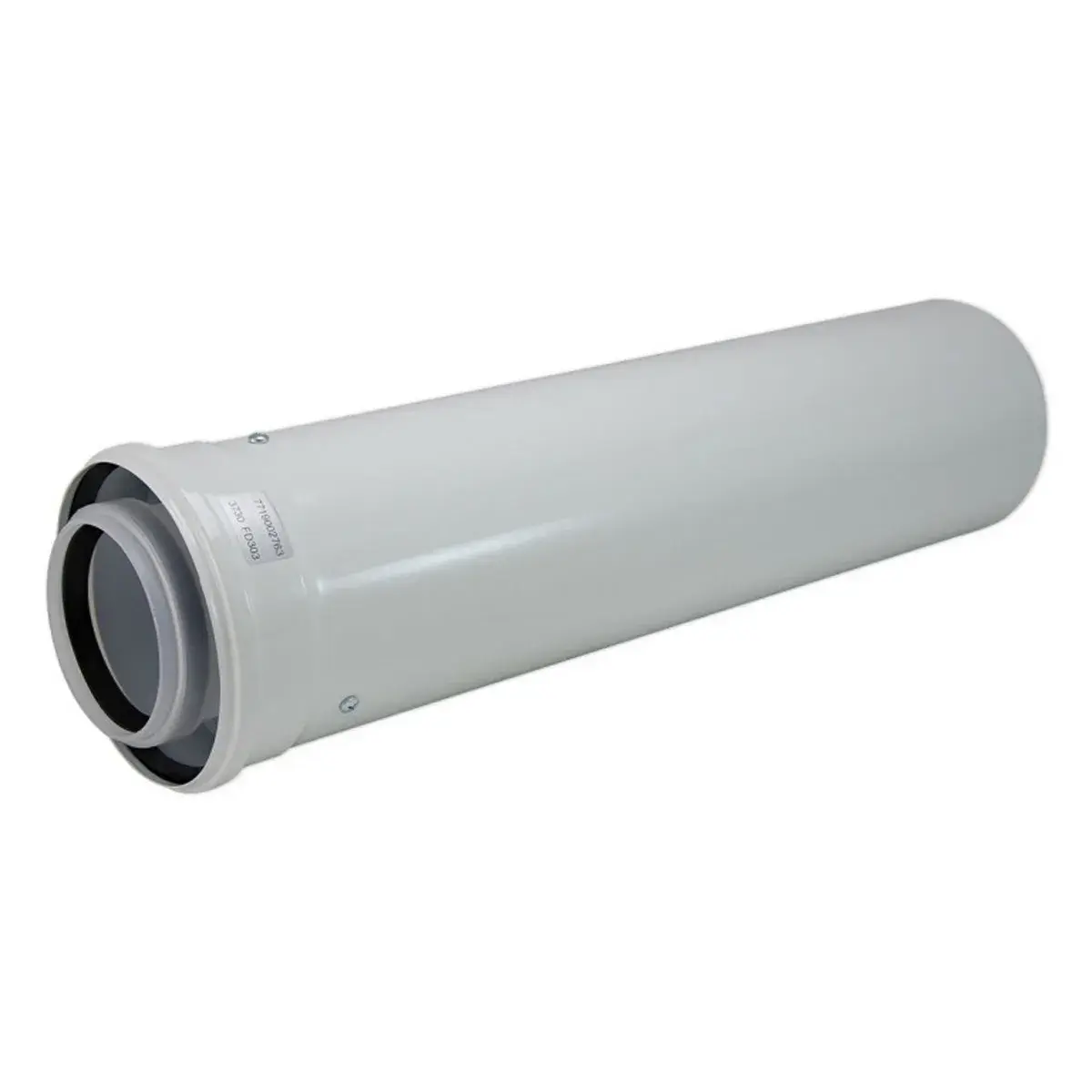

Buderus 50 Cm Kombi Baca Uzatması
Buderus 50 Cm orijinal yoğuşmalı kombi baca uzatması, kombi sistemlerinin çatıya veya duvara montajı sırasında yetersiz kalabilecek baca boyunun uzatılması için kullanılan bir aksesuar demektir. Buderus 50 Cm orijinal yoğuşmalı kombi baca uzatması, çatı veya duvardan daha uzak bir noktaya kombinin atık gazlarını boşaltmasına olanak tanır. Buderus kombi baca uzatması, metal borular ve bağlantı parçalarından oluşabilir ve kombi sisteminin doğru çalışmasını ve güvenliğini sağlamak için tasarlandı.
Yoğuşmalı kombiler, atık gazları atık gaz hattına sevk eden bir fan ile donatılmıştır. Akış dirençleri, atık gaz hattındaki atık gazları yavaşlatmaktadır. Bu nedenle atık gazların güvenli bir şekilde açık havaya tahliye edilebilmesi için atık gaz hatlarının belli uzunlukları geçmemesi gerekmektedir. Bu uzunluk, maksimum eşdeğer boru uzunluğu Lä, maks.'tır. Bu değer, ısıtma cihazına, atık gaz tahliyesine ve atık gaz baca hattına bağlıdır. Yönlendirme yerlerindeki akış dirençleri, düz borulara oranla daha fazladır. Bu nedenle yönlendirme yerleri için fiziksel uzunluklarından daha büyük olan eşdeğer uzunluklar temel alınmaktadır. Yatay ve dikey boru uzunlukları ve kullanılan yönlendirmelerin eşdeğer uzunlukları toplanarak, atık gaz hattının eşdeğer uzunluk değeri Ue elde edilmektedir. Bu toplam uzunluk değeri, maks. eşdeğer boru uzunluğu değeri Lä, maks.'tan daha küçük olmalıdır. Bunun yanı sıra, bazı durumlarda yatay atık gaz hattı parçalarının uzunluğu L1 belli bir değeri L₁, maks. Aşmamalıdır
Buderus Kombi Baca Uzunlukları
Logamax plus GB022i-20 KD H
- Her bir ek 87° dirsek, müsaade edilen boru uzunluğunu 1,5 m kadar kısaltmaktadır.
- 15° ve 45° arası her bir ek dirsek, müsaade edilen boru uzunluğunu 0,5 m kadar kısaltmaktadır.
C13x uyarınca hava-atık gaz taşıma sistemi, aksesuar Ø 60/ 100 sahip yatay
|
Cihaz Tipi |
Maksimum Baca uzunlukları [m] |
|
|
|
|
L = L₁ + L₂ |
L₂ |
L₃ |
|
GB022i-20 KD H |
10 |
- |
- |
Çatı üzerinde C33x uyarınca hava-atık gaz taşıma sistemi, aksesuar Ø 60/100 Dikey
|
Cihaz Tipi |
Maksimum Boru uzunlukları [m] |
|
|
|
|
L = L₁ + L₂ |
L₂ |
L₃ |
|
GB022i-20 KD H |
15 |
- |
- |
Logamax plus GB122i-24 KD H
- Her bir ek 87° dirsek, müsaade edilen boru uzunluğunu 1,5 m kadar kısaltmaktadır.
- 15° ve 45° arası her bir ek dirsek, müsaade edilen boru uzunluğunu 0,5 m kadar kısaltmaktadır.
C13x uyarınca hava-atık gaz taşıma sistemi, aksesuar Ø 60/ 100 Yatay
|
Cihaz Tipi |
Maksimum Baca uzunlukları [m] |
|
|
|
|
L = L₁ + L₂ |
L₂ |
L₃ |
|
GB122i-24 KD H |
9 |
- |
- |
Çatı üzerinde C33x uyarınca hava-atık gaz taşıma sistemi, aksesuar Ø 60/100 Dikey
|
Cihaz Tipi |
Maksimum Boru uzunlukları [m] |
|
|
|
|
L = L₁ + L₂ |
L₂ |
L₃ |
|
GB122i-24 KD H |
14 |
- |
- |
Logamax plus GB172i-24 KD
C13x uyarınca hava-atık gaz taşıma sistemi, aksesuar Ø 60/ 100 Yatay
|
Cihaz Tipi |
Maksimum Baca uzunlukları [m] |
|
|
|
|
L = L₁ + L₂ |
L₂ |
L₃ |
|
GB172i-24 KD |
5 |
- |
- |
Çatı üzerinde C33x uyarınca hava-atık gaz taşıma sistemi, aksesuar Ø 60/100 Dikey
|
Cihaz Tipi |
Maksimum Baca uzunlukları [m] |
|
|
|
|
L = L₁ + L₂ |
L₂ |
L₃ |
|
GB172i-24 KD |
6 |
- |
- |
Logamax plus GB062-24 KD H V2
- Her bir ek 87° dirsek, 2 m'ye karşılık gelir.
- Her bir ek 45° veya 15° dirsek, 1 m'ye karşılık gelir
C13x uyarınca hava-atık gaz taşıma sistemi, aksesuar Ø 60/ 100 Yatay
|
Cihaz Tipi |
Maksimum Baca uzunlukları [m] |
|
|
|
|
L = L₁ + L₂ |
L₂ |
L₃ |
|
GB062-24 KD H V2 |
6 |
- |
- |
C33x uyarınca hava-atık gaz taşıma sistemi, aksesuar Ø 60/100 Dikey
|
Cihaz Tipi |
Maksimum Baca uzunlukları [m] |
|
|
|
|
L = L₁ + L₂ |
L₂ |
L₃ |
|
GB062-24 KD H V2 |
10 |
- |
- |
