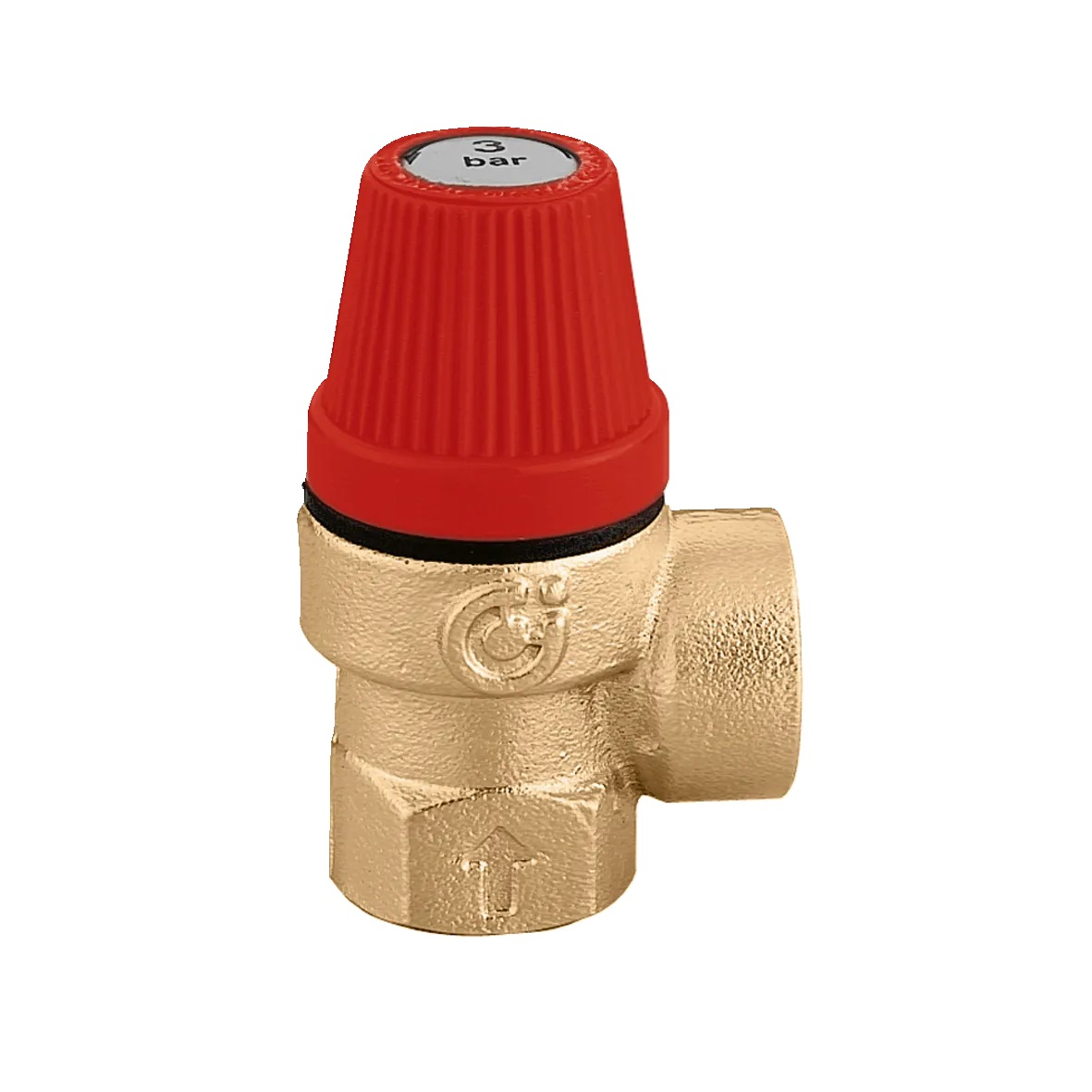

Caleffi 311440 Emniyet Ventili; kombi, kazan ve boyler devrelerinde basıncın tehlikeli seviyeye çıkmasını önlemek için kullanılan, 4 bar ayarlı ve 1/2 inç bağlantılı bir emniyet ventilidir. Caleffi 311 serisinde pirinç gövde, EPDM diyafram ve ABS kontrol butonu birlikte kullanılır. Ürün sitemizdeki emniyet ventili seçenekleri arasında yer alır.
Broşür Değerleri
Broşür tablosunda 311440 için verilen değerler şöyledir: vana 4 bar'da açılmaya başlar, 4,80 bar'da tam deşarj kapasitesine ulaşır ve basınç 3,20 bar'a düştüğünde kapanır. Deşarj debisi 178,25 kg/sa, uygun olduğu maksimum kazan kapasitesi 103,3 kW olarak verilir.
- Ölçüler (1/2 inç, broşür): C 19,5 mm, D 65,5 mm, E 25,5 mm
- Deşarj debisi: 178,25 kg/sa; maksimum kazan kapasitesi: 103,3 kW
- Bağlantı: G 1/2" (ISO 228-1) dişi
- Boşaltma bağlantısı: G 1/2" (ISO 228-1) dişi
- Nominal basınç: PN 10
- Akışkan sıcaklığı: 5–110 °C
Diğer Ayar Değerleriyle Karşılaştırma
Broşür tablosu karşılaştırıldığında aynı ölçüdeki bir alt ayar olan 3,5 bar modelinde deşarj debisi 161,39 kg/sa ve maksimum kazan kapasitesi 93,6 kW; bir üst ayar olan 5 bar modelinde bu değerler 213,32 kg/sa ve 123,7 kW olarak görülür. Aynı 4 bar ayar 3/4 inç bağlantıyla da üretilir; tabloda iki ölçünün deşarj değerleri aynı verildiğinden seçim tesisattaki bağlantı çapına göre yapılır. Caleffi 311440 Emniyet Ventili, ayar değeri ve kazan gücü birlikte değerlendirilerek seçilmelidir.
Diyaframlı Çalışma
Vananın içinde ayar yayının baskısı altındaki bir diyafram bulunur. Sistem basıncı yay kuvvetini aştığında diyafram yukarı kalkar ve su boşaltma ağzından tahliye edilir. Caleffi bu seride maksimum açılma basıncını ayar değerinin %20 fazlası, minimum kapanma diferansiyelini ise ayar değerinin %20 eksiği olarak verir. Böylece vana açıldığında sistemden kaybedilen su sınırlı kalır. Caleffi 311440 Emniyet Ventili de bu yapıya sahiptir.
Montaj Kuralları
Emniyet ventili korunan ekipmana olabildiğince yakın, vana gövdesindeki ok yönüne uygun olarak monte edilmelidir. Vana ile kazan veya depo arasına kesme vanası konulmamalıdır. Vana dikey ya da yatay takılabilir ancak baş aşağı monte edilmemelidir. Boşaltma çıkışı, tahliye edilen sıcak suyun kimseye zarar vermeyeceği ve görülebileceği bir toplama hattına yönlendirilmelidir.
Emniyet ventilinin ayar değeri, korunan sistemdeki en düşük izin verilen çalışma basıncına göre belirlenir. Kombi ve kazanlarda bu değer çoğunlukla üretici tarafından belirtilir; depolarda ise deponun dayanım basıncı esas alınır. Ayar değeri gereğinden düşük seçilirse vana normal çalışmada su kaçırabilir, gereğinden yüksek seçilirse koruma görevini yerine getiremez. Seçimin yetkin bir tesisatçı tarafından yapılması önerilir.
