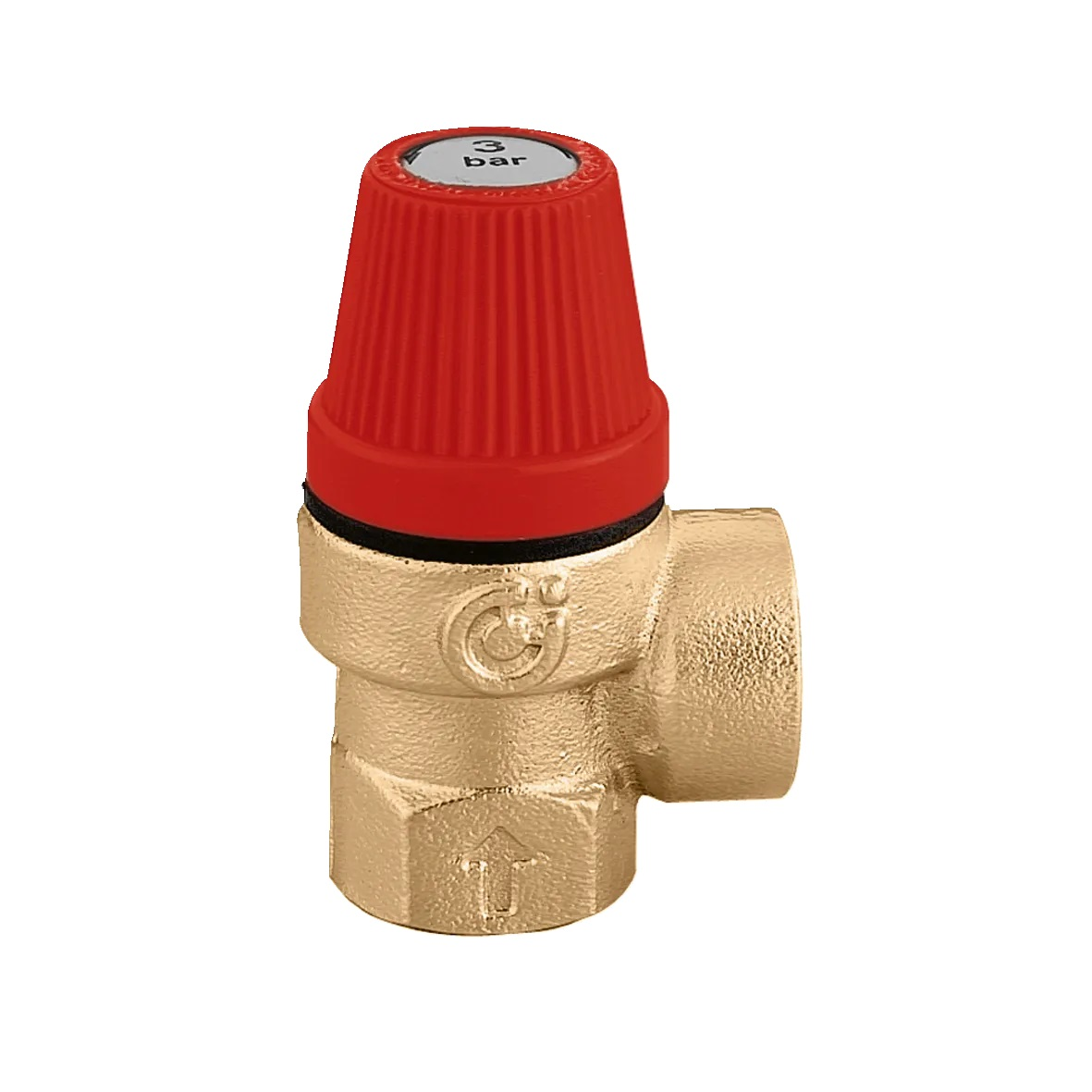

Caleffi 311530 Emniyet Ventili, Caleffi 311 serisinin 3/4 inç iç dişli girişli ve 3/4 inç iç dişli boşaltma çıkışlı standart diyaframlı emniyet tahliye vanasıdır. Fabrikada 3 bar değerine ayarlanmıştır; sistem basıncı bu değere ulaştığında vana açılır, fazla basıncı tahliye ederek kazanı ve tesisat bileşenlerini korur. Ürün sitemizdeki emniyet ventili seçenekleri arasında yer alır.
Teknik Özellikler
Broşürdeki tabloya göre 3/4 inç 3 bar modelin deşarj debisi 142,17 kg/sa'dir ve 82,5 kW'a kadar kazanlarda kullanılabilir. Nominal deşarj basıncı 3,60 bar, kapanma basıncı 2,40 bar'dır. Çıkış çapı 13 mm ve çıkış katsayısı 0,5 olarak verilir.
- Ölçüler (3/4 inç, broşür): C 24 mm, D 74,5 mm, E 27,5 mm
- Deşarj debisi: 142,17 kg/sa; maksimum kazan kapasitesi: 82,5 kW
- Bağlantı: G 3/4" (ISO 228-1) dişi
- Boşaltma bağlantısı: G 3/4" (ISO 228-1) dişi
- Nominal basınç: PN 10
- Akışkan sıcaklığı: 5–110 °C
3 Bar Model Kimler İçin Uygun?
Caleffi 311530 Emniyet Ventili için doğru karar, kazanın izin verilen basıncı ile ısıl gücüne bakılarak verilir. Broşür tablosu karşılaştırıldığında aynı ölçüdeki bir alt ayar olan 2,5 bar modelinde deşarj debisi 124,44 kg/sa ve maksimum kazan kapasitesi 72,3 kW; bir üst ayar olan 3,5 bar modelinde bu değerler 161,39 kg/sa ve 93,6 kW olarak görülür. Aynı 3 bar ayar 1/2 inç bağlantıyla da üretilir; tabloda iki ölçünün deşarj değerleri aynı verildiğinden seçim tesisattaki bağlantı çapına göre yapılır.
Standart ve Uygunluk
311 serisi emniyet tahliye vanaları, Avrupa Birliği'nin basınçlı ekipmanlarla ilgili 2014/68/EU direktifinin temel güvenlik gereksinimlerine uygun olarak üretilir ve CE işareti taşır. Broşürde PED Kategori IV olarak sınıflandırılırlar. Nominal basınç PN 10, çalışma sıcaklığı 5–110 °C'dir; vana su ve hava ile kullanılabilir. Caleffi 311530 Emniyet Ventili de bu yapıya sahiptir.
Bakım ve Kontrol
Emniyet ventilleri uzun süre çalışmadan kaldığında oturma yüzeyinde kireç ve tortu birikebilir. Bu yüzden ısıtma sezonu öncesinde ventilin kontrol edilmesi, damlatma ya da sürekli su kaçırma olup olmadığına bakılması önerilir. Sızdıran veya açıldıktan sonra tam kapanmayan bir vana, yetkili kişi tarafından değiştirilmelidir. Ayar değerine müdahale edilmemelidir; farklı bir basınç gerekiyorsa uygun ayarlı yeni vana kullanılmalıdır.
Emniyet ventili korunan ekipmana olabildiğince yakın, vana gövdesindeki ok yönüne uygun olarak monte edilmelidir. Vana ile kazan veya depo arasına kesme vanası konulmamalıdır. Vana dikey ya da yatay takılabilir ancak baş aşağı monte edilmemelidir. Boşaltma çıkışı, tahliye edilen sıcak suyun kimseye zarar vermeyeceği ve görülebileceği bir toplama hattına yönlendirilmelidir.
