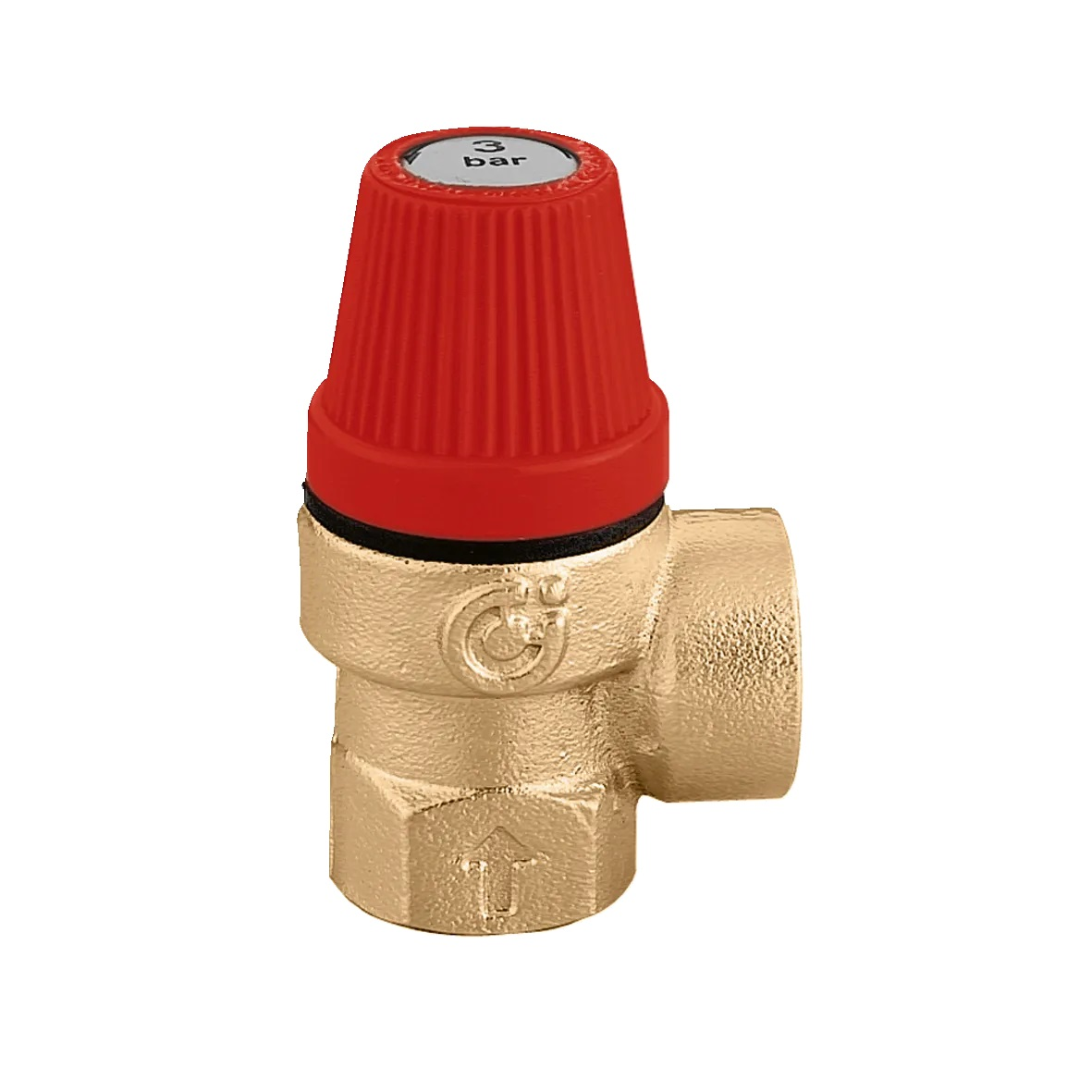

Isıtma tesisatlarında ve sıcak su depolarında aşırı basınca karşı son güvenlik elemanı olarak kullanılan Caleffi 311535 Emniyet Ventili, 3/4 inç dişi bağlantılıdır ve 3,5 bar açma basıncıyla gelir. Caleffi 311 serisi, 2014/68/EU basınçlı ekipman direktifine göre CE işaretli emniyet tahliye vanalarından oluşur. Ürün sitemizdeki emniyet ventili seçenekleri arasında yer alır.
Teknik Veriler
Caleffi broşüründeki 311 serisi teknik veri tablosuna göre 3/4 inç, 3,5 bar ayarlı modelde nominal deşarj basıncı 4,20 bar, kapanma basıncı 2,80 bar, deşarj debisi 161,39 kg/sa ve korunabilecek maksimum kazan kapasitesi 93,6 kW'tır. Çıkış çapı 13 mm, çıkış katsayısı K 0,5'tir.
- Ölçüler (3/4 inç, broşür): C 24 mm, D 74,5 mm, E 27,5 mm
- Deşarj debisi: 161,39 kg/sa; maksimum kazan kapasitesi: 93,6 kW
- Bağlantı: G 3/4" (ISO 228-1) dişi
- Boşaltma bağlantısı: G 3/4" (ISO 228-1) dişi
- Nominal basınç: PN 10
- Akışkan sıcaklığı: 5–110 °C
Diğer Ayar Değerleriyle Karşılaştırma
Broşür tablosu karşılaştırıldığında aynı ölçüdeki bir alt ayar olan 3 bar modelinde deşarj debisi 142,17 kg/sa ve maksimum kazan kapasitesi 82,5 kW; bir üst ayar olan 4 bar modelinde bu değerler 178,25 kg/sa ve 103,3 kW olarak görülür. Aynı 3,5 bar ayar 1/2 inç bağlantıyla da üretilir; tabloda iki ölçünün deşarj değerleri aynı verildiğinden seçim tesisattaki bağlantı çapına göre yapılır. Caleffi 311535 Emniyet Ventili, ayar değeri ve kazan gücü birlikte değerlendirilerek seçilmelidir.
Diyaframlı Çalışma
Vananın içinde ayar yayının baskısı altındaki bir diyafram bulunur. Sistem basıncı yay kuvvetini aştığında diyafram yukarı kalkar ve su boşaltma ağzından tahliye edilir. Caleffi bu seride maksimum açılma basıncını ayar değerinin %20 fazlası, minimum kapanma diferansiyelini ise ayar değerinin %20 eksiği olarak verir. Böylece vana açıldığında sistemden kaybedilen su sınırlı kalır. Caleffi 311535 Emniyet Ventili de bu yapıya sahiptir.
Genleşme Tankı ile Birlikte
Emniyet ventili ve genleşme tankı birbirini tamamlayan iki güvenlik elemanıdır. Tank, suyun ısınmasıyla oluşan hacim artışını karşılayarak basıncı dengeler; ventil ise bu denge bozulduğunda devreye girer. Tankın ön basıncı doğru ayarlanmamışsa sistem basıncı sık sık ventilin ayar değerine yaklaşır ve vana gereksiz yere açılır. Bu nedenle tank basıncı da periyodik olarak kontrol edilmelidir.
Kapalı bir ısıtma sisteminde su ısındıkça genleşir ve basınç yükselir. Genleşme tankı bu artışın büyük kısmını karşılasa da tank arızası, aşırı dolum ya da kontrol hatası gibi durumlarda basınç güvenli sınırın üzerine çıkabilir. Emniyet ventili bu noktada devreye girerek fazla basıncı tahliye eder ve kazanın, boru hattının ve diğer bileşenlerin zarar görmesini önler. Bu yüzden her kapalı sistemde doğru ayarlı bir emniyet ventili bulunmalıdır.
