Kapalı devre ısıtma sistemleri ve kullanım sıcak suyu depoları için tasarlanan Caleffi 311550 Emniyet Ventili, 5 bar değerinde kalibre edilmiştir. 3/4 inç dişi bağlantıları sayesinde kazan çıkışına veya depo bağlantısına doğrudan takılabilen bu Caleffi vanası, 311 serisinin standart modelleri arasındadır. Ürün sitemizdeki emniyet ventili seçenekleri arasında yer alır.
5 Bar Ayarın Anlamı
5 bar ayar, vananın bu basınçta açılmaya başladığını gösterir. Broşüre göre açılma aşırı basıncı %20'dir; yani tam deşarj 6,00 bar'da gerçekleşir. Kapanma diferansiyeli de %20 olduğundan vana 4,00 bar'da yeniden kapanır. Deşarj debisi 213,26 kg/sa, maksimum kazan kapasitesi 123,6 kW'tır.

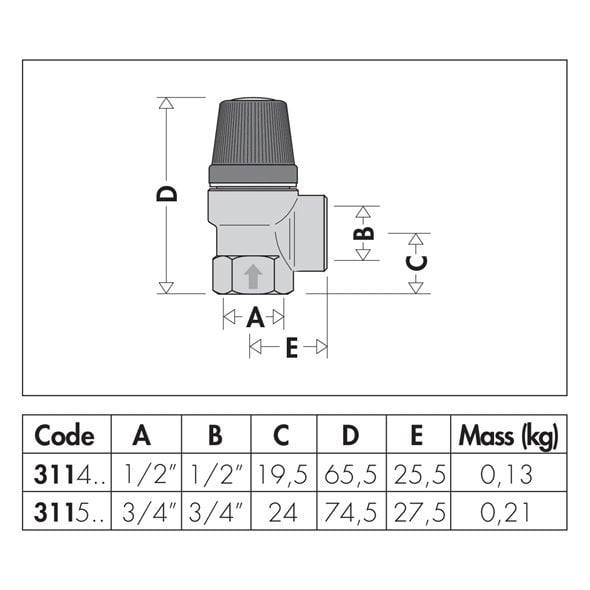

- Ölçüler (3/4 inç, broşür): C 24 mm, D 74,5 mm, E 27,5 mm
- Deşarj debisi: 213,26 kg/sa; maksimum kazan kapasitesi: 123,6 kW
- Bağlantı: G 3/4" (ISO 228-1) dişi
- Boşaltma bağlantısı: G 3/4" (ISO 228-1) dişi
- Nominal basınç: PN 10
- Akışkan sıcaklığı: 5–110 °C
5 Bar Model Kimler İçin Uygun?
Caleffi 311550 Emniyet Ventili için doğru karar, kazanın izin verilen basıncı ile ısıl gücüne bakılarak verilir. Broşür tablosu karşılaştırıldığında aynı ölçüdeki bir alt ayar olan 4 bar modelinde deşarj debisi 178,25 kg/sa ve maksimum kazan kapasitesi 103,3 kW; bir üst ayar olan 5,5 bar modelinde bu değerler 234,23 kg/sa ve 135,9 kW olarak görülür. Aynı 5 bar ayar 1/2 inç bağlantıyla da üretilir; tabloda iki ölçünün deşarj değerleri aynı verildiğinden seçim tesisattaki bağlantı çapına göre yapılır.
Seri Seçenekleri
Caleffi 311 serisini 1/2 inç ve 3/4 inç iç dişli bağlantılarla üretir. Broşüre göre ayar değerleri 1,5 - 2 - 2,5 - 3 - 3,5 - 4 - 5 - 5,5 - 6 - 7 - 8 - 9 bar'dır; 1,5 bar yalnızca 1/2 inç, 2 - 5,5 - 9 bar ise yalnızca 3/4 inç modellerde bulunur. Tüm modellerde pirinç gövde, EPDM diyafram ve conta ile ABS kontrol butonu kullanılır. Caleffi 311550 Emniyet Ventili de bu yapıya sahiptir.
Tahliye Hattının Önemi
Emniyet ventilinden çıkan su çoğu zaman sıcaktır ve basınçlıdır. Bu nedenle boşaltma borusu vananın çalışmasını engellemeyecek çapta olmalı, gereksiz dirsek ve daralmalardan kaçınılmalıdır. Tahliyenin görünür olması, vananın açtığını fark etmeyi kolaylaştırır; sık sık su atan bir emniyet ventili genleşme tankında ya da dolum ayarında bir sorun olduğuna işaret edebilir.
Emniyet ventili korunan ekipmana olabildiğince yakın, vana gövdesindeki ok yönüne uygun olarak monte edilmelidir. Vana ile kazan veya depo arasına kesme vanası konulmamalıdır. Vana dikey ya da yatay takılabilir ancak baş aşağı monte edilmemelidir. Boşaltma çıkışı, tahliye edilen sıcak suyun kimseye zarar vermeyeceği ve görülebileceği bir toplama hattına yönlendirilmelidir.
