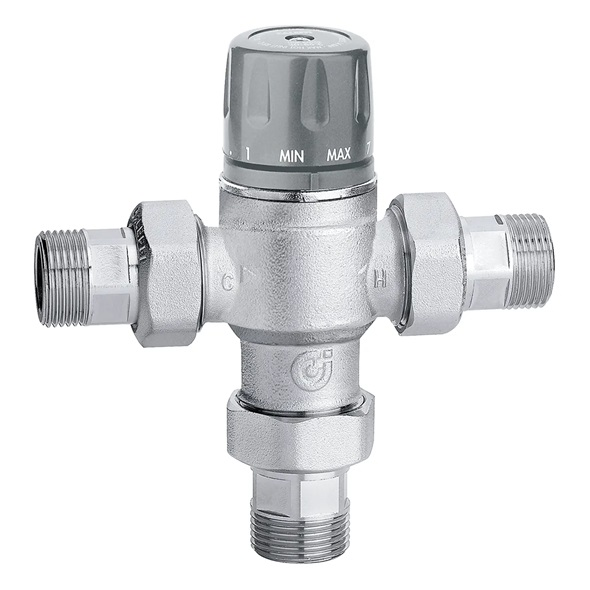

Boyler, güneş enerjili sistem veya kombiden gelen sıcak suyu soğuk suyla karıştırarak güvenli sıcaklıkta dağıtan Caleffi 521815 Termostatik Karışım Vanası, 3/4 inç erkek rakorlu bağlantılıdır. Caleffi bu vanada ayar başlığı, krom kaplı gövde ve termal kapatma fonksiyonunu bir arada sunar. Diğer modeller termostatik karışım vanası kategorimizde listelenir.
Teknik Özellikler
Teknik değerler: ±2 °C hassasiyet, 10 bar statik ve 5 bar dinamik maksimum basınç, 90 °C maksimum giriş sıcaklığı, 2:1 maksimum giriş basınç oranı. Bağlantılar ISO 228-1'e göre rakorlu erkek dişlidir.
- Anma çapı: DN 20
- Gövde: çinkosuzlaşmaya dirençli alaşım EN 12165 CW724R, krom kaplı (broşür)
- Ayar hassasiyeti: ±2 °C
- Sertifika: EN 15092 ve DTC (UK)
- Bağlantı: G 3/4" A (ISO 228-1) erkek, bağlantı elemanı
- Sıcaklık ayar aralığı: 45–65 °C
- Maksimum çalışma basıncı: 10 bar
- Kv: 1,7 m³/sa
- Akışkan sıcaklığı: 2–90 °C
Termal Kapatma
Caleffi'ye göre vana, giriş tarafında soğuk su beslemesi kesildiğinde sıcak su akışını keserek kullanıcıyı haşlanma riskine karşı korur. Bu işlevin güvenle çalışması için sıcak su giriş sıcaklığının karışık su çıkış sıcaklığından en az 15 °C yüksek olması gerekir.
Broşüre göre 5218 serisi EN 15092 standardına ve İngiltere DTC şemasına göre sertifikalıdır; bu seride ayar aralığı standarda göre 45–65 °C, DTC şemasına göre 55–60 °C olarak tanımlanır. 5219 serisinde ayar aralığı 35–65 °C'dir. Her iki seride gövde krom kaplıdır.
Serideki Konumu
5218 serisi EN 15092 ve İngiltere DTC şemasına göre sertifikalıdır; ayar aralığı 45–65 °C'dir. Ölçü olarak 3/4 inç model B 67 mm, C 134 mm, D 137 mm değerlerine sahiptir; seride ayrıca 1/2 inç (521814), 1 inç (521816) bulunur.
Lejyonella ve Depolama Sıcaklığı
Caleffi broşüründe, depolu merkezi kullanım sıcak suyu sistemlerinde Lejyonella bakterisinin üremesini önlemek için sıcak suyun en az 60 °C'de depolanması gerektiği hatırlatılır. Bu sıcaklık kullanıcı için haşlanma riski taşıdığından, dağıtım noktasında suyun güvenli bir sıcaklığa düşürülmesi gerekir; termostatik karışım vanası bu görevi üstlenir.
Vanadaki sıcak (H) ve soğuk (C) giriş işaretlerine uyulması, doğru çalışma için şarttır. Montaj öncesinde boruların yıkanması, kum ve pisliğin iç mekanizmaya ulaşmasını önler. Bakım kolaylığı için girişlere kesme vanası konulması önerilir. Ayar, çıkışta bir termometre ile kontrol edilerek yapılmalıdır. Caleffi 521815 Termostatik Karışım Vanası bu amaçla kullanılabilir.
