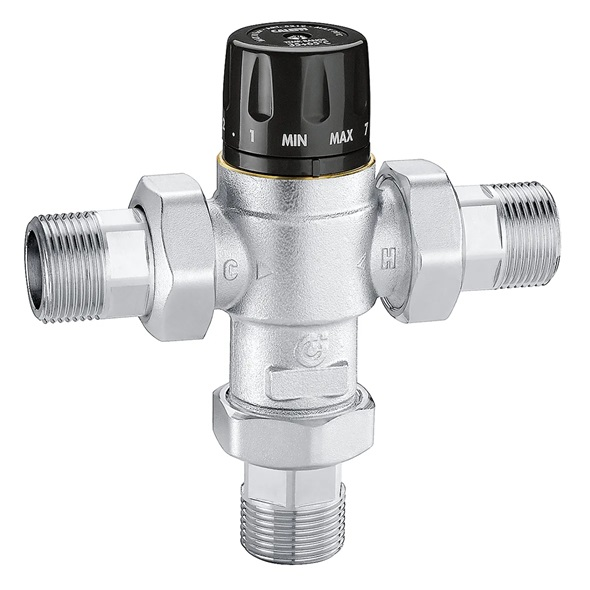

Caleffi 521915 Termostatik Karışım Vanası, kullanım sıcak suyu sistemlerinde musluklara giden karışık suyun sıcaklığını, giriş koşulları değişse bile ayarlanan değerde sabit tutan ayarlanabilir başlıklı bir termostatik karışım vanasıdır. Caleffi broşürüne göre soğuk su beslemesi kesildiğinde devreye giren termal kapatma fonksiyonuna sahiptir. Diğer modeller termostatik karışım vanası kategorimizde listelenir.
Teknik Özellikler
Broşürdeki performans değerlerine göre Caleffi 521915 Termostatik Karışım Vanası en fazla 90 °C giriş sıcaklığına ve 10 bar statik basınca dayanır; çalışırken dinamik basınç 5 bar'ı geçmemelidir. Sıcak ve soğuk giriş basınçları arasındaki oran 2:1'i aşmamalıdır.
- Anma çapı: DN 20
- Gövde: çinkosuzlaşmaya dirençli alaşım EN 12165 CW724R, krom kaplı (broşür)
- Ayar hassasiyeti: ±2 °C
- Girişte filtre ve çekvalf: var (broşür)
- Bağlantı: G 3/4" A (ISO 228-1) erkek
- Sıcaklık ayar aralığı: 35–65 °C
- Maksimum çalışma basıncı: 10 bar
- Kv: 1,7 m³/sa
- Akışkan sıcaklığı: 2–90 °C
Çalışma Prensibi
Vana, girişteki sıcak ve soğuk suyu karıştırarak çıkışta ayarlanan sıcaklığı korur. İçindeki termostatik eleman karışık suyun sıcaklığına göre genleşip daralır ve sıcak ile soğuk su geçişlerini buna göre ayarlar; böylece giriş basıncı veya sıcaklığı değiştiğinde çıkış sıcaklığı sabit kalır.
Broşüre göre gövde çinkosuzlaşmaya dirençli alaşım EN 12165 CW724R ve krom kaplıdır. Obtüratör PSU, yaylar paslanmaz çelik EN 10270-3 (AISI 302), contalar EPDM, ayar başlığı ABS malzemeden üretilir.
Ölçü ve Versiyon Seçimi
Caleffi 521915 Termostatik Karışım Vanası DN 20 (3/4 inç) ölçüdedir; broşürdeki ölçüleri B 67 mm, C 134 mm, D 137 mm. Kararlı çalışma için minimum debi 4 l/dk olarak verilir. 5219 serisinde 521914/15/16 kodları girişte filtre ve çekvalfle birlikte gelir, 521934/35/36 kodları ise bu parçalar olmadan sunulur; Caleffi 521915 Termostatik Karışım Vanası filtreli ve çekvalfli versiyondur. Diğer versiyon Caleffi 521935 koduyla sitemizde bulunur. Aynı serinin diğer ölçüleri: 1/2 inç (521914), 1 inç (521916).
Termostatik Karışım Vanası Ne İşe Yarar?
Kullanım sıcak suyu genellikle bakteri riskine karşı yüksek sıcaklıkta depolanır. Bu suyun doğrudan musluklara gitmesi haşlanma riski taşır. Termostatik karışım vanası sıcak ve soğuk suyu karıştırarak musluklara giden suyu ayarlanan sabit sıcaklıkta tutar; giriş koşulları değişse bile çıkış sıcaklığı korunur.
Vanadaki sıcak (H) ve soğuk (C) giriş işaretlerine uyulması, doğru çalışma için şarttır. Montaj öncesinde boruların yıkanması, kum ve pisliğin iç mekanizmaya ulaşmasını önler. Bakım kolaylığı için girişlere kesme vanası konulması önerilir. Ayar, çıkışta bir termometre ile kontrol edilerek yapılmalıdır. Caleffi 521915 Termostatik Karışım Vanası bu amaçla kullanılabilir.
