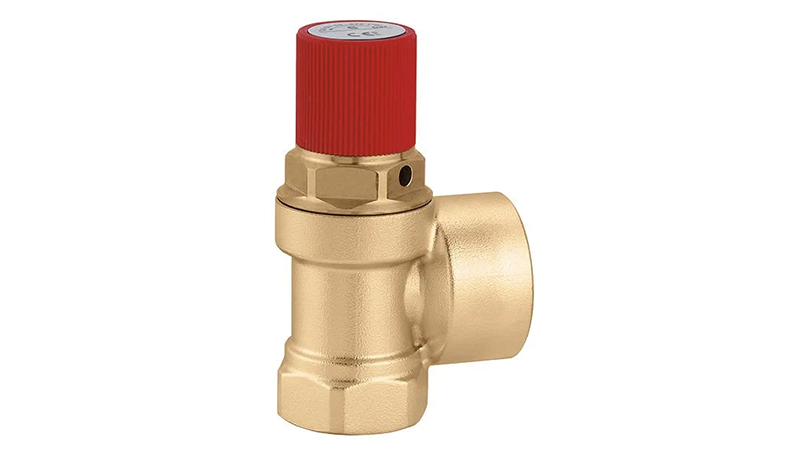

Caleffi 530625 Membranlı Emniyet Ventili; giriş çapından bir boy büyük boşaltma ağzına sahip, 2,5 bar ayarlı membranlı bir emniyet ventilidir. Caleffi 530 serisinde 1 x 1 1/4 inç bağlantı ölçüsü, yüksek tahliye kapasitesi gereken uygulamalar için sunulur. Ürün sitemizdeki emniyet ventili seçenekleri arasında yer alır.
Broşür Değerleri
Caleffi 530625 Membranlı Emniyet Ventili için verilen değerler: ayar 2,5 bar, deşarj aşırı basıncı %20, kapanma diferansiyeli %20, akışkan sıcaklığı 5–120 °C, maksimum glikol oranı %50. Giriş Rp 1 inç, boşaltma Rp 1 1/4 inç (EN 10226-1) iç dişlidir.
- Ölçüler (1 x 1 1/4 inç, katalog çizimi): C 38 mm, D 144 mm, E 48 mm
- Bağlantı: Rp 1" (EN 10226-1) dişi
- Boşaltma bağlantısı: Rp 1 1/4" (EN 10226-1) dişi
- Akışkan sıcaklığı: 5–120 °C
- Maksimum glikol oranı: %50
Ayar Değerinin Anlamı
2,5 bar ayar, kazanın izin verilen en yüksek basıncının altında kalacak şekilde seçilmelidir. Ürün sayfasındaki %20 değerlerine göre Caleffi 530625 Membranlı Emniyet Ventili yaklaşık 3 bar'da tam deşarj yapar ve 2 bar'da kapanır. Aynı 1 inç ölçüde 3, 4, 5, 6, 7, 8, 9 bar seçenekleri de vardır.
Sertifikasyon
Broşürde 530 serisi için TÜV ve CE1115 onayı belirtilir ve seri, TRD 721 uyarınca bileşen testinden geçmiştir. EN 12828'e göre membranlı genleşme tankı kullanılan kapalı sistemler için 120 °C'ye kadar akış sıcaklığı ve 2,5 ile 3 bar tahliye basıncı tanımlanır. Ürün sayfasına göre 4, 5, 6, 7, 8 ve 9 bar ayarlı modeller TÜV sertifikalı değildir. Caleffi 530625 Membranlı Emniyet Ventili de bu yapıya sahiptir.
Genleşme Tankı ile Birlikte
Emniyet ventili ve genleşme tankı birbirini tamamlayan iki güvenlik elemanıdır. Tank, suyun ısınmasıyla oluşan hacim artışını karşılayarak basıncı dengeler; ventil ise bu denge bozulduğunda devreye girer. Tankın ön basıncı doğru ayarlanmamışsa sistem basıncı sık sık ventilin ayar değerine yaklaşır ve vana gereksiz yere açılır. Bu nedenle tank basıncı da periyodik olarak kontrol edilmelidir.
Kapalı bir ısıtma sisteminde su ısındıkça genleşir ve basınç yükselir. Genleşme tankı bu artışın büyük kısmını karşılasa da tank arızası, aşırı dolum ya da kontrol hatası gibi durumlarda basınç güvenli sınırın üzerine çıkabilir. Emniyet ventili bu noktada devreye girerek fazla basıncı tahliye eder ve kazanın, boru hattının ve diğer bileşenlerin zarar görmesini önler. Bu yüzden her kapalı sistemde doğru ayarlı bir emniyet ventili bulunmalıdır.
