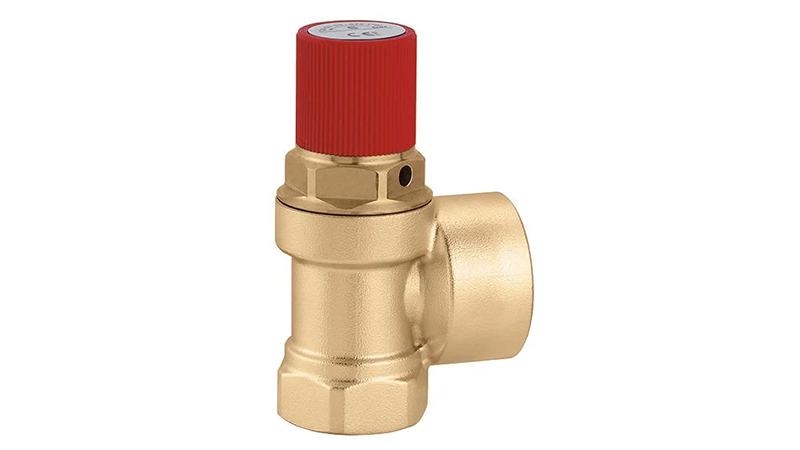

Büyük kapasiteli kazan ve kapalı devre tesisatlar için tasarlanan Caleffi 530690 Membranlı Emniyet Ventili, 1 inç giriş ve 1 1/4 inç boşaltma bağlantısıyla gelir. Caleffi bu modeli 9 bar açma basıncıyla ve membranlı yapıyla üretir. Ürün sitemizdeki emniyet ventili seçenekleri arasında yer alır.
Kapasite ve Ölçüler
Ürün sayfasındaki teknik bilgilere göre vana 9 bar'da açılmaya başlar, deşarj sırasında basınç ayar değerinin %20 üzerine kadar çıkabilir ve basınç %20 düştüğünde yeniden kapanır. 5–120 °C akışkan sıcaklığına ve %50 glikol oranına kadar kullanılabilir.
- Ölçüler (1 x 1 1/4 inç, katalog çizimi): C 38 mm, D 144 mm, E 48 mm
- Bağlantı: Rp 1" (EN 10226-1) dişi
- Boşaltma bağlantısı: Rp 1 1/4" (EN 10226-1) dişi
- Akışkan sıcaklığı: 5–120 °C
- Maksimum glikol oranı: %50
Serideki Konumu
Deşarj aşırı basıncı ve kapanma diferansiyeli %20 olduğundan 9 bar ayarlı Caleffi 530690 Membranlı Emniyet Ventili tam açıklığa yaklaşık 10,8 bar'da ulaşır, basınç 7,2 bar'a indiğinde yeniden kapanır. Sitemizde 1 x 1 1/4 inç ölçüde ayrıca 2,5, 3, 4, 5, 6, 7, 8 bar ayarlı modeller bulunur.
Seri Seçenekleri
Caleffi 530 serisi emniyet ventillerini 1 x 1 1/4 inç ve 1 1/4 x 1 1/2 inç bağlantı ölçülerinde, 2,5 bar'dan 9 bar'a kadar farklı ayar değerleriyle sunar. Doğru model, kazanın veya sistemin izin verilen maksimum çalışma basıncına ve tahliye edilmesi gereken kapasiteye göre seçilir. Caleffi 530690 Membranlı Emniyet Ventili de bu yapıya sahiptir.
Tahliye Hattının Önemi
Emniyet ventilinden çıkan su çoğu zaman sıcaktır ve basınçlıdır. Bu nedenle boşaltma borusu vananın çalışmasını engellemeyecek çapta olmalı, gereksiz dirsek ve daralmalardan kaçınılmalıdır. Tahliyenin görünür olması, vananın açtığını fark etmeyi kolaylaştırır; sık sık su atan bir emniyet ventili genleşme tankında ya da dolum ayarında bir sorun olduğuna işaret edebilir.
Emniyet ventili ve genleşme tankı birbirini tamamlayan iki güvenlik elemanıdır. Tank, suyun ısınmasıyla oluşan hacim artışını karşılayarak basıncı dengeler; ventil ise bu denge bozulduğunda devreye girer. Tankın ön basıncı doğru ayarlanmamışsa sistem basıncı sık sık ventilin ayar değerine yaklaşır ve vana gereksiz yere açılır. Bu nedenle tank basıncı da periyodik olarak kontrol edilmelidir.
