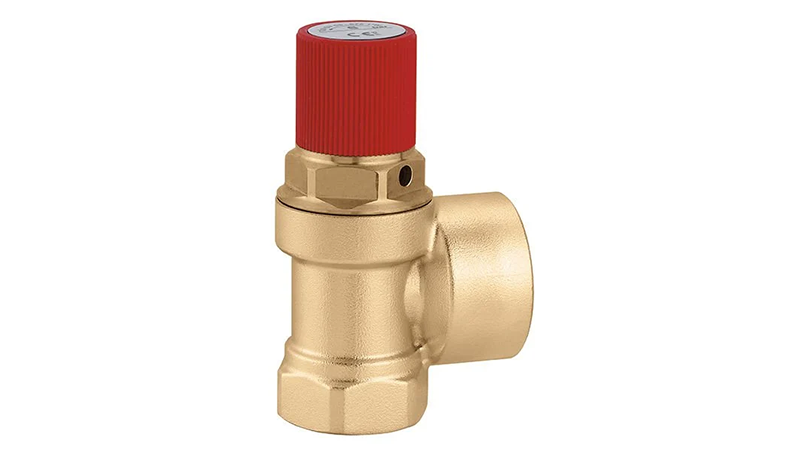

Membranlı genleşme tanklı kapalı sistemlerde kullanılan Caleffi 530725 Membranlı Emniyet Ventili, 2,5 bar değerine ayarlıdır. 1 1/4 inç giriş ve 1 1/2 inç çıkış ölçüsüyle Caleffi 530 serisinin büyük bağlantılı modelleri arasında yer alır. Ürün sitemizdeki emniyet ventili seçenekleri arasında yer alır.
Teknik Veriler
Caleffi ürün sayfasına göre 530725 kodlu vananın ayar değeri 2,5 bar, deşarj aşırı basıncı %20 ve kapanma diferansiyeli %20'dir. Akışkan sıcaklığı 5–120 °C aralığında olabilir; vana su ve en fazla %50 glikol içeren solüsyonlarla kullanılabilir.
- Ölçüler (1 1/4 x 1 1/2 inç, katalog çizimi): C 44 mm, D 185 mm, E 57,5 mm
- Bağlantı: Rp 1 1/4" (EN 10226-1) dişi
- Boşaltma bağlantısı: Rp 1 1/2" (EN 10226-1) dişi
- Akışkan sıcaklığı: 5–120 °C
- Maksimum glikol oranı: %50
Serideki Konumu
Deşarj aşırı basıncı ve kapanma diferansiyeli %20 olduğundan 2,5 bar ayarlı Caleffi 530725 Membranlı Emniyet Ventili tam açıklığa yaklaşık 3 bar'da ulaşır, basınç 2 bar'a indiğinde yeniden kapanır. Sitemizde 1 1/4 x 1 1/2 inç ölçüde ayrıca 3, 4, 5, 6, 7, 8, 9 bar ayarlı modeller bulunur.
Seri Seçenekleri
Caleffi 530 serisi emniyet ventillerini 1 x 1 1/4 inç ve 1 1/4 x 1 1/2 inç bağlantı ölçülerinde, 2,5 bar'dan 9 bar'a kadar farklı ayar değerleriyle sunar. Doğru model, kazanın veya sistemin izin verilen maksimum çalışma basıncına ve tahliye edilmesi gereken kapasiteye göre seçilir. Caleffi 530725 Membranlı Emniyet Ventili de bu yapıya sahiptir.
Emniyet Ventili Neden Gereklidir?
Kapalı bir ısıtma sisteminde su ısındıkça genleşir ve basınç yükselir. Genleşme tankı bu artışın büyük kısmını karşılasa da tank arızası, aşırı dolum ya da kontrol hatası gibi durumlarda basınç güvenli sınırın üzerine çıkabilir. Emniyet ventili bu noktada devreye girerek fazla basıncı tahliye eder ve kazanın, boru hattının ve diğer bileşenlerin zarar görmesini önler. Bu yüzden her kapalı sistemde doğru ayarlı bir emniyet ventili bulunmalıdır.
Emniyet ventili korunan ekipmana olabildiğince yakın, vana gövdesindeki ok yönüne uygun olarak monte edilmelidir. Vana ile kazan veya depo arasına kesme vanası konulmamalıdır. Vana dikey ya da yatay takılabilir ancak baş aşağı monte edilmemelidir. Boşaltma çıkışı, tahliye edilen sıcak suyun kimseye zarar vermeyeceği ve görülebileceği bir toplama hattına yönlendirilmelidir.
