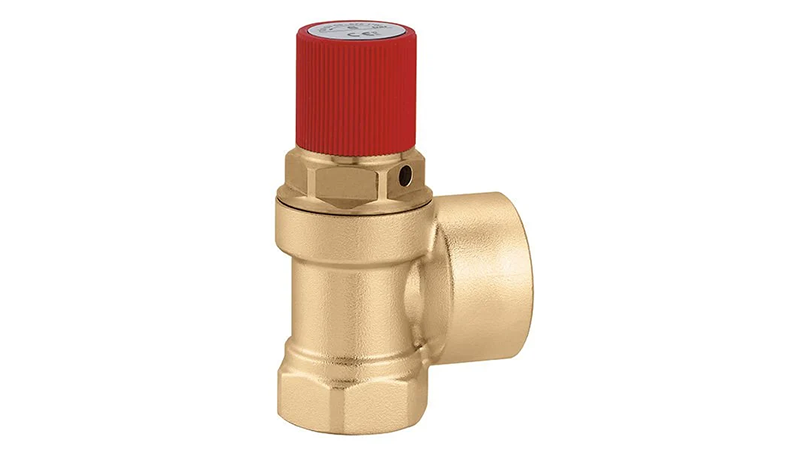

Caleffi 530740 kodlu Caleffi 530740 Membranlı Emniyet Ventili, 1 1/4 inç dişi giriş ve 1 1/2 inç dişi çıkış bağlantılıdır. 4 bar ayarlı vana, sistem basıncı ayar değerine ulaştığında suyu boşaltma hattına vererek kazanı ve tesisat elemanlarını aşırı basınca karşı korur. Ürün sitemizdeki emniyet ventili seçenekleri arasında yer alır.
Teknik Veriler
Caleffi ürün sayfasına göre 530740 kodlu vananın ayar değeri 4 bar, deşarj aşırı basıncı %20 ve kapanma diferansiyeli %20'dir. Akışkan sıcaklığı 5–120 °C aralığında olabilir; vana su ve en fazla %50 glikol içeren solüsyonlarla kullanılabilir.
- Ölçüler (1 1/4 x 1 1/2 inç, katalog çizimi): C 44 mm, D 185 mm, E 57,5 mm
- Bağlantı: Rp 1 1/4" (EN 10226-1) dişi
- Boşaltma bağlantısı: Rp 1 1/2" (EN 10226-1) dişi
- Akışkan sıcaklığı: 5–120 °C
- Maksimum glikol oranı: %50
Doğru Modeli Seçmek
Caleffi 530740 Membranlı Emniyet Ventili, 1 1/4 inç girişli 530 modelleri arasında 4 bar ayarıyla yer alır; aynı ölçüdeki diğer seçenekler 2,5, 3, 5, 6, 7, 8, 9 bar'dır. %20 kapanma diferansiyeli nedeniyle vana yaklaşık 3,2 bar'da kapanır. Daha büyük bağlantı gerekiyorsa 1 inç girişli modeller değerlendirilebilir.
Membranlı Yapı
Membranlı emniyet ventillerinde ayar yayı ile sistem basıncı arasında esnek bir diyafram bulunur. Basınç yay kuvvetini aştığında diyafram kalkar ve su boşaltma ağzına yönlenir. Boşaltma ağzının girişten bir boy büyük olması, deşarj sırasında oluşan akışın rahatça tahliye edilmesine yardımcı olur. Basınç düştüğünde yay vanayı yeniden kapatır. Caleffi 530740 Membranlı Emniyet Ventili de bu yapıya sahiptir.
Genleşme Tankı ile Birlikte
Emniyet ventili ve genleşme tankı birbirini tamamlayan iki güvenlik elemanıdır. Tank, suyun ısınmasıyla oluşan hacim artışını karşılayarak basıncı dengeler; ventil ise bu denge bozulduğunda devreye girer. Tankın ön basıncı doğru ayarlanmamışsa sistem basıncı sık sık ventilin ayar değerine yaklaşır ve vana gereksiz yere açılır. Bu nedenle tank basıncı da periyodik olarak kontrol edilmelidir.
Emniyet ventilleri uzun süre çalışmadan kaldığında oturma yüzeyinde kireç ve tortu birikebilir. Bu yüzden ısıtma sezonu öncesinde ventilin kontrol edilmesi, damlatma ya da sürekli su kaçırma olup olmadığına bakılması önerilir. Sızdıran veya açıldıktan sonra tam kapanmayan bir vana, yetkili kişi tarafından değiştirilmelidir. Ayar değerine müdahale edilmemelidir; farklı bir basınç gerekiyorsa uygun ayarlı yeni vana kullanılmalıdır.
