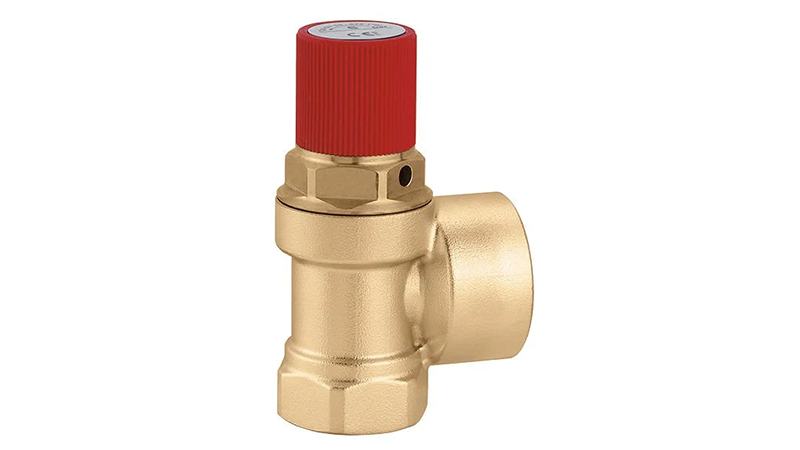

Caleffi 530750 Membranlı Emniyet Ventili; giriş çapından bir boy büyük boşaltma ağzına sahip, 5 bar ayarlı membranlı bir emniyet ventilidir. Caleffi 530 serisinde 1 1/4 x 1 1/2 inç bağlantı ölçüsü, yüksek tahliye kapasitesi gereken uygulamalar için sunulur. Ürün sitemizdeki emniyet ventili seçenekleri arasında yer alır.
5 Bar Ayarın Anlamı
1 1/4 x 1 1/2 inç bağlantılı bu modelde ayar basıncı 5 bar'dır. Caleffi; deşarj aşırı basıncını %20, kapanma diferansiyelini %20, akışkan sıcaklığını 5–120 °C ve maksimum glikol oranını %50 olarak verir.
- Ölçüler (1 1/4 x 1 1/2 inç, katalog çizimi): C 44 mm, D 185 mm, E 57,5 mm
- Bağlantı: Rp 1 1/4" (EN 10226-1) dişi, giriş
- Boşaltma bağlantısı: Rp 1 1/2" (EN 10226-1) dişi, çıkış ucu
- Akışkan sıcaklığı: 5–120 °C
- Maksimum glikol oranı: %50
Ayar Değerinin Anlamı
5 bar ayar, kazanın izin verilen en yüksek basıncının altında kalacak şekilde seçilmelidir. Ürün sayfasındaki %20 değerlerine göre Caleffi 530750 Membranlı Emniyet Ventili yaklaşık 6 bar'da tam deşarj yapar ve 4 bar'da kapanır. Aynı 1 1/4 inç ölçüde 2,5, 3, 4, 6, 7, 8, 9 bar seçenekleri de vardır.
Kullanım Alanı
530 serisi, özellikle membranlı genleşme tankı bulunan kapalı ısıtma sistemleri ve daha büyük kapasiteli kazan daireleri için tasarlanmıştır. Vana su ve glikol solüsyonlarıyla kullanılabildiğinden hem ısıtma hem de antifrizli devrelerde basınç güvenliği sağlar. Caleffi 530750 Membranlı Emniyet Ventili de bu yapıya sahiptir.
Genleşme Tankı ile Birlikte
Emniyet ventili ve genleşme tankı birbirini tamamlayan iki güvenlik elemanıdır. Tank, suyun ısınmasıyla oluşan hacim artışını karşılayarak basıncı dengeler; ventil ise bu denge bozulduğunda devreye girer. Tankın ön basıncı doğru ayarlanmamışsa sistem basıncı sık sık ventilin ayar değerine yaklaşır ve vana gereksiz yere açılır. Bu nedenle tank basıncı da periyodik olarak kontrol edilmelidir.
Emniyet ventilinin ayar değeri, korunan sistemdeki en düşük izin verilen çalışma basıncına göre belirlenir. Kombi ve kazanlarda bu değer çoğunlukla üretici tarafından belirtilir; depolarda ise deponun dayanım basıncı esas alınır. Ayar değeri gereğinden düşük seçilirse vana normal çalışmada su kaçırabilir, gereğinden yüksek seçilirse koruma görevini yerine getiremez. Seçimin yetkin bir tesisatçı tarafından yapılması önerilir.
