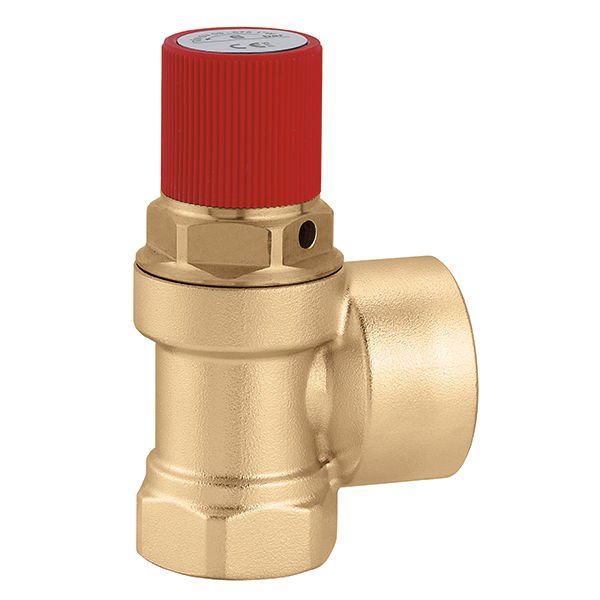

Caleffi 530770 Membranlı Emniyet Ventili; giriş çapından bir boy büyük boşaltma ağzına sahip, 7 bar ayarlı membranlı bir emniyet ventilidir. Caleffi 530 serisinde 1 1/4 x 1 1/2 inç bağlantı ölçüsü, yüksek tahliye kapasitesi gereken uygulamalar için sunulur. Ürün sitemizdeki emniyet ventili seçenekleri arasında yer alır.
Teknik Özellikler
Vananın teknik değerleri Caleffi ürün sayfasında şöyle listelenir: 7 bar ayar, %20 deşarj aşırı basıncı, %20 kapanma diferansiyeli, 5–120 °C akışkan sıcaklığı ve su ile glikol solüsyonlarıyla kullanım (en fazla %50 glikol).

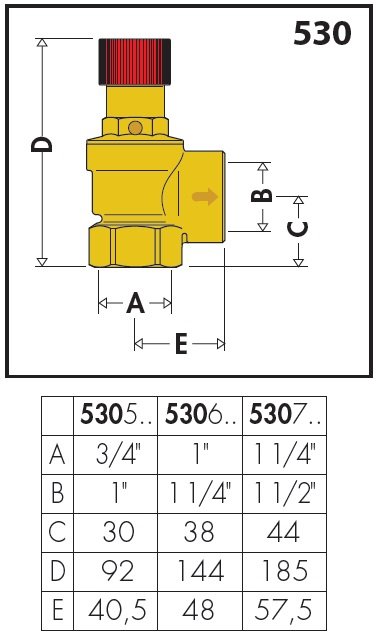

- Ölçüler (1 1/4 x 1 1/2 inç, katalog çizimi): C 44 mm, D 185 mm, E 57,5 mm
- Bağlantı: Rp 1 1/4" (EN 10226-1) dişi
- Boşaltma bağlantısı: Rp 1 1/2" (EN 10226-1) dişi
- Akışkan sıcaklığı: 5–120 °C
- Maksimum glikol oranı: %50
Ayar Değerinin Anlamı
7 bar ayar, kazanın izin verilen en yüksek basıncının altında kalacak şekilde seçilmelidir. Ürün sayfasındaki %20 değerlerine göre Caleffi 530770 Membranlı Emniyet Ventili yaklaşık 8,4 bar'da tam deşarj yapar ve 5,6 bar'da kapanır. Aynı 1 1/4 inç ölçüde 2,5, 3, 4, 5, 6, 8, 9 bar seçenekleri de vardır.
Membranlı Yapı
Membranlı emniyet ventillerinde ayar yayı ile sistem basıncı arasında esnek bir diyafram bulunur. Basınç yay kuvvetini aştığında diyafram kalkar ve su boşaltma ağzına yönlenir. Boşaltma ağzının girişten bir boy büyük olması, deşarj sırasında oluşan akışın rahatça tahliye edilmesine yardımcı olur. Basınç düştüğünde yay vanayı yeniden kapatır. Caleffi 530770 Membranlı Emniyet Ventili de bu yapıya sahiptir.
Emniyet Ventili Neden Gereklidir?
Kapalı bir ısıtma sisteminde su ısındıkça genleşir ve basınç yükselir. Genleşme tankı bu artışın büyük kısmını karşılasa da tank arızası, aşırı dolum ya da kontrol hatası gibi durumlarda basınç güvenli sınırın üzerine çıkabilir. Emniyet ventili bu noktada devreye girerek fazla basıncı tahliye eder ve kazanın, boru hattının ve diğer bileşenlerin zarar görmesini önler. Bu yüzden her kapalı sistemde doğru ayarlı bir emniyet ventili bulunmalıdır.
Emniyet ventilinden çıkan su çoğu zaman sıcaktır ve basınçlıdır. Bu nedenle boşaltma borusu vananın çalışmasını engellemeyecek çapta olmalı, gereksiz dirsek ve daralmalardan kaçınılmalıdır. Tahliyenin görünür olması, vananın açtığını fark etmeyi kolaylaştırır; sık sık su atan bir emniyet ventili genleşme tankında ya da dolum ayarında bir sorun olduğuna işaret edebilir.
