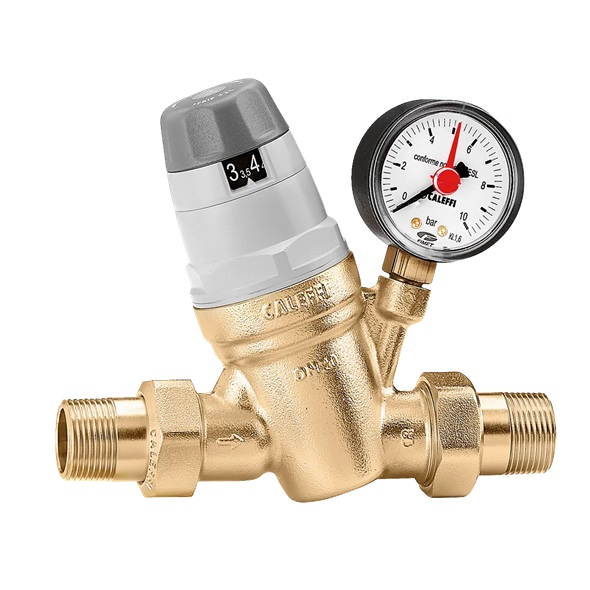

Bina girişinde ya da daire hattında şebeke basıncını dengelemek için kullanılan Caleffi 535051 Basınç Düşürücü Vana, 3/4 inç bağlantılıdır ve EN 1567 sertifikalıdır. Caleffi bu modelde tüm düzenleyici bileşenleri tek bir iç kartuşta toplamıştır; bu yapı inceleme ve bakımı kolaylaştırır. Bu model manometre ile birlikte gelir. Diğer modeller basınç düşürücü kategorimizde listelenir.
Teknik Özellikler
Maksimum giriş basıncı 25 bar olan Caleffi 535051 Basınç Düşürücü Vana, çıkış basıncını 1–6 bar aralığında sabitler. Caleffi fabrika ayarını 3 bar, maksimum çalışma sıcaklığını 40 °C, filtre elek boyutunu 0,51 mm olarak belirtir.
- Ölçüler (broşür, DN 20): B 160 mm, D 112 mm, E Ø54 mm
- Manometre: dahil (0–10 bar)
- Bağlantı: R 3/4" (EN 10226-1) erkek, bağlantı elemanı
- Çıkış basıncı ayar aralığı: 1–6 bar
- Maksimum giriş basıncı: 25 bar
- Akışkan sıcaklığı: 2–40 °C
- Malzeme: çinkosuzlaşmaya dirençli pirinç DR
Ayar Göstergesi
Ayar başlığı üzerinde bulunan gözlemlenebilir gösterge, ayarlanan basıncın vana açılmadan ve manometreye bakılmadan okunmasını sağlar. Böylece sistem dolmadan önce bile istenen basınç ön ayar olarak yapılabilir. Caleffi 535051 Basınç Düşürücü Vana bu yapıyla üretilir.
Ölçüler ve Çap Seçimi
Broşürdeki ölçü tablosuna göre DN 20 (3/4 inç) modelin rakorlarla birlikte toplam boyu 160 mm, yüksekliği (D) 112 mm'dir; bir küçük çap olan 1/2 inç modelin boyu 140 mm ve bir büyük çap olan 1 inç modelin boyu 180 mm olarak verilir. Aynı çapın manometresiz versiyonu Caleffi 535050 koduyla sitemizde bulunur. Caleffi 535051 Basınç Düşürücü Vana için montaj boşluğu bu ölçülere göre planlanmalıdır.
Basınç Nasıl Ayarlanır?
Ayar, vana çıkışındaki musluklar kapalıyken yapılır. Ayar başlığı çevrilerek çıkış basıncı değiştirilir. Ayar sırasında manometre izlenmeli, istenen değere ulaşıldıktan sonra bir musluk açılıp kapatılarak basıncın yeniden aynı değere oturduğu kontrol edilmelidir. Konutlarda genellikle 3 bar civarı bir değer yeterlidir.
Manometre, ayarlanan çıkış basıncının gerçekten tesisata ulaşıp ulaşmadığını gösterir. Basıncın zamanla yükselmesi iç mekanizmada sızdırmazlık sorununa, düşmesi ise filtre tıkanıklığına işaret edebilir. Bu yüzden manometreli kullanım, arızanın erken fark edilmesini sağlar ve ayar yapılırken doğru değerin okunmasına yardımcı olur. Caleffi 535051 Basınç Düşürücü Vana için ölçü ve teknik değerler yukarıdaki listede ve çizimde yer alır.
