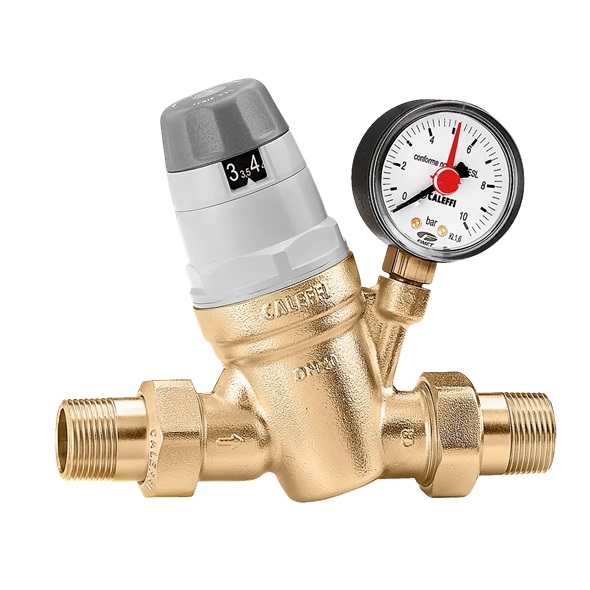

Caleffi 535071 Basınç Düşürücü Vana; çinkosuzlaşmaya dayanımlı alaşım gövdeli, gözlemlenebilir ayar başlıklı ve 1 1/4 inç rakorlu bir basınç düşürücüdür. Fabrika ayarı 3 bar olan vana, 25 bar'a kadar giriş basıncında çalışır. Bu model manometre ile birlikte gelir. Diğer modeller basınç düşürücü kategorimizde listelenir.
Teknik Özellikler
Maksimum giriş basıncı 25 bar olan Caleffi 535071 Basınç Düşürücü Vana, çıkış basıncını 1–6 bar aralığında sabitler. Caleffi fabrika ayarını 3 bar, maksimum çalışma sıcaklığını 40 °C, filtre elek boyutunu 0,51 mm olarak belirtir.
- Ölçüler (broşür, DN 32): B 200 mm, D 178 mm, E Ø73 mm
- Manometre: dahil (0–10 bar)
- Bağlantı: R 1 1/4" (EN 10226-1) erkek, bağlantı elemanı
- Çıkış basıncı ayar aralığı: 1–6 bar
- Maksimum giriş basıncı: 25 bar
- Akışkan sıcaklığı: 2–40 °C
- Malzeme: çinkosuzlaşmaya dirençli pirinç DR
Su Akışıyla Çalışma
Broşürde açıklandığı gibi bir tüketim noktası açıldığında yay kuvveti diyaframın kuvvetinden büyük olur ve obtüratör aşağı inerek suyu geçirir. Tüketim arttıkça diyaframın altındaki basınç düşer ve vanadan daha fazla su akar. Musluk kapandığında çıkış basıncı yükselir, diyafram yukarı itilir ve vana ayarlanan basınçta kapanır. Caleffi 535071 Basınç Düşürücü Vana bu yapıyla üretilir.
Ölçü Tablosu
Ölçü tablosu, montaj öncesi yer planlaması için önemlidir: Caleffi 535071 Basınç Düşürücü Vana rakorlarla 200 mm uzunluğa ve 178 mm yüksekliğe sahiptir. Karşılaştırma için bir küçük çap olan 1 inç modelin boyu 180 mm ve bir büyük çap olan 1 1/2 inç modelin boyu 220 mm. Sitemizde aynı DN 32 çapta manometresiz model Caleffi 535070 olarak listelenir.
Bakım ve Temizlik
Zamanla şebeke suyundaki kum, pas ve kireç filtrede birikir. Basınçta düşüş ya da dalgalanma görülürse önce filtre kontrol edilmelidir. Bakım öncesinde giriş ve çıkış vanaları kapatılır, basınç boşaltılır ve iç mekanizma çıkarılarak filtre temiz su ile yıkanır. Yıpranmış contalar veya diyafram varsa değiştirilmelidir.
Basınç düşürücünün çapı yalnızca boru çapına göre değil, binanın anlık su ihtiyacına göre seçilmelidir. Gereğinden küçük vana, aynı anda birden fazla musluk açıldığında basıncın fazla düşmesine; gereğinden büyük vana ise düşük debilerde dengesiz çalışmaya yol açabilir. Çok daireli binalarda seçim, eş zamanlı kullanım hesabına göre yapılmalıdır. Caleffi 535071 Basınç Düşürücü Vana için ölçü ve teknik değerler yukarıdaki listede ve çizimde yer alır.
