Caleffi 545900 XS Kombi Altı Mıknatıslı Filtre, ısıtma ve iklimlendirme sistemlerindeki tortuları bir filtre, bir neodimyum mıknatıs ve büyük partiküller için bir toplama haznesi yardımıyla ayıran kombi altı filtredir. Caleffi broşürüne göre küçük boyutu sayesinde tüm kombi tiplerine uygundur. Diğer seçenekler mıknatıslı tortu tutucu kategorimizde yer alır.
Teknik Özellikler
Broşüre göre Caleffi 545900 XS Kombi Altı Mıknatıslı Filtre su ve en fazla %30 tehlikeli olmayan glikol solüsyonuyla kullanılır. Maksimum çalışma basıncı 3 bar, çalışma sıcaklığı 0–90 °C, süzgeç elek boyutu 800 µm, mıknatısın manyetik çekim gücü 0,475 T ve Kv değeri 3,55 m³/sa'tir.
- Kombi tarafı bağlantı: 3/4 inç erkek (ISO 228-1)
- Sistem dönüş tarafı: 3/4 inç erkek; çift sabit somunlu bağlantı 3/4 inç dişi (ürünle verilir)
- Maksimum çalışma basıncı: 3 bar
- Çalışma sıcaklığı: 0–90 °C
- Süzgeç elek boyutu: 800 µm
- Mıknatıs gücü: 0,475 T
- Kv: 3,55 m³/sa

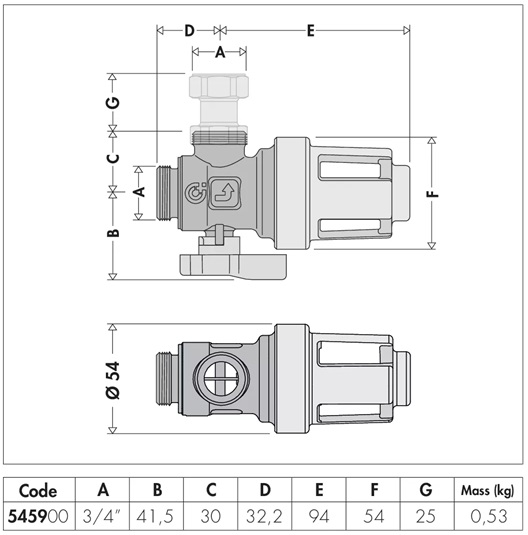

- Ölçüler (broşür): A 3/4 inç, B 41,5 mm, C 30 mm, D 32,2 mm, E 94 mm, F 54 mm, G 25 mm; ağırlık 0,53 kg
Üç Prensiple Çalışma
Caleffi XS'in çalışması üç prensibe dayanır: çelik filtrenin mekanik filtrelemesi, manyetik alanın demir partiküllerini ayırması ve büyük ayırma haznesinde tortunun çökelmesi. Akışa doğrudan dönük mıknatıs metal parçacıkları tutarken 800 µm filtre geri kalan tortuyu yakalar.
Haznedeki şeffaf pencereler, kullanıcının dahili elemanların temizlenmesi gerekip gerekmediğini kontrol etmesini sağlar. Ürün sayfasına göre cihazda 4750 Gauss gücünde neodimyum mıknatıs kullanılır.
Montaj Konumu
Tortu ayırıcılar genellikle kazan veya kombinin dönüş hattına, ısı kaynağına girmeden önceki noktaya takılır. Böylece radyatörlerden ve borulardan gelen kir cihaza ulaşmadan tutulur. Montajda akış yönü okuna dikkat edilmeli, boşaltma vanasına erişim için altında yeterli boşluk bırakılmalıdır.
Toplanan tortu, cihazın altındaki boşaltma vanasından tahliye edilir. Mıknatıslı modellerde boşaltmadan önce mıknatısın çıkarılması, tutulan demir parçacıklarının suyla birlikte dışarı atılmasını sağlar. Temizlik sıklığı tesisatın yaşına ve kirlilik düzeyine bağlıdır; ilk devreye almadan sonraki haftalarda daha sık, ilerleyen dönemde ise ısıtma sezonu başında yapılması yeterli olur. Caleffi 545900 XS Kombi Altı Mıknatıslı Filtre bu tür tesisatlarda kullanılabilir.
