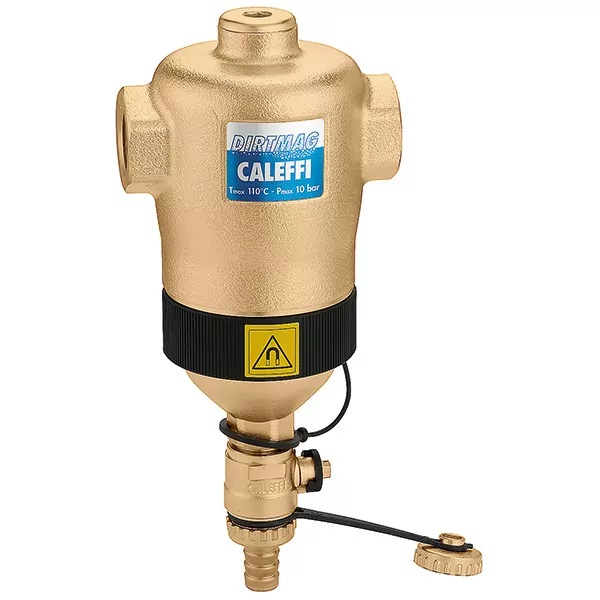

Caleffi 546305 DIRTMAG Tortu Ayırıcı, kapalı devre sistemlerde dolaşan kum, çamur ve demir içerikli partikülleri ayıran, 3/4 inç dişi bağlantılı mıknatıslı pirinç bir tortu ayırıcıdır. Caleffi ürün sayfasına göre 5 µm'ye kadar partikül ayırma kapasitesine sahiptir. Diğer seçenekler mıknatıslı tortu tutucu kategorimizde yer alır.
Teknik Özellikler
Caleffi teknik verilerine göre bu ölçüdeki cihazın ölçüleri B 110 mm, C 67,5 mm, D 131,5 mm, E 49 mm, F 248 mm'dir. Ayırıcı 10 bar'a kadar basınçta, 0–110 °C aralığında ve su ile glikol solüsyonlarıyla çalışır.
- Bağlantı: 3/4 inç dişi (G, ISO 228-1), DN 20
- Ölçüler (broşür): B 110 mm, C 67,5 mm, D 131,5 mm, E 49 mm, F 248 mm
- Yalıtım: yok (yalıtımlı versiyon ayrı kodla sunulur)
Seri Ailesi
DIRTMAG, Caleffi'nin çamur ayırıcı ailesinin mıknatıslı versiyonudur. Broşürde 5463 serisi yatay borular için, 3/4 inçten 2 inçe kadar dişli bağlantılı olarak listelenir; dikey borular için ise ayrı seriler bulunur.
Broşüre göre dişli DIRTMAG modellerde gövde pirinç EN 1982 CB753S, çamur toplama haznesi ve tahliye valfi pirinç EN 12165 CW617N, dahili eleman PA66G30, hidrolik contalar EPDM'dir.
Ölçü ve Versiyon Seçimi
Caleffi 546305 DIRTMAG Tortu Ayırıcı 3/4 inç (DN 20) ölçüde ve yalıtımsız versiyondur; aynı ölçünün yalıtımlı karşılığı Caleffi 546315 koduyla sitemizde bulunur. Broşürdeki ölçüler: B 110 mm, C 67,5 mm, D 131,5 mm, E 49 mm, F 248 mm. Diğer çaplar şöyledir: 1 inç model için D 131,5 mm, F 248 mm.
Temizlik ve Boşaltma
Toplanan tortu, cihazın altındaki boşaltma vanasından tahliye edilir. Mıknatıslı modellerde boşaltmadan önce mıknatısın çıkarılması, tutulan demir parçacıklarının suyla birlikte dışarı atılmasını sağlar. Temizlik sıklığı tesisatın yaşına ve kirlilik düzeyine bağlıdır; ilk devreye almadan sonraki haftalarda daha sık, ilerleyen dönemde ise ısıtma sezonu başında yapılması yeterli olur.
Isıtma tesisatlarında zamanla borulardaki pas, kaynak artıkları, montaj sırasında giren kum ve suyun içindeki mineraller çamur şeklinde birikir. Bu tortu özellikle kombi eşanjörlerinde, pompalarda ve vanalarda tıkanma ile verim kaybına yol açar. Demir içerikli parçacıklar mıknatısla, diğerleri ise çökeltme yoluyla ayrılabildiği için mıknatıslı tortu ayırıcılar her iki tip kirliliğe karşı koruma sağlar. Caleffi 546305 DIRTMAG Tortu Ayırıcı bu tür tesisatlarda kullanılabilir.
