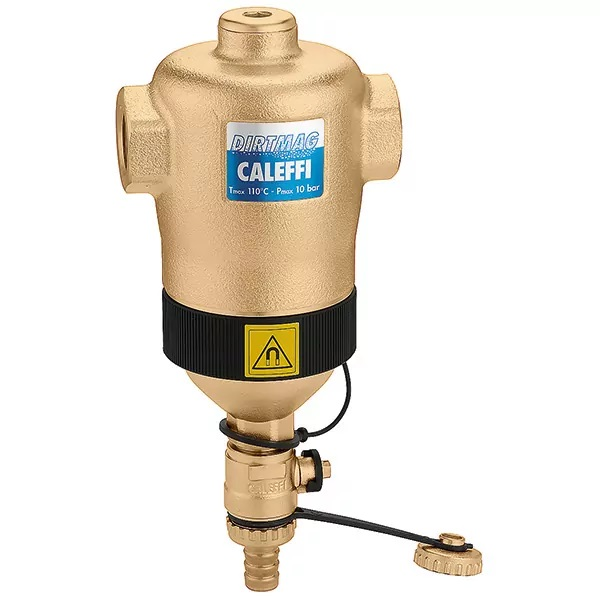

Caleffi 546306 kodlu Caleffi 546306 DIRTMAG Tortu Ayırıcı, yatay borulara monte edilen mıknatıslı bir çamur ayırıcıdır. 1 inç bağlantılı cihaz, toplanan pisliklerin sistem çalışırken de tahliye edilmesine olanak tanır. Diğer seçenekler mıknatıslı tortu tutucu kategorimizde yer alır.
Ürün Bilgileri
Broşürdeki performans değerleri: çalışma sıcaklığı 0–110 °C, maksimum basınç 10 bar, maksimum glikol oranı %50. 1 inç modelde partiküller 5 µm'ye kadar ayrılır; demir içerikli parçacıklar 2 x 0,3 T gücündeki mıknatıslar tarafından tutulur.
- Bağlantı: 1 inç dişi (G, ISO 228-1), DN 25
- Ölçüler (broşür): B 110 mm, C 67,5 mm, D 131,5 mm, E 49 mm, F 248 mm
- Yalıtım: yok (yalıtımlı versiyon ayrı kodla sunulur)

Seri Ailesi
DIRTMAG, Caleffi'nin çamur ayırıcı ailesinin mıknatıslı versiyonudur. Broşürde 5463 serisi yatay borular için, 3/4 inçten 2 inçe kadar dişli bağlantılı olarak listelenir; dikey borular için ise ayrı seriler bulunur.
Broşüre göre dişli DIRTMAG modellerde gövde pirinç EN 1982 CB753S, çamur toplama haznesi ve tahliye valfi pirinç EN 12165 CW617N, dahili eleman PA66G30, hidrolik contalar EPDM'dir.
Montaj Ölçüleri
Montaj alanı planlanırken toplam yükseklik (F) ve gövde ölçüleri dikkate alınmalıdır: B 110 mm, C 67,5 mm, D 131,5 mm, E 49 mm, F 248 mm. Caleffi 546306 DIRTMAG Tortu Ayırıcı yalıtımsız gövdelidir; aynı çapın yalıtımlı modeli Caleffi 546316'dir. Karşılaştırma için: 3/4 inç model için D 131,5 mm, F 248 mm ve 1 1/4 inç model için D 151,5 mm, F 268 mm.
Kombi ve Pompa İçin Önemi
Yoğuşmalı kombilerin eşanjörleri dar su kanallarına sahiptir ve tortuya karşı hassastır. Pompaların mıknatıslı rotorları da demir parçacıklarını çeker. Dönüş hattına takılan bir tortu ayırıcı, bu parçacıkları cihazlara ulaşmadan yakalayarak arıza riskini azaltır ve sistemin verimini korur. Bu nedenle birçok kombi üreticisi tesisatta tortu ayırıcı kullanılmasını önerir.
Tortu ayırıcılar genellikle kazan veya kombinin dönüş hattına, ısı kaynağına girmeden önceki noktaya takılır. Böylece radyatörlerden ve borulardan gelen kir cihaza ulaşmadan tutulur. Montajda akış yönü okuna dikkat edilmeli, boşaltma vanasına erişim için altında yeterli boşluk bırakılmalıdır. Caleffi 546306 DIRTMAG Tortu Ayırıcı bu tür tesisatlarda kullanılabilir.
