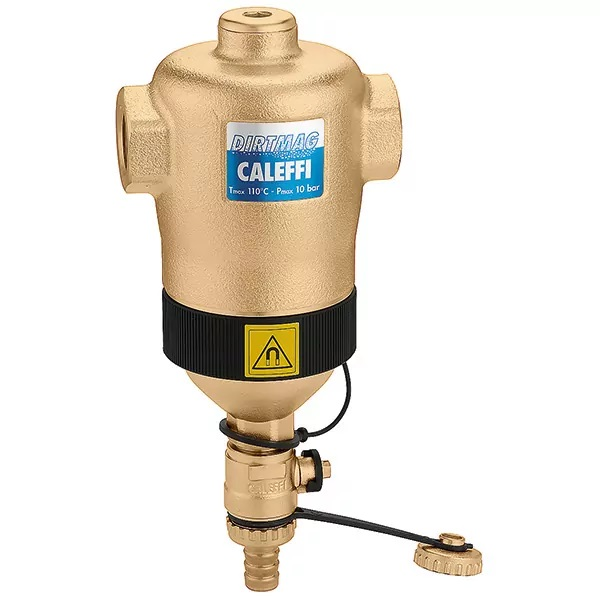

Caleffi 546307 DIRTMAG Tortu Ayırıcı; hortum bağlantılı boşaltma musluğu ve başlıklı üst bağlantısı bulunan, 1 1/4 inç dişli bir tortu ayırıcıdır. Caleffi bu modelde demir içeren pislikleri mıknatısla, diğerlerini çökeltmeyle ayırır. Diğer seçenekler mıknatıslı tortu tutucu kategorimizde yer alır.
Teknik Değerler
Caleffi teknik verilerine göre bu ölçüdeki cihazın ölçüleri B 124 mm, C 67,5 mm, D 151,5 mm, E 49 mm, F 268 mm'dir. Ayırıcı 10 bar'a kadar basınçta, 0–110 °C aralığında ve su ile glikol solüsyonlarıyla çalışır.
- Bağlantı: 1 1/4 inç dişi (G, ISO 228-1), DN 32
- Ölçüler (broşür): B 124 mm, C 67,5 mm, D 151,5 mm, E 49 mm, F 268 mm
- Yalıtım: yok (yalıtımlı versiyon ayrı kodla sunulur)
Malzemeler
Broşüre göre dişli DIRTMAG modellerde gövde pirinç EN 1982 CB753S, çamur toplama haznesi ve tahliye valfi pirinç EN 12165 CW617N, dahili eleman PA66G30, hidrolik contalar EPDM'dir.
Çamur ayırıcı, kapalı devrede dolaşan pislikleri geniş bir çökeltme haznesinde toplar. Broşüre göre bu hazne sık temizlik gerektirmez ve pislikler sistem çalışırken de tahliye edilebilir. Mıknatıslı versiyon demir içeren pisliklerin ayrılmasında kullanılır.
Çap Seçimi
Tortu ayırıcının çapı, takılacağı dönüş hattının çapına göre seçilir. Seride 3/4, 1, 1 1/4, 1 1/2 ve 2 inç seçenekler vardır. Bu modelin ölçüleri B 124 mm, C 67,5 mm, D 151,5 mm, E 49 mm, F 268 mm; diğer ölçüler: 1 inç model için D 131,5 mm, F 248 mm ve 1 1/2 inç model için D 151,5 mm, F 268 mm. Yalıtımlı versiyon için Caleffi 546317 incelenebilir.
Tortu Nereden Gelir?
Isıtma tesisatlarında zamanla borulardaki pas, kaynak artıkları, montaj sırasında giren kum ve suyun içindeki mineraller çamur şeklinde birikir. Bu tortu özellikle kombi eşanjörlerinde, pompalarda ve vanalarda tıkanma ile verim kaybına yol açar. Demir içerikli parçacıklar mıknatısla, diğerleri ise çökeltme yoluyla ayrılabildiği için mıknatıslı tortu ayırıcılar her iki tip kirliliğe karşı koruma sağlar.
Yoğuşmalı kombilerin eşanjörleri dar su kanallarına sahiptir ve tortuya karşı hassastır. Pompaların mıknatıslı rotorları da demir parçacıklarını çeker. Dönüş hattına takılan bir tortu ayırıcı, bu parçacıkları cihazlara ulaşmadan yakalayarak arıza riskini azaltır ve sistemin verimini korur. Bu nedenle birçok kombi üreticisi tesisatta tortu ayırıcı kullanılmasını önerir. Caleffi 546307 DIRTMAG Tortu Ayırıcı bu tür tesisatlarda kullanılabilir.
