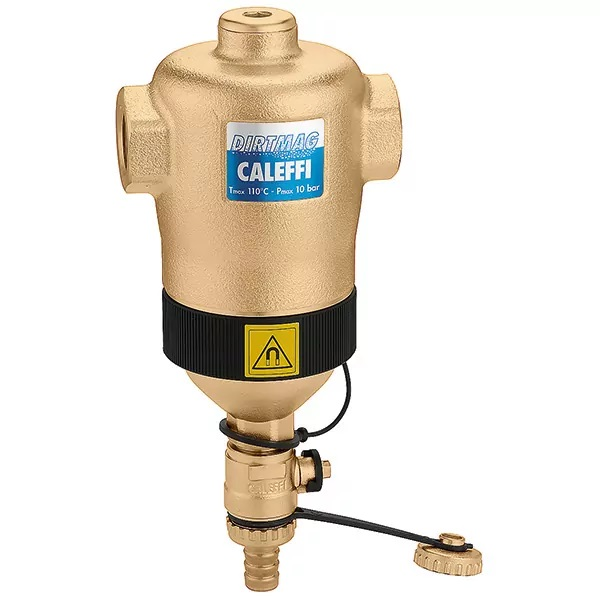

Caleffi 546308 DIRTMAG Tortu Ayırıcı, kapalı devre sistemlerde dolaşan kum, çamur ve demir içerikli partikülleri ayıran, 1 1/2 inç dişi bağlantılı mıknatıslı pirinç bir tortu ayırıcıdır. Caleffi ürün sayfasına göre 5 µm'ye kadar partikül ayırma kapasitesine sahiptir. Diğer seçenekler mıknatıslı tortu tutucu kategorimizde yer alır.
Teknik Özellikler
Broşüre göre 5463 serisi su ve en fazla %50 glikol içeren solüsyonlarla kullanılır. Maksimum çalışma basıncı 10 bar, çalışma sıcaklığı 0–110 °C'dir. Partikül ayırma kapasitesi 5 µm'ye kadar, mıknatısın manyetik indüksiyonu 2 x 0,3 T olarak verilir.
- Bağlantı: 1 1/2 inç dişi (G, ISO 228-1), DN 40
- Ölçüler (broşür): B 124 mm, C 67,5 mm, D 151,5 mm, E 49 mm, F 268 mm
- Yalıtım: yok (yalıtımlı versiyon ayrı kodla sunulur)
Çalışma Prensibi
Çamur ayırıcı, kapalı devrede dolaşan pislikleri geniş bir çökeltme haznesinde toplar. Broşüre göre bu hazne sık temizlik gerektirmez ve pislikler sistem çalışırken de tahliye edilebilir. Mıknatıslı versiyon demir içeren pisliklerin ayrılmasında kullanılır.
Caleffi'ye göre DIRTMAG ayırıcılar en küçük partikülleri dahi oldukça düşük yük kayıplarıyla uzaklaştırır. Bu, pompaya ek yük bindirmeden sürekli filtreleme yapılabilmesi anlamına gelir.
Serideki Konumu
1 1/2 inç bağlantılı Caleffi 546308 DIRTMAG Tortu Ayırıcı, DN 40 hatlar içindir. Yalıtımlı eşi Caleffi 546318 kodludur. Ölçü tablosuna göre bu model B 124 mm, C 67,5 mm, D 151,5 mm, E 49 mm, F 268 mm; seride ayrıca 1 1/4 inç model için D 151,5 mm, F 268 mm ve 2 inç model için D 145,5 mm, F 268 mm ölçülerinde modeller bulunur.
Kombi ve Pompa İçin Önemi
Yoğuşmalı kombilerin eşanjörleri dar su kanallarına sahiptir ve tortuya karşı hassastır. Pompaların mıknatıslı rotorları da demir parçacıklarını çeker. Dönüş hattına takılan bir tortu ayırıcı, bu parçacıkları cihazlara ulaşmadan yakalayarak arıza riskini azaltır ve sistemin verimini korur. Bu nedenle birçok kombi üreticisi tesisatta tortu ayırıcı kullanılmasını önerir.
Toplanan tortu, cihazın altındaki boşaltma vanasından tahliye edilir. Mıknatıslı modellerde boşaltmadan önce mıknatısın çıkarılması, tutulan demir parçacıklarının suyla birlikte dışarı atılmasını sağlar. Temizlik sıklığı tesisatın yaşına ve kirlilik düzeyine bağlıdır; ilk devreye almadan sonraki haftalarda daha sık, ilerleyen dönemde ise ısıtma sezonu başında yapılması yeterli olur. Caleffi 546308 DIRTMAG Tortu Ayırıcı bu tür tesisatlarda kullanılabilir.
