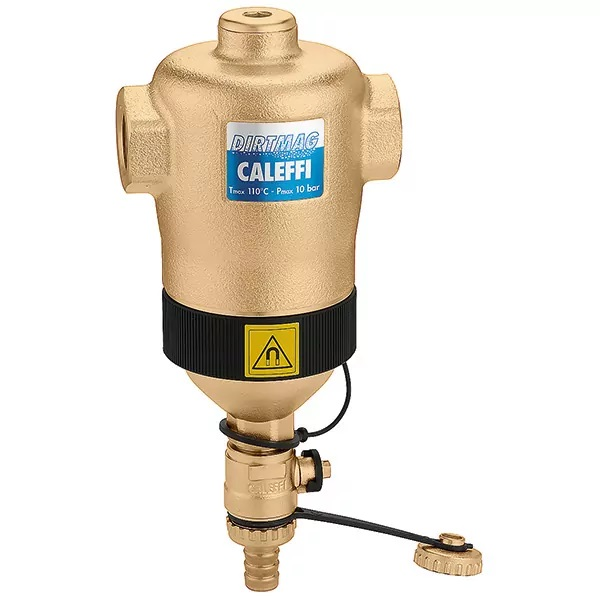

Caleffi 546309 kodlu Caleffi 546309 DIRTMAG Tortu Ayırıcı, yatay borulara monte edilen mıknatıslı bir çamur ayırıcıdır. 2 inç bağlantılı cihaz, toplanan pisliklerin sistem çalışırken de tahliye edilmesine olanak tanır. Diğer seçenekler mıknatıslı tortu tutucu kategorimizde yer alır.
Teknik Değerler
Broşürdeki performans değerleri: çalışma sıcaklığı 0–110 °C, maksimum basınç 10 bar, maksimum glikol oranı %50. 2 inç modelde partiküller 5 µm'ye kadar ayrılır; demir içerikli parçacıklar 2 x 0,3 T gücündeki mıknatıslar tarafından tutulur.
- Bağlantı: 2 inç dişi (G, ISO 228-1), DN 50
- Ölçüler (broşür): B 127 mm, C 67,5 mm, D 145,5 mm, E 55 mm, F 268 mm
- Yalıtım: yok (yalıtımlı versiyon ayrı kodla sunulur)
Düşük Basınç Kaybı
Caleffi'ye göre DIRTMAG ayırıcılar en küçük partikülleri dahi oldukça düşük yük kayıplarıyla uzaklaştırır. Bu, pompaya ek yük bindirmeden sürekli filtreleme yapılabilmesi anlamına gelir.
Broşürde toplanan pisliklerin sık aralıklı temizlik gerektirmeyen geniş bir hazne içinde biriktiği ve sistem çalışırken de tahliye edilebildiği belirtilir. Hortum bağlantılı boşaltma musluğu sayesinde tahliye edilen çamur doğrudan gidere yönlendirilebilir.
Çap Seçimi
Tortu ayırıcının çapı, takılacağı dönüş hattının çapına göre seçilir. Seride 3/4, 1, 1 1/4, 1 1/2 ve 2 inç seçenekler vardır. Bu modelin ölçüleri B 127 mm, C 67,5 mm, D 145,5 mm, E 55 mm, F 268 mm; diğer ölçüler: 1 1/2 inç model için D 151,5 mm, F 268 mm. Yalıtımlı versiyon için Caleffi 546319 incelenebilir.
Tortu Nereden Gelir?
Isıtma tesisatlarında zamanla borulardaki pas, kaynak artıkları, montaj sırasında giren kum ve suyun içindeki mineraller çamur şeklinde birikir. Bu tortu özellikle kombi eşanjörlerinde, pompalarda ve vanalarda tıkanma ile verim kaybına yol açar. Demir içerikli parçacıklar mıknatısla, diğerleri ise çökeltme yoluyla ayrılabildiği için mıknatıslı tortu ayırıcılar her iki tip kirliliğe karşı koruma sağlar.
Toplanan tortu, cihazın altındaki boşaltma vanasından tahliye edilir. Mıknatıslı modellerde boşaltmadan önce mıknatısın çıkarılması, tutulan demir parçacıklarının suyla birlikte dışarı atılmasını sağlar. Temizlik sıklığı tesisatın yaşına ve kirlilik düzeyine bağlıdır; ilk devreye almadan sonraki haftalarda daha sık, ilerleyen dönemde ise ısıtma sezonu başında yapılması yeterli olur. Caleffi 546309 DIRTMAG Tortu Ayırıcı bu tür tesisatlarda kullanılabilir.
