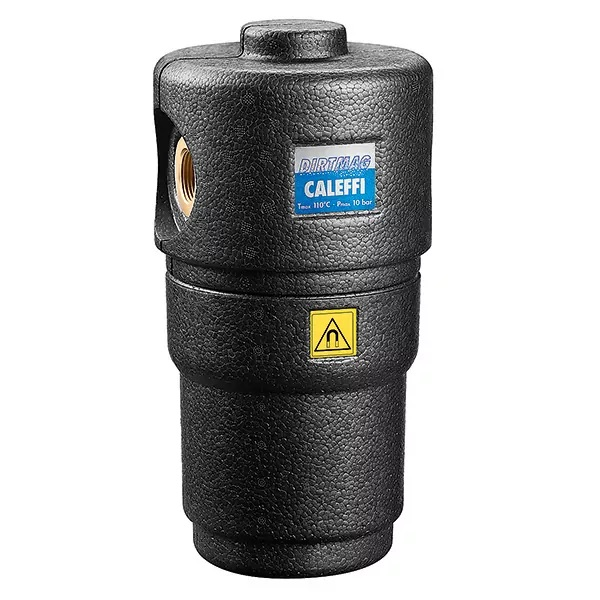

Caleffi 546315 DIRTMAG Yalıtımlı Tortu Ayırıcı; hortum bağlantılı boşaltma musluğu ve başlıklı üst bağlantısı bulunan, 3/4 inç dişli bir tortu ayırıcıdır. Caleffi bu modelde demir içeren pislikleri mıknatısla, diğerlerini çökeltmeyle ayırır. Diğer seçenekler mıknatıslı tortu tutucu kategorimizde yer alır.
Teknik Değerler
Caleffi 546315 DIRTMAG Yalıtımlı Tortu Ayırıcı 10 bar basınca ve 0–110 °C sıcaklık aralığına uygundur. Broşürde 5 µm'ye kadar partikül ayırma kapasitesi ve 2 x 0,3 T manyetik indüksiyon belirtilir. DN 20 model için ölçüler B 110 mm, C 67,5 mm, D 131,5 mm, E 49 mm, F 248 mm şeklindedir.
- Bağlantı: 3/4 inç dişi (G, ISO 228-1), DN 20
- Ölçüler (broşür): B 110 mm, C 67,5 mm, D 131,5 mm, E 49 mm, F 248 mm
- Yalıtım: var (ürün sayfası)
Sistem Çalışırken Tahliye
Broşürde toplanan pisliklerin sık aralıklı temizlik gerektirmeyen geniş bir hazne içinde biriktiği ve sistem çalışırken de tahliye edilebildiği belirtilir. Hortum bağlantılı boşaltma musluğu sayesinde tahliye edilen çamur doğrudan gidere yönlendirilebilir.
DIRTMAG, Caleffi'nin çamur ayırıcı ailesinin mıknatıslı versiyonudur. Broşürde 5463 serisi yatay borular için, 3/4 inçten 2 inçe kadar dişli bağlantılı olarak listelenir; dikey borular için ise ayrı seriler bulunur.
Çap Seçimi
Tortu ayırıcının çapı, takılacağı dönüş hattının çapına göre seçilir. Seride 3/4, 1, 1 1/4, 1 1/2 ve 2 inç seçenekler vardır. Bu modelin ölçüleri B 110 mm, C 67,5 mm, D 131,5 mm, E 49 mm, F 248 mm; diğer ölçüler: 1 inç model için D 131,5 mm, F 248 mm. Yalıtımsız versiyon için Caleffi 546305 incelenebilir.
Kombi ve Pompa İçin Önemi
Yoğuşmalı kombilerin eşanjörleri dar su kanallarına sahiptir ve tortuya karşı hassastır. Pompaların mıknatıslı rotorları da demir parçacıklarını çeker. Dönüş hattına takılan bir tortu ayırıcı, bu parçacıkları cihazlara ulaşmadan yakalayarak arıza riskini azaltır ve sistemin verimini korur. Bu nedenle birçok kombi üreticisi tesisatta tortu ayırıcı kullanılmasını önerir.
Eski binalarda radyatör ve borularda yıllar içinde ciddi miktarda çamur birikmiş olabilir. Kombi değişiminde tesisatın yıkanması ve dönüş hattına tortu ayırıcı eklenmesi, yeni cihazın kısa sürede kirlenmesini önler. Yıkamadan sonraki ilk haftalarda ayırıcının birkaç kez boşaltılması faydalıdır. Caleffi 546315 DIRTMAG Yalıtımlı Tortu Ayırıcı bu tür tesisatlarda kullanılabilir.
