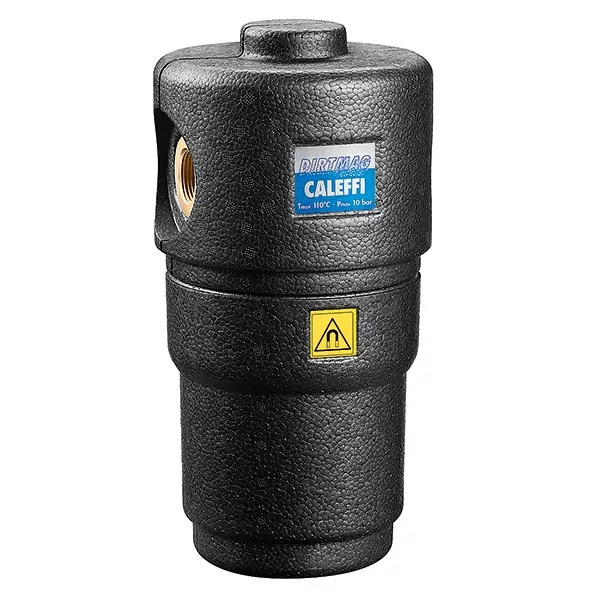

Isıtma tesisatını çamur ve pas parçacıklarına karşı korumak için kullanılan Caleffi 546316 DIRTMAG Yalıtımlı Tortu Ayırıcı, DN 25 anma çapındadır. Caleffi DIRTMAG serisi, mıknatıs ve geniş bir çökeltme haznesini aynı gövdede birleştirir. Diğer seçenekler mıknatıslı tortu tutucu kategorimizde yer alır.
Ürün Bilgileri
Broşüre göre 5463 serisi su ve en fazla %50 glikol içeren solüsyonlarla kullanılır. Maksimum çalışma basıncı 10 bar, çalışma sıcaklığı 0–110 °C'dir. Partikül ayırma kapasitesi 5 µm'ye kadar, mıknatısın manyetik indüksiyonu 2 x 0,3 T olarak verilir.
- Bağlantı: 1 inç dişi (G, ISO 228-1), DN 25
- Ölçüler (broşür): B 110 mm, C 67,5 mm, D 131,5 mm, E 49 mm, F 248 mm
- Yalıtım: var (ürün sayfası)

Çalışma Prensibi
Çamur ayırıcı, kapalı devrede dolaşan pislikleri geniş bir çökeltme haznesinde toplar. Broşüre göre bu hazne sık temizlik gerektirmez ve pislikler sistem çalışırken de tahliye edilebilir. Mıknatıslı versiyon demir içeren pisliklerin ayrılmasında kullanılır.
Caleffi'ye göre DIRTMAG ayırıcılar en küçük partikülleri dahi oldukça düşük yük kayıplarıyla uzaklaştırır. Bu, pompaya ek yük bindirmeden sürekli filtreleme yapılabilmesi anlamına gelir.

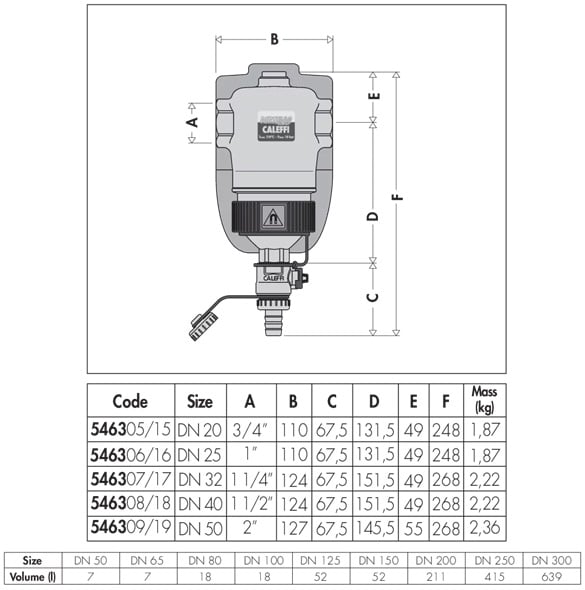

Montaj Ölçüleri
Montaj alanı planlanırken toplam yükseklik (F) ve gövde ölçüleri dikkate alınmalıdır: B 110 mm, C 67,5 mm, D 131,5 mm, E 49 mm, F 248 mm. Caleffi 546316 DIRTMAG Yalıtımlı Tortu Ayırıcı yalıtımlı gövdelidir; aynı çapın yalıtımsız modeli Caleffi 546306'dir. Karşılaştırma için: 3/4 inç model için D 131,5 mm, F 248 mm ve 1 1/4 inç model için D 151,5 mm, F 268 mm.
Montaj Konumu
Tortu ayırıcılar genellikle kazan veya kombinin dönüş hattına, ısı kaynağına girmeden önceki noktaya takılır. Böylece radyatörlerden ve borulardan gelen kir cihaza ulaşmadan tutulur. Montajda akış yönü okuna dikkat edilmeli, boşaltma vanasına erişim için altında yeterli boşluk bırakılmalıdır.
Isıtma tesisatlarında zamanla borulardaki pas, kaynak artıkları, montaj sırasında giren kum ve suyun içindeki mineraller çamur şeklinde birikir. Bu tortu özellikle kombi eşanjörlerinde, pompalarda ve vanalarda tıkanma ile verim kaybına yol açar. Demir içerikli parçacıklar mıknatısla, diğerleri ise çökeltme yoluyla ayrılabildiği için mıknatıslı tortu ayırıcılar her iki tip kirliliğe karşı koruma sağlar. Caleffi 546316 DIRTMAG Yalıtımlı Tortu Ayırıcı bu tür tesisatlarda kullanılabilir.
