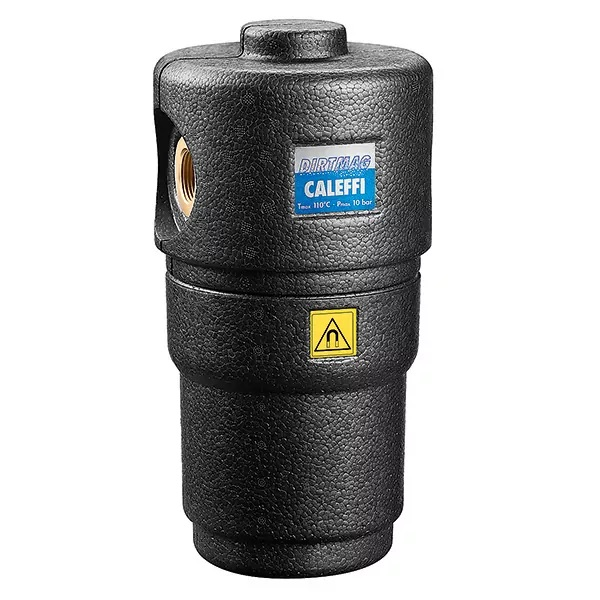

Caleffi 546319 DIRTMAG Yalıtımlı Tortu Ayırıcı, kapalı devre sistemlerde dolaşan kum, çamur ve demir içerikli partikülleri ayıran, 2 inç dişi bağlantılı mıknatıslı pirinç bir tortu ayırıcıdır. Caleffi ürün sayfasına göre 5 µm'ye kadar partikül ayırma kapasitesine sahiptir. Diğer seçenekler mıknatıslı tortu tutucu kategorimizde yer alır.
Teknik Özellikler
Caleffi teknik verilerine göre bu ölçüdeki cihazın ölçüleri B 127 mm, C 67,5 mm, D 145,5 mm, E 55 mm, F 268 mm'dir. Ayırıcı 10 bar'a kadar basınçta, 0–110 °C aralığında ve su ile glikol solüsyonlarıyla çalışır.
- Bağlantı: 2 inç dişi (G, ISO 228-1), DN 50
- Ölçüler (broşür): B 127 mm, C 67,5 mm, D 145,5 mm, E 55 mm, F 268 mm
- Yalıtım: var (ürün sayfası)
Düşük Basınç Kaybı
Caleffi'ye göre DIRTMAG ayırıcılar en küçük partikülleri dahi oldukça düşük yük kayıplarıyla uzaklaştırır. Bu, pompaya ek yük bindirmeden sürekli filtreleme yapılabilmesi anlamına gelir.
Broşürde toplanan pisliklerin sık aralıklı temizlik gerektirmeyen geniş bir hazne içinde biriktiği ve sistem çalışırken de tahliye edilebildiği belirtilir. Hortum bağlantılı boşaltma musluğu sayesinde tahliye edilen çamur doğrudan gidere yönlendirilebilir.
Ölçü ve Versiyon Seçimi
Caleffi 546319 DIRTMAG Yalıtımlı Tortu Ayırıcı 2 inç (DN 50) ölçüde ve yalıtımlı versiyondur; aynı ölçünün yalıtımsız karşılığı Caleffi 546309 koduyla sitemizde bulunur. Broşürdeki ölçüler: B 127 mm, C 67,5 mm, D 145,5 mm, E 55 mm, F 268 mm. Diğer çaplar şöyledir: 1 1/2 inç model için D 151,5 mm, F 268 mm.
Montaj Konumu
Tortu ayırıcılar genellikle kazan veya kombinin dönüş hattına, ısı kaynağına girmeden önceki noktaya takılır. Böylece radyatörlerden ve borulardan gelen kir cihaza ulaşmadan tutulur. Montajda akış yönü okuna dikkat edilmeli, boşaltma vanasına erişim için altında yeterli boşluk bırakılmalıdır.
Eski binalarda radyatör ve borularda yıllar içinde ciddi miktarda çamur birikmiş olabilir. Kombi değişiminde tesisatın yıkanması ve dönüş hattına tortu ayırıcı eklenmesi, yeni cihazın kısa sürede kirlenmesini önler. Yıkamadan sonraki ilk haftalarda ayırıcının birkaç kez boşaltılması faydalıdır. Caleffi 546319 DIRTMAG Yalıtımlı Tortu Ayırıcı bu tür tesisatlarda kullanılabilir.
