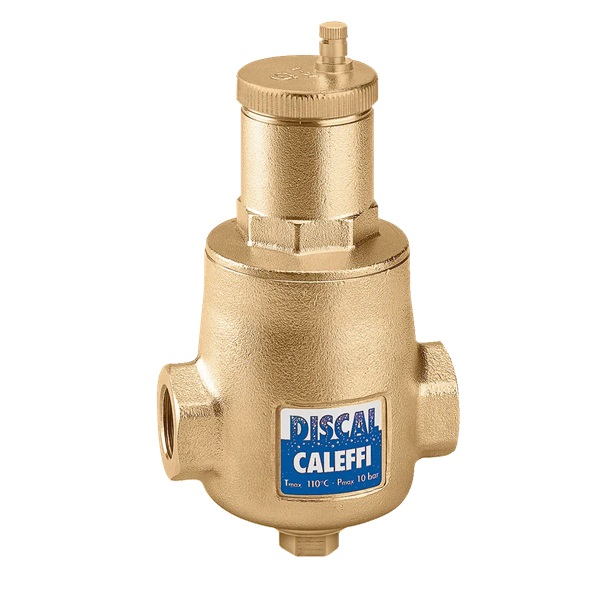

Caleffi 551007 DISCAL Hava Ayırıcı; yatay borulara monte edilen, tahliye bağlantılı, 1 1/4 inç dişli bir DISCAL hava ayırıcıdır. Caleffi bu cihazı ısıtma ve soğutma devrelerinde sürekli hava giderme amacıyla sunar. Diğer seçenekler hava ayırıcı kategorimizde yer alır.
Ürün Bilgileri
Caleffi 551007 DISCAL Hava Ayırıcı 10 bar çalışma basıncına ve 0–110 °C sıcaklık aralığına uygundur. Broşürde maksimum tahliye basıncı 10 bar, maksimum glikol oranı %50 olarak verilir. DN 32 modelin ölçüleri B 124 mm, C 166 mm, D 225 mm, ağırlık 2,2 kg şeklindedir.
- Bağlantı: 1 1/4 inç dişi (G, ISO 228-1)
- Anma çapı: DN 32
- Maksimum çalışma basıncı: 10 bar
- Maksimum tahliye basıncı: 10 bar
- Çalışma sıcaklığı: 0–110 °C
- Akışkan: su, glikol solüsyonları (en fazla %50)
- Tahliye: 1/2 inç dişi, kapaklı
- Ölçüler (broşür): B 124 mm, C 166 mm, D 225 mm, ağırlık 2,2 kg
Çalışma Prensibi
Caleffi'ye göre hava ayırıcılar özel yapıları sayesinde mikro kabarcıkları akan ortamdan ayırır. Cihazın aktif kısmı akışta türbülans oluşturan bir elemandan oluşur; kabarcıklar birleşerek büyür, cihazın tepesine çıkar ve otomatik hava tahliye vanası tarafından dışarı atılır.
Broşüre göre DISCAL cihazları tercihen kazandan sonra, pompanın emiş tarafına ve dikey olarak monte edilmelidir; çünkü mikro kabarcık oluşumu en yoğun bu bölgede gerçekleşir. Akışkan cihazın içinden her iki yönde de akabilir.

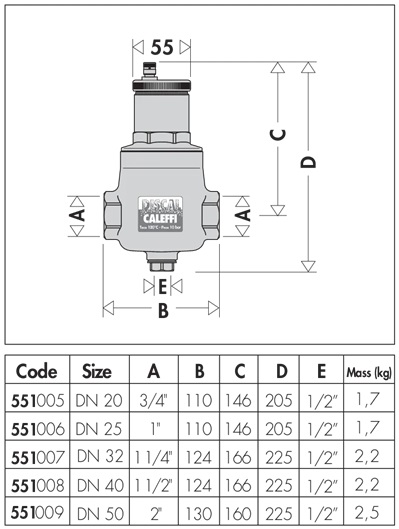

Montaj Ölçüleri
Caleffi 551007 DISCAL Hava Ayırıcı için montaj yeri planlanırken yükseklik ve gövde ölçüleri dikkate alınmalıdır: B 124 mm, C 166 mm, D 225 mm, ağırlık 2,2 kg. Karşılaştırma için diğer ölçüler: 1 inç DN 25 (551006): B 110 mm, C 146 mm, D 205 mm; 1 1/2 inç DN 40 (551008): B 124 mm, C 166 mm, D 225 mm.
Sistem Basıncıyla İlişkisi
Hava atıldıkça kapalı devredeki su hacmi azalır ve sistem basıncı düşer. Basıncın sürekli düşmesi, hava atma elemanlarının çalıştığını ama tesisatın sürekli hava aldığını gösterebilir. Bu durumda genleşme tankı, dolum ünitesi ve olası sızıntı noktaları kontrol edilmelidir. Otomatik dolum ünitesi kullanılan sistemlerde basınç kendiliğinden tamamlanır.
Isıtma ve soğutma devrelerinde biriken hava, radyatörlerin üst kısmının ısınmamasına, borularda şırıltı ve gürültüye, pompada kavitasyona yol açar. Sudaki çözünmüş oksijen ise çelik bileşenlerde korozyonu hızlandırır. Havanın düzenli olarak tahliye edilmesi hem konforu hem de tesisatın ömrünü doğrudan etkiler; bu nedenle doğru noktalara uygun hava atma elemanları yerleştirilmelidir. Caleffi 551007 DISCAL Hava Ayırıcı bu tür tesisatlarda kullanılabilir.
