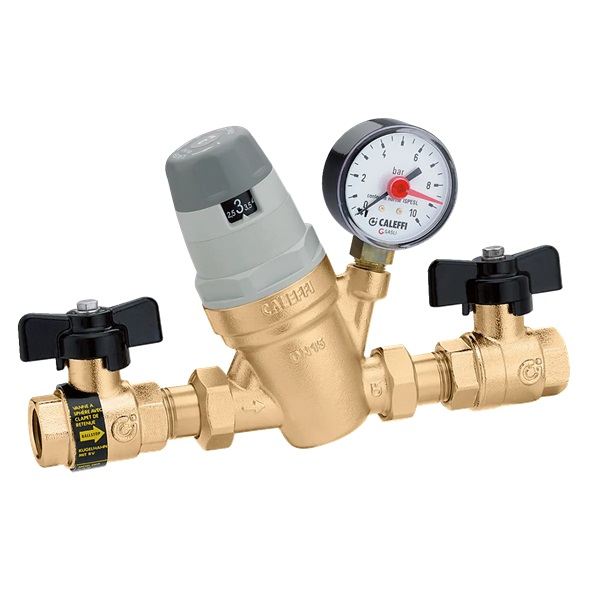

Büyük hacimli ısıtma tesisatlarında basıncı ayarlanan değerde tutmak için kullanılan Caleffi 554040 Otomatik Dolum Ünitesi, 1/2 inç bağlantılıdır. Caleffi bu ünitede iki kesme vanası, çekvalf ve filtreyi bir arada sunar. Diğer seçenekler otomatik dolum ünitesi kategorimizde yer alır.
Teknik Değerler
Broşüre göre 554 serisinde maksimum giriş basıncı 16 bar, ayar aralığı 1–6 bar, fabrika ayarı 3 bar, maksimum çalışma sıcaklığı 60 °C'dir. Manometre skalası 0–10 bar, filtre elek çapı 0,51 mm, akışkan sudur.
- Anma çapı: DN 15
- Fabrika ayarı: 3 bar
- Filtre: paslanmaz çelik, 0,51 mm
- Manometre: dahil değil; 1/4 inç dişi bağlantı mevcut
- Ölçüler (broşür): B 112 mm, C 204 mm; ağırlık 1,72 kg
- Bağlantı: G 1/2" (ISO 228-1) dişi
- Çıkış basıncı ayar aralığı: 1–6 bar
- Maksimum giriş basıncı: 16 bar
- Akışkan sıcaklığı: 5–60 °C
Malzemeler
Broşüre göre gövde ve hareketli parçalar çinkosuzlaşmaya dirençli alaşım (CW602N), kapak PA 66 G 30, kontrol mili ve filtre paslanmaz çelik, contalar NBR'dir. Kesme vanaları krom kaplı pirinç EN 12165 CW617N'den üretilir.
554 serisi yüksek debiler için tasarlanmıştır; büyük tesisatların ilk dolumunda ve takviyesinde daha hızlı su verir. Çift kesme vanası sayesinde ünite tesisattan ayrılabilir; ürün sayfasına göre iç mekanizma bağımsız olarak değiştirilebilir.
Model Seçimi
Model seçiminde bağlantı çapı ve manometre ihtiyacı belirleyicidir. Bu ünite 1/2 inç bağlantılıdır ve ölçüleri B 112 mm, C 204 mm; ağırlık 1,72 kg. Seride ayrıca 554140: 1/2 inç, manometreli; 554150: 3/4 inç, manometreli bulunur.
Sistem Basıncı Neden Düşer?
Kapalı ısıtma sistemlerinde basınç; hava tahliyesi, küçük sızıntılar, emniyet ventilinin açması veya bakım sırasında yapılan su boşaltma gibi nedenlerle zamanla azalır. Basınç belirli bir değerin altına indiğinde kombi kendini korumaya alır ve çalışmayı durdurur. Otomatik dolum ünitesi, bu kayıpları kendiliğinden tamamlayarak sistemin kesintisiz çalışmasına yardımcı olur.
Dolum ünitesinin içindeki filtre zamanla şebeke suyundaki kum ve pislikle tıkanabilir. Isıtma sezonu öncesinde filtrenin temizlenmesi ve manometreden sistem basıncının kontrol edilmesi önerilir. Sistem basıncı sık sık düşüyorsa ünite bunu sürekli tamamlayacağından, asıl sorun olan sızıntı ya da genleşme tankı arızası araştırılmalıdır. Caleffi 554040 Otomatik Dolum Ünitesi bu tür tesisatlarda kullanılabilir.
