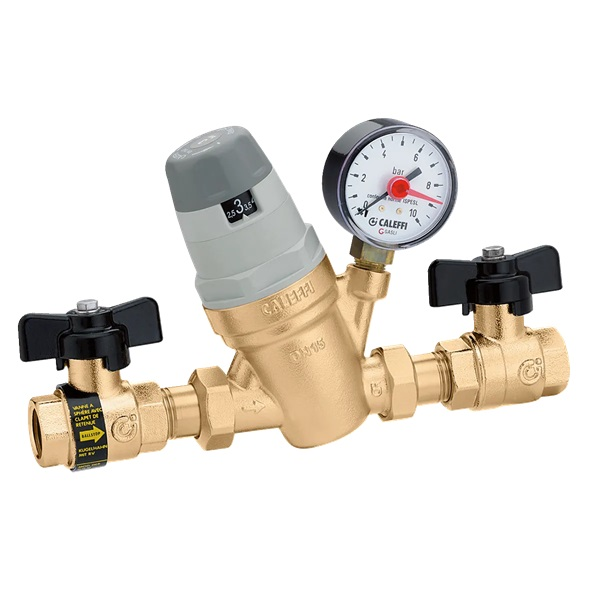

Caleffi 554140 Otomatik Dolum Ünitesi, yüksek debiler için tasarlanmış, çift kesme vanalı ve çekvalfli ön ayarlanabilir bir otomatik dolum ünitesidir. Caleffi 554 serisinin 1/2 inç dişi bağlantılı modelidir ve bağımsız olarak değiştirilebilen bir iç mekanizmaya sahiptir. Diğer seçenekler otomatik dolum ünitesi kategorimizde yer alır.
Teknik Özellikler
Caleffi 554140 Otomatik Dolum Ünitesi 16 bar'a kadar giriş basıncını kabul eder ve 1 ile 6 bar arasında ayarlanabilir; fabrikada 3 bar'a ayarlıdır. Maksimum çalışma sıcaklığı 60 °C, manometre bağlantısı 1/4 inç dişidir.
- Anma çapı: DN 15
- Fabrika ayarı: 3 bar
- Filtre: paslanmaz çelik, 0,51 mm
- Manometre: dahil (0–10 bar)
- Ölçüler (broşür): B 112 mm, C 204 mm; ağırlık 1,72 kg
- Bağlantı: G 1/2" (ISO 228-1) dişi
- Çıkış basıncı ayar aralığı: 1–6 bar
- Maksimum giriş basıncı: 16 bar
- Akışkan sıcaklığı: 5–60 °C
Yüksek Debi ve Bakım Kolaylığı
554 serisi yüksek debiler için tasarlanmıştır; büyük tesisatların ilk dolumunda ve takviyesinde daha hızlı su verir. Çift kesme vanası sayesinde ünite tesisattan ayrılabilir; ürün sayfasına göre iç mekanizma bağımsız olarak değiştirilebilir.
Ünitedeki çekvalf, ısıtma devresindeki suyun şebeke hattına geri dönmesini engeller. Bu, kullanım suyunun korunması açısından dolum ünitelerinde aranan temel özelliklerden biridir.
Serideki Modeller
554 serisi sitemizde üç modelle yer alır. Caleffi 554140 Otomatik Dolum Ünitesi 1/2 inç ve manometreli versiyondur; diğer modeller 554040: 1/2 inç, manometresiz; 554150: 3/4 inç, manometreli. 1/2 inç modellerin boyu (C) 204 mm, 3/4 inç modelin 232 mm'dir.
Ayar Değeri Nasıl Belirlenir?
Dolum basıncı, sistemin en yüksek noktasındaki radyatörün üzerindeki su sütunu dikkate alınarak belirlenir. Tek katlı konutlarda düşük, çok katlı binalarda daha yüksek bir değer gerekir. Ayar değeri emniyet ventilinin açma basıncına yaklaşmamalıdır; aksi hâlde ısınan su genleştiğinde ventil gereksiz yere açılabilir. Doğru değer tesisatçı tarafından hesaplanmalıdır.
Otomatik dolum ünitesi, şebeke suyunun ısıtma devresine bağlandığı noktaya, akış yönü okuna uygun olarak takılır. Bakım kolaylığı için önüne ve arkasına kesme vanası konulması, şebeke tarafında ise yürürlükteki mevzuata uygun bir geri akış önleyici kullanılması önerilir. Montaj öncesinde boru hattının yıkanması filtrenin kısa sürede tıkanmasını önler. Caleffi 554140 Otomatik Dolum Ünitesi bu tür tesisatlarda kullanılabilir.
