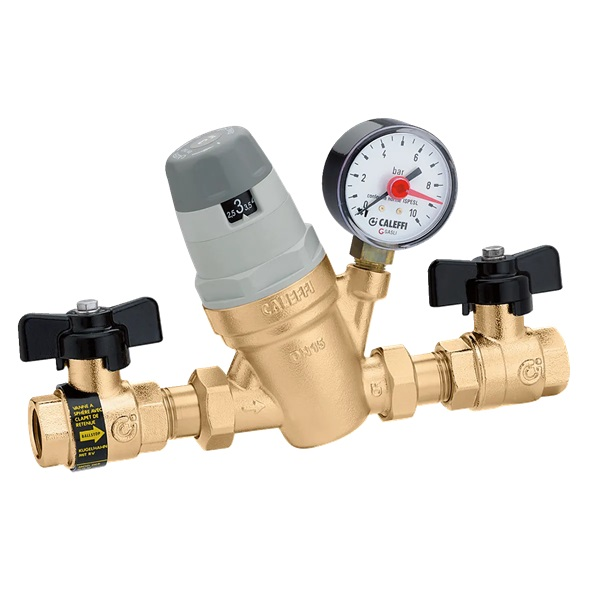

Caleffi 554150 Otomatik Dolum Ünitesi; giriş ve çıkışında kesme vanaları bulunan, 1–6 bar arasında ayarlanabilen, yüksek debili bir dolum ünitesidir. Caleffi 554 serisinde iç mekanizma bağımsız olarak değiştirilebilir. Diğer seçenekler otomatik dolum ünitesi kategorimizde yer alır.
Ürün Bilgileri
DN 20 anma çapındaki bu ünitenin broşürdeki ölçüleri B 112 mm, C 232 mm; ağırlık 1,9 kg. Ayar aralığı 1–6 bar, maksimum giriş basıncı 16 bar, maksimum sıcaklık 60 °C'dir.
- Anma çapı: DN 20
- Fabrika ayarı: 3 bar
- Filtre: paslanmaz çelik, 0,51 mm
- Manometre: dahil (0–10 bar)
- Ölçüler (broşür): B 112 mm, C 232 mm; ağırlık 1,9 kg
- Bağlantı: G 3/4" (ISO 228-1) dişi
- Çıkış basıncı ayar aralığı: 1–6 bar
- Maksimum giriş basıncı: 16 bar
- Akışkan sıcaklığı: 5–60 °C
Çekvalf
Ünitedeki çekvalf, ısıtma devresindeki suyun şebeke hattına geri dönmesini engeller. Bu, kullanım suyunun korunması açısından dolum ünitelerinde aranan temel özelliklerden biridir.
Broşüre göre gövde ve hareketli parçalar çinkosuzlaşmaya dirençli alaşım (CW602N), kapak PA 66 G 30, kontrol mili ve filtre paslanmaz çelik, contalar NBR'dir. Kesme vanaları krom kaplı pirinç EN 12165 CW617N'den üretilir.
Ölçüler
Broşürdeki ölçü tablosuna göre Caleffi 554150 Otomatik Dolum Ünitesi B 112 mm, C 232 mm; ağırlık 1,9 kg değerlerine sahiptir. Aynı serideki diğer seçenekler 554040: 1/2 inç, manometresiz; 554140: 1/2 inç, manometreli olarak listelenir.
Bakım ve Kontrol
Dolum ünitesinin içindeki filtre zamanla şebeke suyundaki kum ve pislikle tıkanabilir. Isıtma sezonu öncesinde filtrenin temizlenmesi ve manometreden sistem basıncının kontrol edilmesi önerilir. Sistem basıncı sık sık düşüyorsa ünite bunu sürekli tamamlayacağından, asıl sorun olan sızıntı ya da genleşme tankı arızası araştırılmalıdır.
Dolum basıncı, sistemin en yüksek noktasındaki radyatörün üzerindeki su sütunu dikkate alınarak belirlenir. Tek katlı konutlarda düşük, çok katlı binalarda daha yüksek bir değer gerekir. Ayar değeri emniyet ventilinin açma basıncına yaklaşmamalıdır; aksi hâlde ısınan su genleştiğinde ventil gereksiz yere açılabilir. Doğru değer tesisatçı tarafından hesaplanmalıdır. Caleffi 554150 Otomatik Dolum Ünitesi bu tür tesisatlarda kullanılabilir.
