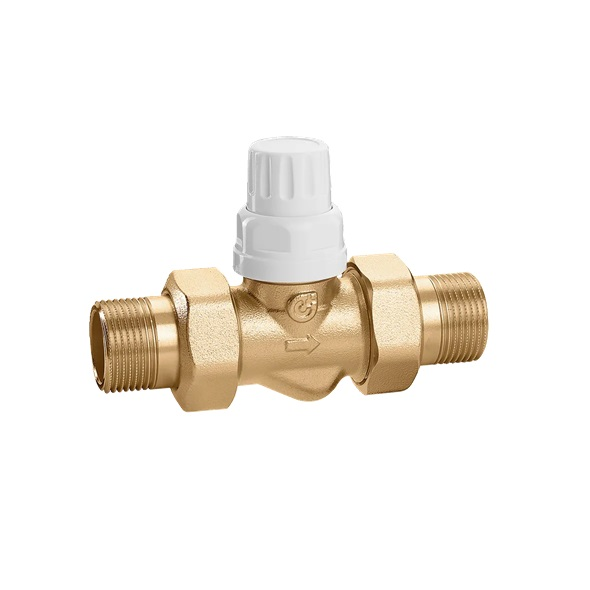

Caleffi 676040 2 Yollu Zon Kontrol Vanası; pirinç gövdeli, EPDM contalı ve paslanmaz çelik kontrol milli bir zon kontrol vanasıdır. Caleffi broşüründe 1/2 inç rakorlu bağlantılarla, ısıtma ve soğutma devrelerinde bölgesel kontrol için listelenir. Diğer modeller zon kontrol vanası kategorimizde listelenir.
Teknik Özellikler
Caleffi 676040 2 Yollu Zon Kontrol Vanası 10 bar'a kadar basınçta, 0–95 °C sıcaklıkta ve 1,2 bar'a kadar fark basıncında çalışır. Ürün sayfasında Kv değeri 3,7 m³/sa olarak verilir.

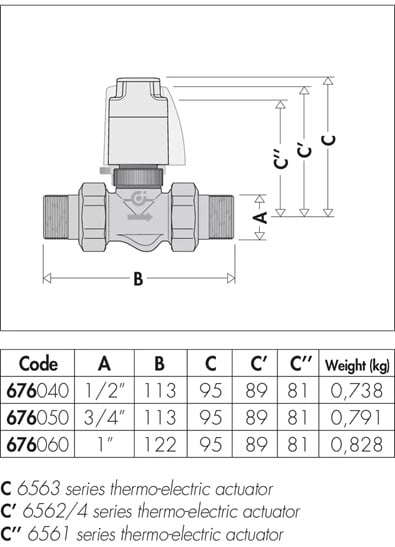

- Ölçüler (broşür): B 113 mm, C 95 mm
- Akışkan: su, glikol solüsyonları (en fazla %30)
- Bağlantı: G 1/2" A (ISO 228-1) erkek
- Maksimum çalışma basıncı: 10 bar
- Maksimum fark basıncı: 1,2 bar
- Kv: 3,7 m³/sa
- Akışkan sıcaklığı: 0–95 °C
Aktüatör Uyumu
Vana gövdesi; 6561, 6562, 6563 ve 6564 serisi termoelektrik aktüatörlerin takılması için tasarlanmıştır. Broşüre göre aktüatörler normalde kapalıdır, 230 V veya 24 V ile beslenen modelleri bulunur ve açılma-kapanma süresi 120–180 saniyedir. Aktüatör ayrı bir üründür ve ihtiyaca göre seçilir.
Broşürde paslanmaz çelik kontrol milinin gövdesinde iki adet EPDM O-ring bulunduğu belirtilir. Bu yapı mil üzerinden sızdırmazlığı sağlar ve vananın uzun süre güvenilir çalışmasına katkıda bulunur.
Çap ve Tip Seçimi
Zon vanasının çapı, kontrol edilecek bölgenin hat çapına göre seçilir. Bu modelin bağlantısı 1/2 inç, ölçüleri B 113 mm, C 95 mm. Iki yollu serideki diğer ölçüler 3/4 inç (676050), 1 inç (676060); üç yollu versiyon için Caleffi 677040 incelenebilir.
Aktüatör ile Birlikte Kullanım
Zon vanası gövdesi, üzerine takılan termoelektrik aktüatörle birlikte çalışır. Oda termostatı ısı talebi gönderdiğinde aktüatör vanayı açar, talep sona erdiğinde kapatır. Aktüatörler ayrı olarak seçilir; besleme gerilimi ve yardımcı kontak ihtiyacına göre uygun model belirlenmelidir.
Zon kontrol vanaları radyatörlü sistemlerin yanında küçük yerden ısıtma devrelerinde ve fan coil gibi terminal ünitelerde de akışı kontrol etmek için kullanılır. Bu uygulamalarda vananın debi kapasitesi, beslenen devrenin ihtiyacına göre kontrol edilmelidir. Caleffi 676040 2 Yollu Zon Kontrol Vanası bu amaçla kullanılabilir.
Zon kontrolü, bir binanın farklı bölümlerinin ayrı ayrı ısıtılmasını ya da soğutulmasını sağlar. Her bölgeye bir zon vanası ve bir oda termostatı yerleştirildiğinde, yalnızca ihtiyaç duyulan alanlara sıcak su gönderilir. Bu yaklaşım hem konforu artırır hem de kullanılmayan bölgelerin gereksiz yere ısıtılmasını önler.
