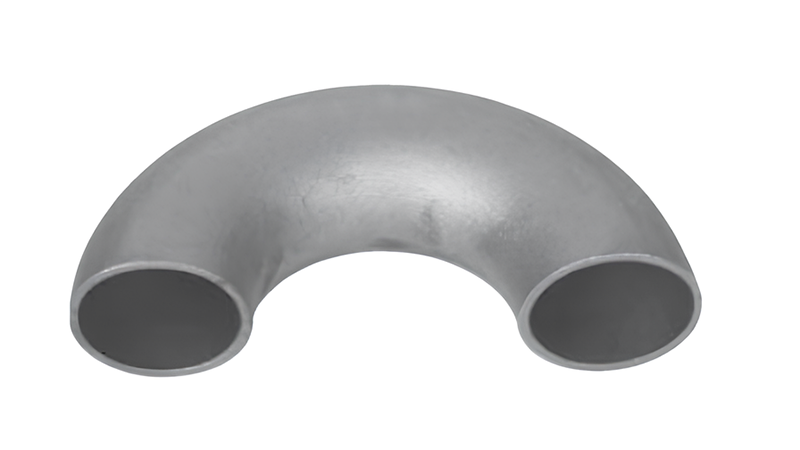

Tesisatta hattın yönünü 180° değiştirmek isteyenler için ERG 1/2 inç Patent Dirsek 180° Dikişli, 1/2 inç nominal çapta ve 21,3 mm dış çapta üretilen bir çelik dirsektir. Tüm ölçüler patent dirsek kategorisinde yer alır. ERG, 1/2 inç Patent Dirsek 180° Dikişli ürününü boru ek parçaları arasında üretir.
Ölçüler ve Teknik Değerler
Ürün adında belirtilen ölçüye göre dış çap 21,3 mm, et kalınlığı 2,0 mm; tablodaki dönüş yarıçapı (radius) ise 55 ± 5 mm'dir. Tablodaki ortalama ağırlık 0,08 kg'dır. Bu ölçüler ERG 1/2 inç Patent Dirsek 180° Dikişli siparişinde esas alınabilir.
- Nominal ölçü: 1/2 inç
- Dış çap: 21,3 mm
- Et kalınlığı: 2,0 mm
- Radius: 55 ± 5 mm
- Açı: 180°
- Üretim: dikişli çelik
- Ortalama ağırlık: 0,08 kg
Geri Dönüş Hatlarında: 180° dirsek ile birbirine paralel iki boru arasında kompakt bir dönüş elde edilir. Dirsek ölçüsü, iki boru ekseni arasındaki mesafeyi de belirler. Bu nedenle tasarım aşamasında dirseğin radius değeri dikkate alınarak paralel hatlar arasındaki aralık planlanmalıdır.
Serideki Yakın Ölçüler: Aynı seride yakın ölçüler olarak 26,9 mm çaplı model (et kalınlığı 2,3 mm) bulunur. Doğru seçim için hattın dış çapı ölçülmelidir.
Isıtma ve Soğutma Hatlarında: Kalorifer, sıcak su ve soğutma suyu tesisatında 1/2 inç Patent Dirsek 180° Dikişli gibi çelik parçalar güzergâhın yön değiştirdiği ve ayrıldığı noktalarda kullanılır. Sıcaklık farkıyla oluşan genleşme hesaba katılmalı, 1/2 inç Patent Dirsek 180° Dikişli kullanılan noktalar askılarla desteklenmelidir. Montajın ardından hattın yalıtılması ısı kaybının ve yoğuşmanın önüne geçer. Kapalı devre sistemlerde iç yüzeyi temiz parçalar tortu oluşumunu sınırlar.
Korozyona Karşı Koruma
Dış mekânda veya nemli ortamda kalan siyah çelik parçalar zamanla paslanmaya yatkındır. Montaj sonrasında astar ve boya uygulanmalı, gömülü hatlarda yönetmeliğin istediği izolasyon yapılmalıdır. Kapalı devre ısıtmada şartlandırılmış su kullanmak ve sistemin havasını almak iç yüzey korozyonunu sınırlar. Bu önlemler 1/2 inç Patent Dirsek 180° Dikişli dahil tüm hattın ömrünü uzatır.
ERG, TSE ve GAZMER onaylı, iki TSEK belgeli ve ISO 9001 sertifikalı bir çelik bağlantı parçası üreticisidir. Katalog ölçüleri dışında kalan ihtiyaçlar için sipariş üzerine özel imalat da yapılır. ERG 1/2 inç Patent Dirsek 180° Dikişli de bu ürün gamında yer alır.
