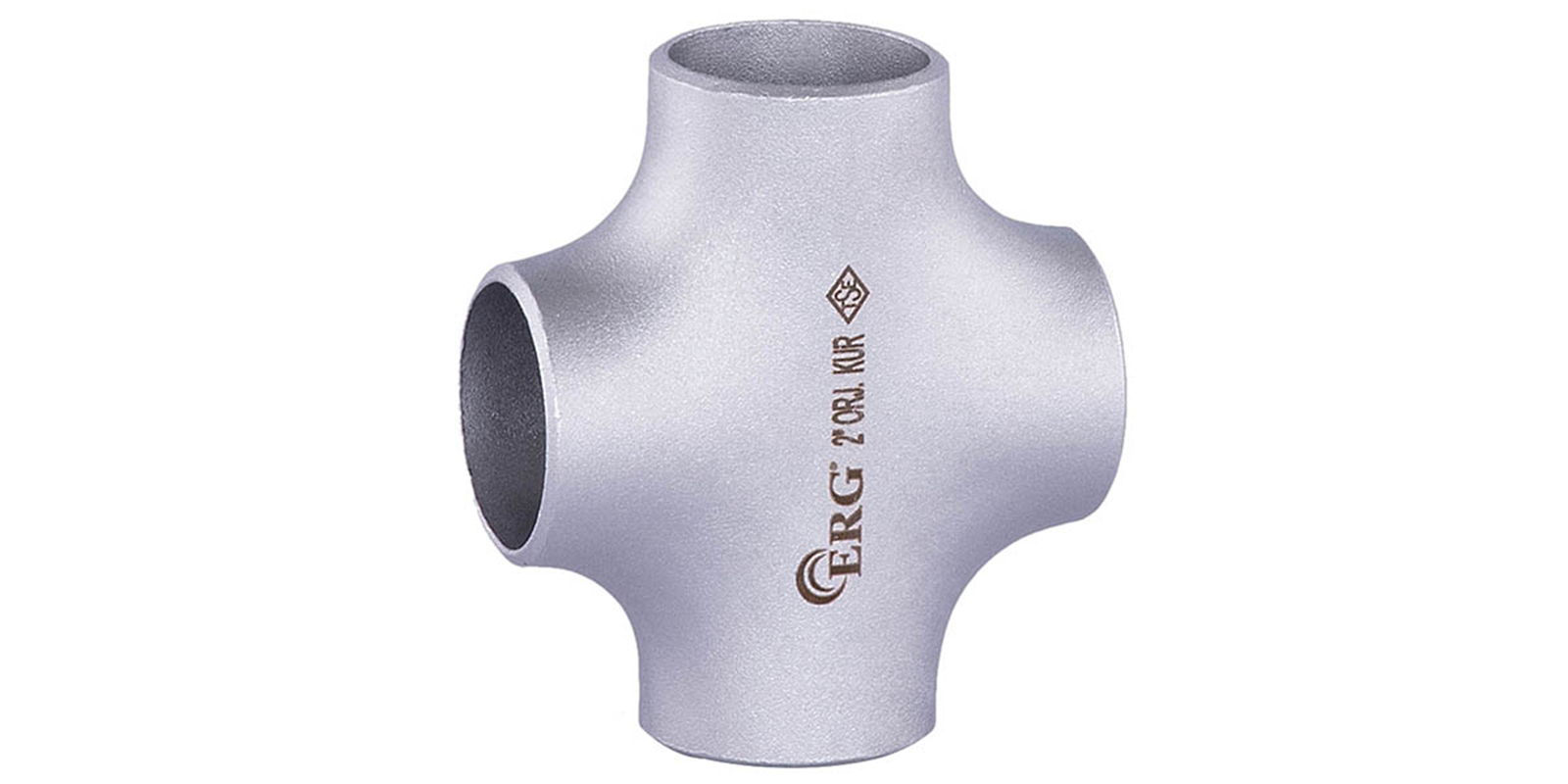

Boru hattında dört yönlü bağlantı gereken noktalarda kullanılan ERG 1/2 inç Patent Kruva Dikişli, 1/2 inç borulara kaynakla bağlanır. Seçenekler için patent kruva kategorimize bakabilirsiniz. Parça ERG tarafından üretilir.
Ölçüler ve Teknik Değerler
Tabloya göre 1/2 inç parçanın dış çapı 21 mm'dir; montaj boyu hesabında C ve M değerleri (25 mm) esas alınır. ERG 1/2 inç Patent Kruva Dikişli seçilirken bu değerler hattın ölçüleriyle karşılaştırılmalıdır.
- Nominal ölçü: 1/2 inç (uçlar eşit)
- Dış çap (D): 21 mm
- Merkezden uçlara (C / M): 25 / 25 mm
- Bağlantı: dikişli çelik, kaynakla
Kruva Nedir?: Kruva, dört ucu bulunan ve bir hattan karşılıklı iki branşman almaya yarayan bir bağlantı parçasıdır. Mevcut ürün bilgilerine göre boru hatlarında akışın yönünü değiştirmek veya dallanma noktaları oluşturmak için kullanılır.
Hangi Ölçü?: Tesisattaki boru çapı ölçülerek doğru TE seçilir. Bu ürünün yakınındaki seçenekler 3/4 inç ölçü (C = 29 mm) olarak sıralanır.
Isıtma ve Soğutma Hatlarında
Kalorifer, sıcak su ve soğutma suyu hatlarında çelik bağlantı parçaları, boru güzergâhının yön değiştirdiği ve hatların ayrıldığı noktalarda kullanılır. Bu hatlarda sıcaklık değişimleriyle oluşan genleşme hareketleri dikkate alınmalı, dirsek ve te noktaları boru askılarıyla desteklenmelidir. Montaj sonrasında hat yalıtılarak ısı kaybı ya da yoğuşma önlenir. Kapalı devre sistemlerde parçaların iç yüzeyinin temiz olması, tortu oluşumunu da azaltır.
Basınç Testi ve Devreye Alma: Kaynakla birleştirilen hatlar, kullanıma alınmadan önce akışkanın türüne uygun basınç testinden geçirilir. Su hatlarında hidrostatik, doğalgaz hatlarında ise ilgili şartnamedeki yöntemle test yapılır. Test sırasında dirsek ve te noktaları gibi kaynak yoğunluğunun fazla olduğu bölgeler özellikle kontrol edilmelidir. Test başarıyla tamamlandıktan sonra hat yıkanır, yalıtılır ve devreye alınır.
Montaj Öncesi Kontroller
Bağlantı parçaları montajdan önce gözle kontrol edilmeli; uçlarda ezilme, çapak veya ovallik olup olmadığına bakılmalıdır. Kaynak ağızlarının yağ, boya ve pastan arındırılması kaynak kalitesini artırır. Parçanın açısı ve ölçüsü hat çizimiyle karşılaştırılmalı, özellikle aynı görünen farklı et kalınlığındaki parçaların karışmamasına dikkat edilmelidir. Sahada parçaların düzenli stoklanması da yanlış montaj riskini azaltır.
Üretici bilgisine göre ERG, 2011 yılında çelik boru bağlantı parçaları imalatıyla ticari hayata başlamış ve İstanbul İkitelli Organize Sanayi Bölgesi'nde üretime geçmiştir. Firma bugün 3000 m² alanda dirsek, te, redüksiyon, kep, flanş ve seperatör gibi boru ek parçaları üretmektedir. ERG 1/2 inç Patent Kruva Dikişli, bu üretim altyapısının ürünlerinden biridir.
