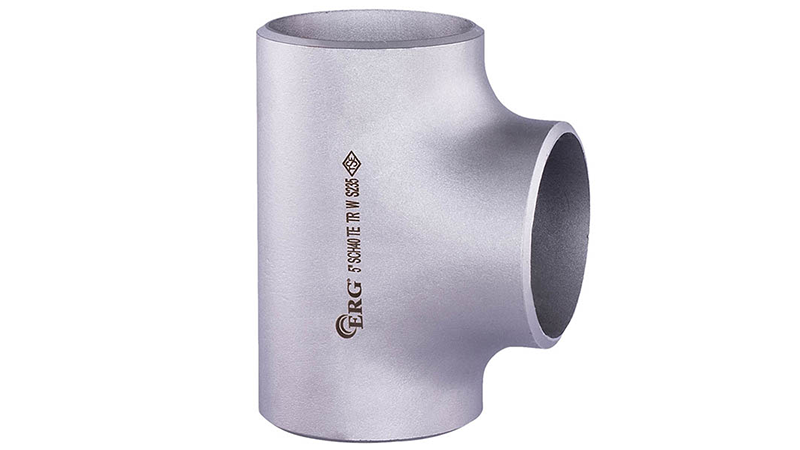

Boru hattında branşman almak gereken noktalarda kullanılan ERG 1/2 inç Patent TE SCH40, dikişsiz çelikten üretilmiş ve 1/2 inç borulara kaynakla bağlanan bir bağlantı parçasıdır. Tüm ölçüler patent ve kaynaklı TE kategorisinde yer alır. Parça ERG tarafından üretilir.
Teknik Özellikler
Montaj ölçüsü planlanırken 1/2 inç TE için tablodaki C ve M değerleri (25 mm) ile dış çap (21 mm) esas alınır. SCH40 sınıfında et kalınlığı 2,77 mm, ağırlık 0,16 kg'dır. ERG 1/2 inç Patent TE SCH40 seçilirken bu değerler hattın ölçüleriyle karşılaştırılmalıdır.
- Nominal ölçü: 1/2 inç (üç uç eşit)
- Dış çap (D): 21 mm
- Merkezden ana hat ucuna (C): 25 mm
- Merkezden branşman ucuna (M): 25 mm
- Et kalınlığı (SCH40): 2,77 mm
- Ağırlık (SCH40): 0,16 kg
- Üretim: dikişsiz
Eşit ve İnegal TE Farkı
Eşit TE'de üç uç da aynı çaptadır; inegal TE'de ise uçlardan en az biri farklı çaptadır. Ana hat ile branşman aynı çapta olduğunda eşit TE, branşman daha küçük ya da daha büyük olduğunda inegal TE kullanılır. İnegal TE, ayrı bir redüksiyon parçasına gerek bırakmadığı için kaynak sayısını azaltır.
Ölçü Karşılaştırması: ERG 1/2 inç Patent TE SCH40 ile komşu ölçüler karşılaştırıldığında 27 mm dış çaplı 3/4 inç seçenek bulunur. Montaj boyu C ve M değerlerine göre değişir.
Korozyona Karşı Koruma: Siyah çelikten üretilen bağlantı parçaları, nemli ortamlarda ve dış mekânda zamanla paslanabilir. Montajdan sonra parçaların uygun bir astar ve boyayla kaplanması, toprağa gömülen hatlarda ise ilgili yönetmeliklere uygun izolasyon yapılması gerekir. Kapalı devre ısıtma sistemlerinde suyun şartlandırılması ve sistemdeki havanın alınması, iç yüzeydeki korozyonu da azaltır. Bu önlemler bağlantı parçalarının ve tüm hattın kullanım ömrünü uzatır.
Doğru Ölçü Seçimi: Bağlantı parçası seçerken önce bağlanacak borunun nominal çapı (inç) ve dış çapı (mm) belirlenir. Ardından borunun et kalınlığı veya SCH sınıfı kontrol edilir. Nominal ölçü aynı olsa bile dış çapı veya et kalınlığı farklı bir parça, kaynak ağzında kademe oluşturur ve birleşimi zayıflatır. Projede belirtilen boru standardına bakmak, sahada ölçü karışıklığını önlemenin en kolay yoludur. Sipariş öncesinde parça adındaki ölçülerin hatla karşılaştırılması önerilir.
Doğalgaz Tesisatlarında Kullanım
Doğalgaz iç ve dış tesisatlarında kullanılan çelik bağlantı parçalarının ilgili standartlara uygun ve onaylı olması gerekir. Mevcut ürün bilgilerine göre ERG ürünleri TSE ve GAZMER onaylıdır. Tesisat projesinde belirtilen çap ve et kalınlığına uygun parça seçilmeli, montaj sonrasında hat gaz dağıtım şirketinin istediği basınç testinden geçirilmelidir. Dış ortamda kalan çelik parçaların korozyona karşı boyanması veya kaplanması da uzun ömür için önemlidir.
Üretici bilgisine göre ERG, 2011 yılında çelik boru bağlantı parçaları imalatıyla ticari hayata başlamış ve İstanbul İkitelli Organize Sanayi Bölgesi'nde üretime geçmiştir. Firma bugün 3000 m² alanda dirsek, te, redüksiyon, kep, flanş ve seperatör gibi boru ek parçaları üretmektedir. ERG 1/2 inç Patent TE SCH40, bu üretim altyapısının ürünlerinden biridir.
