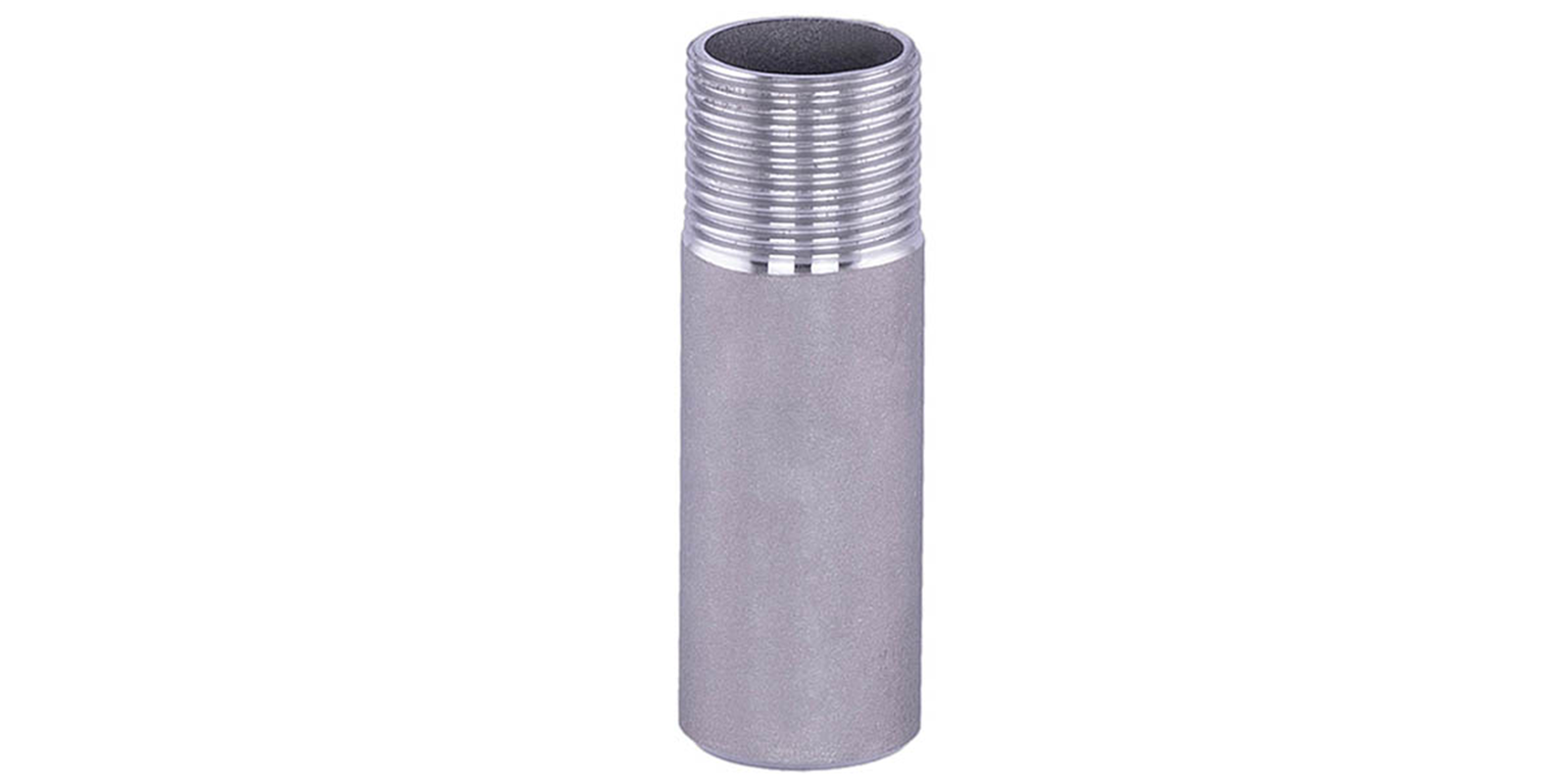

Kaynaklı hat ile dişli bağlantılı bir eleman arasında geçiş yapmak için kullanılan ERG 1/2 inç Siyah Dişli Boru Parçası, 1/2 inç nominal ölçüdedir. Seçenekler için dişli boru parçası kategorimize bakabilirsiniz. Parça ERG tarafından üretilir.
Ölçüler ve Teknik Değerler

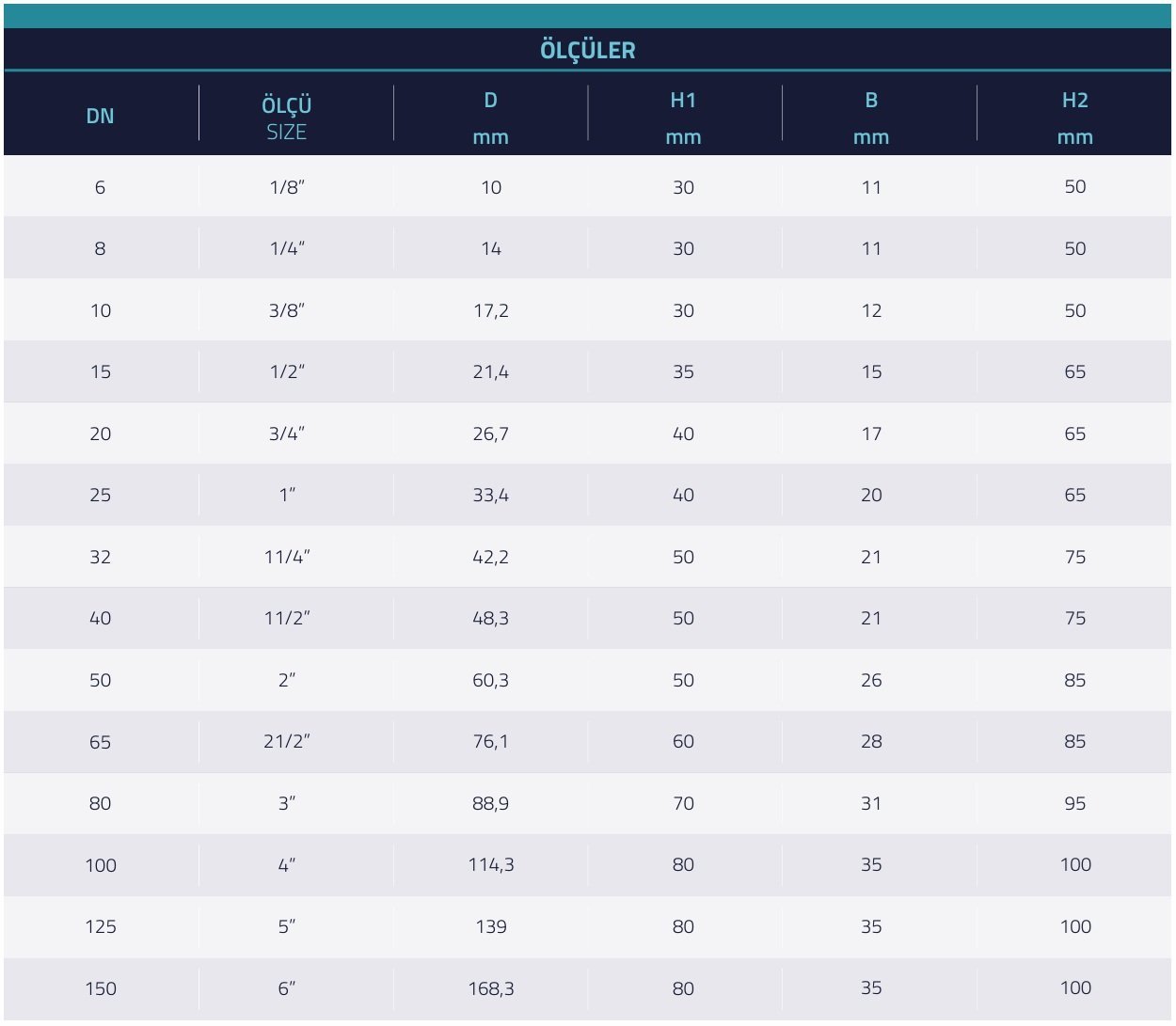

Tabloda DN15 satırında D 21,4 mm, H1 35 mm, B 15 mm ve H2 65 mm değerleri yer alır. ERG 1/2 inç Siyah Dişli Boru Parçası seçilirken bu değerler hattın ölçüleriyle karşılaştırılmalıdır.
- Nominal ölçü: 1/2 inç (DN15)
- Dış çap (D): 21,4 mm
- H1: 35 mm; H2: 65 mm
- B: 15 mm

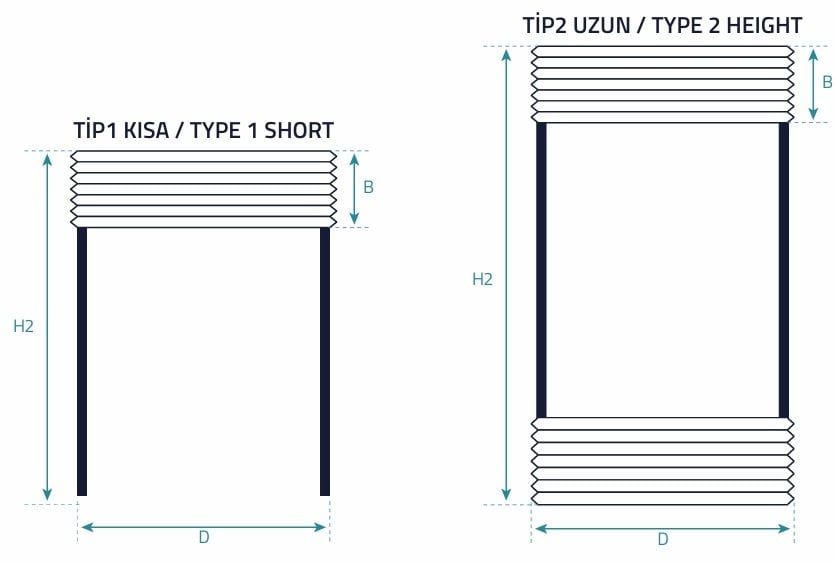

- Yapı: bir ucu dişli, diğer ucu düz
Bir Ucu Dişli, Bir Ucu Düz: Dişli boru parçasının dişli ucu vana, sayaç veya cihaz bağlantısına vidalanır; düz ucu ise boruya kaynakla birleştirilir. Bu yapı, kaynaklı çelik hat ile dişli bağlantı gerektiren elemanlar arasında geçiş sağlar.
Komşu Ölçüler: Bu parçanın yakınındaki seçenekler 3/4 inç seçenek (H1 40 mm) şeklindedir. Siyah dişli boru parçaları sitemizde 1/2 inçten 4 inçe kadar 9 ölçüde sunulur.
Siyah Çelik Parçaların Boyanması
Siyah çelik bağlantı parçaları kaplamasız olduğundan, montaj ve basınç testinden sonra yüzeyleri temizlenip uygun astar ve son katla boyanmalıdır. Doğalgaz hatlarında boru ve parçaların ilgili yönetmelikte belirtilen renkle boyanması da gerekir.
Diş Standardı: Dişli bağlantı parçalarının dişleri, bağlanacak boru ve armatürün diş standardıyla uyumlu olmalıdır. Farklı diş profilleri birbirine tam oturmaz ve sızdırmazlığı bozar. Sipariş öncesinde mevcut tesisatın diş tipinin kontrol edilmesi önerilir.
Manşon ile Uzatma: Dişli hatların uzatılması gerektiğinde iki boru ucu manşonla birleştirilir. Manşonun her iki tarafında da boruların yeterli diş boyunda vidalanması, bağlantının hem sızdırmaz hem de sağlam olmasını sağlar. Uzun hatlarda manşon noktalarının desteklere yakın olması, bağlantıya binen yükü azaltır.
Ölçü Kontrolü
Dişli parçalarda nominal ölçü inç olarak belirtilir; ancak parçanın gerçek dış çapı ve boyu üretici tablosunda yer alır. Sahada parçaların doğru ölçüde olduğunu doğrulamak için tablo değerleriyle karşılaştırma yapılabilir. Bu kontrol, farklı ölçülerin karışmasını önler.
Üretici bilgisine göre ERG, 2011 yılında çelik boru bağlantı parçaları imalatıyla ticari hayata başlamış ve İstanbul İkitelli Organize Sanayi Bölgesi'nde üretime geçmiştir. Firma bugün 3000 m² alanda dirsek, te, redüksiyon, kep, flanş ve seperatör gibi boru ek parçaları üretmektedir. ERG 1/2 inç Siyah Dişli Boru Parçası, bu üretim altyapısının ürünlerinden biridir.
