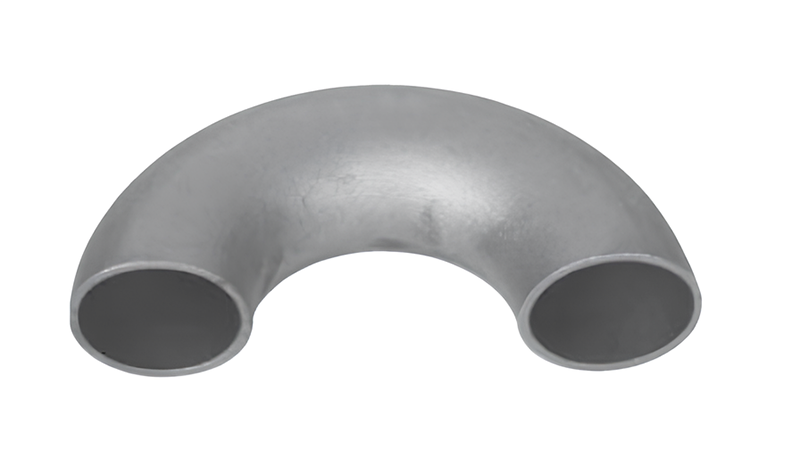

ERG 1 inç Patent Dirsek 180° Dikişli, 1 inç (33,7 mm) çelik borular için tasarlanmış 180° açılı bir patent dirsektir. Mevcut ürün bilgilerine göre TSE ve GAZMER onaylıdır. Seçenekler için patent dirsek kategorimize bakabilirsiniz. Ürün, ERG markasının çelik boru bağlantı parçaları gamındadır.
Teknik Özellikler
33,7 mm çaplı bu dirseğin teknik tablodaki radius değeri 76 ± 5 mm'dir. Cidar kalınlığı 2,6 mm olarak listelenir. Tablodaki ortalama ağırlık 0,24 kg'dır. Listelenen değerler ERG 1 inç Patent Dirsek 180° Dikişli için mevcut ürün bilgilerinden alınmıştır.
- Nominal ölçü: 1 inç
- Dış çap: 33,7 mm
- Et kalınlığı: 2,6 mm
- Radius: 76 ± 5 mm
- Açı: 180°
- Üretim: dikişli çelik
- Ortalama ağırlık: 0,24 kg
180 Derece Dirseğin Kullanımı: 180 derecelik dirsekler, akışın tamamen geri döndüğü noktalarda kullanılır. Serpantinler, ısı değiştirici hatları ve boru demetleri gibi uygulamalarda, iki paralel boruyu tek parçayla birleştirmek için tercih edilir. Tek parça olması, iki adet 90° dirsek kullanımına göre kaynak sayısını azaltır.
Serideki Yakın Ölçüler: Aynı seride yakın ölçüler olarak 26,9 mm çaplı model (et kalınlığı 2,3 mm) ve 42,4 mm çaplı model (et kalınlığı 2,6 mm) bulunur. Doğru seçim için hattın dış çapı ölçülmelidir.
Korozyona Karşı Koruma: Siyah çelikten üretilen bağlantı parçaları, nemli ortamlarda ve dış mekânda zamanla paslanabilir. Montajdan sonra parçaların uygun bir astar ve boyayla kaplanması, toprağa gömülen hatlarda ise ilgili yönetmeliklere uygun izolasyon yapılması gerekir. Kapalı devre ısıtma sistemlerinde suyun şartlandırılması ve sistemdeki havanın alınması, iç yüzeydeki korozyonu da azaltır. Bu önlemler bağlantı parçalarının ve tüm hattın kullanım ömrünü uzatır.
Montaj Öncesi Kontroller
Bağlantı parçaları montajdan önce gözle kontrol edilmeli; uçlarda ezilme, çapak veya ovallik olup olmadığına bakılmalıdır. Kaynak ağızlarının yağ, boya ve pastan arındırılması kaynak kalitesini artırır. Parçanın açısı ve ölçüsü hat çizimiyle karşılaştırılmalı, özellikle aynı görünen farklı et kalınlığındaki parçaların karışmamasına dikkat edilmelidir. Sahada parçaların düzenli stoklanması da yanlış montaj riskini azaltır.
Üretici bilgisine göre ERG, 2011 yılında çelik boru bağlantı parçaları imalatıyla ticari hayata başlamış ve İstanbul İkitelli Organize Sanayi Bölgesi'nde üretime geçmiştir. Firma bugün 3000 m² alanda dirsek, te, redüksiyon, kep, flanş ve seperatör gibi boru ek parçaları üretmektedir. ERG 1 inç Patent Dirsek 180° Dikişli, bu üretim altyapısının ürünlerinden biridir.
