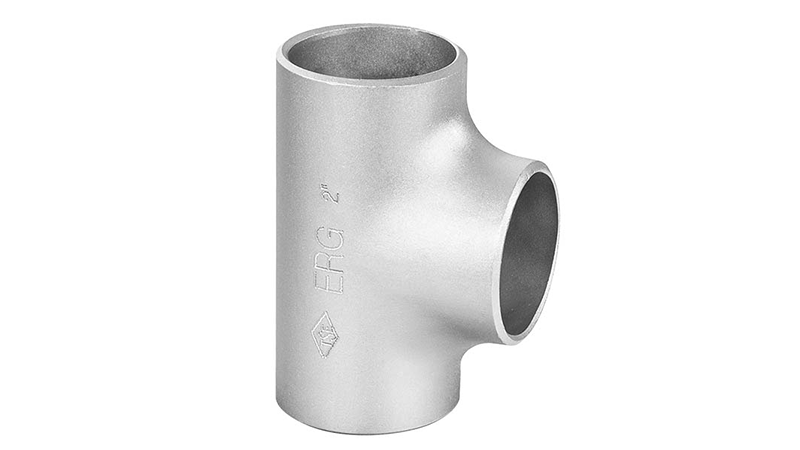

Boru hattında branşman almak gereken noktalarda kullanılan ERG 1 inç Patent TE Dikişli, dikişli çelikten üretilmiş ve 1 inç borulara kaynakla bağlanan bir bağlantı parçasıdır. Seçenekler için patent ve kaynaklı TE kategorimize bakabilirsiniz. Parça ERG tarafından üretilir.
Ölçüler ve Teknik Değerler
Tabloya göre 1 inç TE'nin dış çapı 33 mm'dir; merkez ile ana hat ucu arası (C) ve merkez ile branşman ucu arası (M) 38 mm'dir. ERG 1 inç Patent TE Dikişli seçilirken bu değerler hattın ölçüleriyle karşılaştırılmalıdır.
- Nominal ölçü: 1 inç (üç uç eşit)
- Dış çap (D): 33 mm
- Merkezden ana hat ucuna (C): 38 mm
- Merkezden branşman ucuna (M): 38 mm
- Üretim: dikişli çelik
TE Nasıl Çalışır?: TE parçası, bir ana hattın üzerinde dik açılı bir çıkış oluşturur. Akış bu noktada ikiye ayrılabilir ya da iki ayrı hattan gelen akışkan tek hatta birleşebilir. Isıtma tesisatlarında gidiş ve dönüş kollektörlerinden dairelere ayrılan hatlar, doğalgaz tesisatlarında ise kolon hattından kat bağlantılarına çıkışlar TE ile yapılır.
Ölçü Karşılaştırması: ERG 1 inç Patent TE Dikişli ile komşu ölçüler karşılaştırıldığında 27 mm dış çaplı 3/4 inç seçenek; 42 mm dış çaplı 1 1/4 inç seçenek bulunur. Montaj boyu C ve M değerlerine göre değişir.
SCH Sınıfı Ne Anlama Gelir?: SCH (schedule) değeri, aynı nominal çaptaki boru ve bağlantı parçalarının et kalınlığı sınıfını gösterir. Örneğin SCH40 bir parça, SCH20 sınıfındakine göre daha kalın, SCH80 sınıfındakine göre daha ince cidarlıdır. Bağlantı parçasının SCH sınıfı, bağlanacağı borunun sınıfıyla aynı seçilmelidir; böylece kaynak ağızları birbirine uyar, iç çaplar örtüşür ve hat boyunca dayanım eşit kalır. Farklı sınıfların birleştirilmesi kaynak kalitesini olumsuz etkileyebilir.
Doğru Ölçü Seçimi: Bağlantı parçası seçerken önce bağlanacak borunun nominal çapı (inç) ve dış çapı (mm) belirlenir. Ardından borunun et kalınlığı veya SCH sınıfı kontrol edilir. Nominal ölçü aynı olsa bile dış çapı veya et kalınlığı farklı bir parça, kaynak ağzında kademe oluşturur ve birleşimi zayıflatır. Projede belirtilen boru standardına bakmak, sahada ölçü karışıklığını önlemenin en kolay yoludur. Sipariş öncesinde parça adındaki ölçülerin hatla karşılaştırılması önerilir.
Dikişli ve Dikişsiz Parça Farkı
Dikişli bağlantı parçaları, boyuna kaynak dikişi bulunan çelik borulardan şekillendirilir; dikişsiz parçalar ise kaynaksız çekilmiş borudan üretilir. Dikişsiz parçalar genellikle daha yüksek basınç ve sıcaklık koşullarının bulunduğu hatlarda, dikişli parçalar ise ısıtma, su ve doğalgaz gibi genel tesisat uygulamalarında tercih edilir. Seçim yapılırken hattın çalışma basıncı, akışkanın türü ve projede belirtilen boru sınıfı birlikte değerlendirilmelidir.
Üretici bilgisine göre ERG, 2011 yılında çelik boru bağlantı parçaları imalatıyla ticari hayata başlamış ve İstanbul İkitelli Organize Sanayi Bölgesi'nde üretime geçmiştir. Firma bugün 3000 m² alanda dirsek, te, redüksiyon, kep, flanş ve seperatör gibi boru ek parçaları üretmektedir. ERG 1 inç Patent TE Dikişli, bu üretim altyapısının ürünlerinden biridir.
