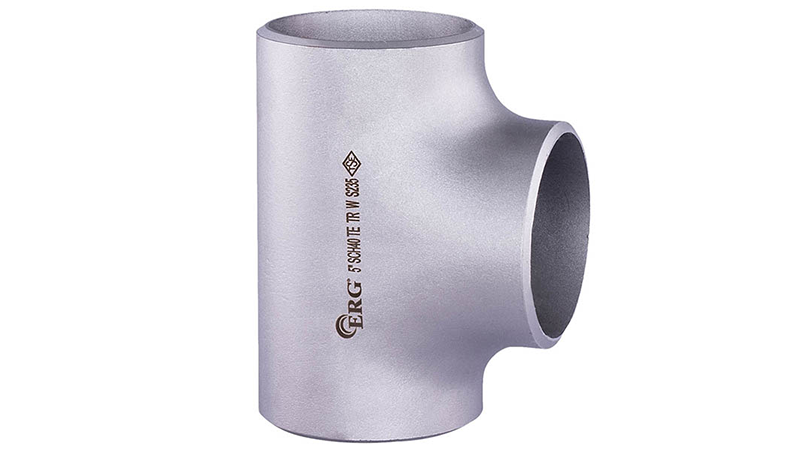

ERG 1 inç Patent TE SCH40; doğalgaz, su ve yangın tesisatlarında akışı ikiye ayırmak ya da iki hattı birleştirmek için tercih edilen eşit çaplı bir TE'dir. Tüm ölçüler patent ve kaynaklı TE kategorisinde yer alır. ERG bu parçayı boru ek parçaları arasında sunar.
Teknik Özellikler
Montaj ölçüsü planlanırken 1 inç TE için tablodaki C ve M değerleri (38 mm) ile dış çap (33 mm) esas alınır. SCH40 sınıfında et kalınlığı 3,38 mm, ağırlık 0,29 kg'dır. Bu ölçüler ERG 1 inç Patent TE SCH40 siparişinde esas alınabilir.
- Nominal ölçü: 1 inç (üç uç eşit)
- Dış çap (D): 33 mm
- Merkezden ana hat ucuna (C): 38 mm
- Merkezden branşman ucuna (M): 38 mm
- Et kalınlığı (SCH40): 3,38 mm
- Ağırlık (SCH40): 0,29 kg
- Üretim: dikişsiz
Branşman Noktalarında Dikkat: TE ile alınan branşmanlarda akışın dengeli dağılması için branşman hattının da uygun çapta seçilmesi gerekir. TE'nin hemen sonrasında vana veya ölçüm elemanı yerleştirilecekse, montaj ve bakım için yeterli düz boru mesafesi bırakılması önerilir. Kaynak sonrası TE noktası askıyla desteklenmelidir.
Hangi Ölçü?: Tesisattaki boru çapı ölçülerek doğru TE seçilir. Bu ürünün yakınındaki seçenekler 3/4 inç ölçü (C = 29 mm), 1 1/4 inç ölçü (C = 48 mm) olarak sıralanır.
Patent Parçalar Nasıl Birleştirilir?: Patent dirsek ve te gibi çelik bağlantı parçaları boru hattına kaynakla birleştirilir. Kaynak öncesinde boru ve parça uçlarının temizlenmesi, eksenlerin hizalanması ve uygun kök aralığının bırakılması gerekir. Doğalgaz hatlarında kaynak işleminin yetkili ve sertifikalı kaynakçılar tarafından yapılması, işlem sonrasında da hattın sızdırmazlık ve basınç testlerinden geçirilmesi zorunludur. Doğru hazırlanan kaynak ağzı, birleşimin hem dayanımını hem de sızdırmazlığını doğrudan etkiler.
Doğalgaz Tesisatlarında Kullanım: Doğalgaz iç ve dış tesisatlarında kullanılan çelik bağlantı parçalarının ilgili standartlara uygun ve onaylı olması gerekir. Mevcut ürün bilgilerine göre ERG ürünleri TSE ve GAZMER onaylıdır. Tesisat projesinde belirtilen çap ve et kalınlığına uygun parça seçilmeli, montaj sonrasında hat gaz dağıtım şirketinin istediği basınç testinden geçirilmelidir. Dış ortamda kalan çelik parçaların korozyona karşı boyanması veya kaplanması da uzun ömür için önemlidir.
SCH Sınıfı Ne Anlama Gelir?
SCH (schedule) değeri, aynı nominal çaptaki boru ve bağlantı parçalarının et kalınlığı sınıfını gösterir. Örneğin SCH40 bir parça, SCH20 sınıfındakine göre daha kalın, SCH80 sınıfındakine göre daha ince cidarlıdır. Bağlantı parçasının SCH sınıfı, bağlanacağı borunun sınıfıyla aynı seçilmelidir; böylece kaynak ağızları birbirine uyar, iç çaplar örtüşür ve hat boyunca dayanım eşit kalır. Farklı sınıfların birleştirilmesi kaynak kalitesini olumsuz etkileyebilir.
Üretici bilgisine göre ERG, 2011 yılında çelik boru bağlantı parçaları imalatıyla ticari hayata başlamış ve İstanbul İkitelli Organize Sanayi Bölgesi'nde üretime geçmiştir. Firma bugün 3000 m² alanda dirsek, te, redüksiyon, kep, flanş ve seperatör gibi boru ek parçaları üretmektedir. ERG 1 inç Patent TE SCH40, bu üretim altyapısının ürünlerinden biridir.
