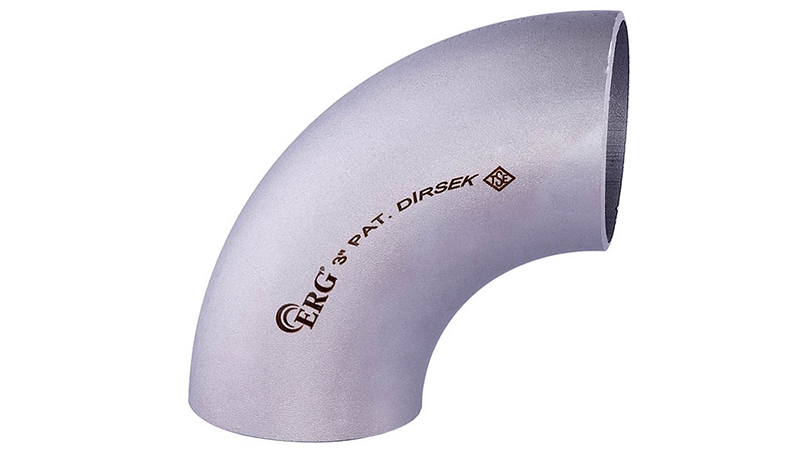

Tesisatta hattın yönünü 90° değiştirmek isteyenler için ERG 1 inç Patent Dirsek 90° SCH40, 1 inç nominal çapta ve 33,7 mm dış çapta üretilen bir çelik dirsektir. Diğer ölçüler patent dirsek kategorimizde listelenir. Parça ERG tarafından üretilir.
Teknik Veriler
Mevcut SCH40 dirsek tablosuna göre 33,7 mm dış çap için et kalınlığı 3,4 mm, dönme çapı 38 mm'dir. 90° dirsek için dirsek yüksekliği 55 mm, ortalama ağırlık 0,16 kg olarak listelenir. ERG 1 inç Patent Dirsek 90° SCH40 seçilirken bu değerler hattın ölçüleriyle karşılaştırılmalıdır.
- Nominal ölçü: 1 inç
- Dış çap: 33,7 mm
- Et kalınlığı (SCH40): 3,4 mm
- Dönme çapı: 38 mm
- Açı: 90°
- Üretim: dikişsiz çelik
- Dirsek yüksekliği: 55 mm
- Ortalama ağırlık: 0,16 kg
Dik Dönüşlerde Dikkat: 90 derecelik dönüşler akış yönünü keskin biçimde değiştirdiğinden hatta belirli bir basınç kaybı oluşturur. Pompa emiş tarafında pompaya çok yakın 90° dirsek kullanımından kaçınmak, akışın düzgün girmesine yardımcı olur. Dirsek sonrasında hattın askıyla desteklenmesi de kaynak noktasındaki gerilmeyi azaltır.
Serideki Yakın Ölçüler: Aynı seride yakın ölçüler olarak 26,9 mm çaplı model (et kalınlığı 2,9 mm) ve 42,4 mm çaplı model (et kalınlığı 3,6 mm) bulunur. Doğru seçim için hattın dış çapı ölçülmelidir.
Doğru Ölçü Seçimi: Doğru parçayı seçmenin ilk adımı, borunun nominal çapını (inç) ve dış çapını (mm) belirlemektir. Sonra borunun et kalınlığına ya da SCH sınıfına bakılır. Nominal ölçüsü aynı ama dış çapı ya da et kalınlığı farklı bir parça, kaynak ağzında kademe yaparak birleşimi zayıflatır. Projedeki boru standardını esas almak, sahada ölçülerin karışmasını en kolay önleyen yöntemdir. Sipariş vermeden önce 1 inç Patent Dirsek 90° SCH40 adındaki ölçüleri hatla karşılaştırmak önerilir.
Montaj Öncesi Kontroller
Montajdan önce 1 inç Patent Dirsek 90° SCH40 gözle incelenir; uçlarda ezik, çapak ya da ovallik olup olmadığına bakılır. 1 inç Patent Dirsek 90° SCH40 ürününün kaynak ağzını yağ, boya ve pastan temizlemek kaynağın kalitesini yükseltir. Montaja geçmeden önce parçanın açısı ve ölçüsü hat çizimiyle karşılaştırılmalı, birbirine benzeyen farklı et kalınlıklarındaki parçalar karıştırılmamalıdır. Parçaların sahada düzenli tutulması da yanlış parçanın takılması riskini azaltır.
ERG; ISO 9001 sertifikası, iki TSEK belgesi ve TSE ile GAZMER onaylarıyla çelik boru bağlantı parçaları üretir. Standart ürünlere ek olarak müşteriye özel ölçülerde de imalat yapılabilir. ERG 1 inç Patent Dirsek 90° SCH40 de bu ürün gamında yer alır.
