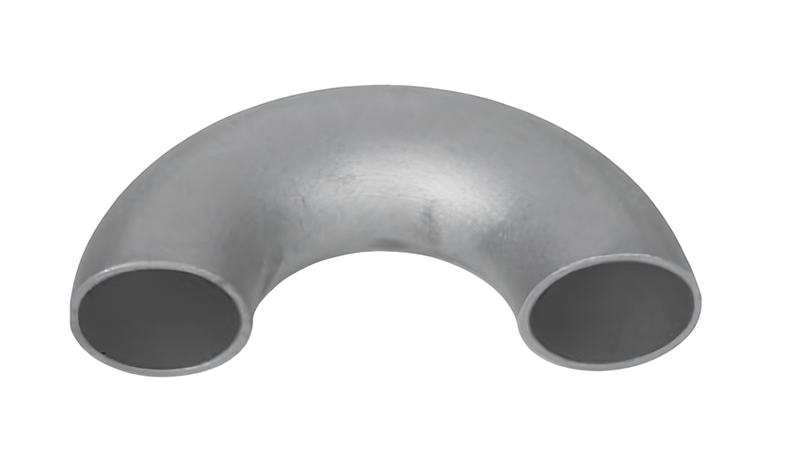

48,3 mm dış çaplı çelik borularda 180 derecelik dönüş gerektiğinde ERG 1 1/2 inç Patent Dirsek 180° Dikişli kullanılır. Parça, dikişli yapıda üretilen patent dirsek serisinin 1 1/2 inç ölçüsüdür. Diğer ölçüler patent dirsek kategorimizde listelenir. ERG bu parçayı boru ek parçaları arasında sunar.
Ölçüler ve Teknik Değerler
Ürün adında belirtilen ölçüye göre dış çap 48,3 mm, et kalınlığı 2,6 mm; tablodaki dönüş yarıçapı (radius) ise 114 ± 6 mm'dir. Tablodaki ortalama ağırlık 0,54 kg'dır. Bu ölçüler ERG 1 1/2 inç Patent Dirsek 180° Dikişli siparişinde esas alınabilir.
- Nominal ölçü: 1 1/2 inç
- Dış çap: 48,3 mm
- Et kalınlığı: 2,6 mm
- Radius: 114 ± 6 mm
- Açı: 180°
- Üretim: dikişli çelik
- Ortalama ağırlık: 0,54 kg
180 Derece Dirseğin Kullanımı: 180 derecelik dirsekler, akışın tamamen geri döndüğü noktalarda kullanılır. Serpantinler, ısı değiştirici hatları ve boru demetleri gibi uygulamalarda, iki paralel boruyu tek parçayla birleştirmek için tercih edilir. Tek parça olması, iki adet 90° dirsek kullanımına göre kaynak sayısını azaltır.
Serideki Yakın Ölçüler: Aynı seride yakın ölçüler olarak 42,4 mm çaplı model (et kalınlığı 2,6 mm) ve 60,3 mm çaplı model (et kalınlığı 2,9 mm) bulunur. Doğru seçim için hattın dış çapı ölçülmelidir.
Doğru Ölçü Seçimi: Bağlantı parçası seçerken önce bağlanacak borunun nominal çapı (inç) ve dış çapı (mm) belirlenir. Ardından borunun et kalınlığı veya SCH sınıfı kontrol edilir. Nominal ölçü aynı olsa bile dış çapı veya et kalınlığı farklı bir parça, kaynak ağzında kademe oluşturur ve birleşimi zayıflatır. Projede belirtilen boru standardına bakmak, sahada ölçü karışıklığını önlemenin en kolay yoludur. Sipariş öncesinde parça adındaki ölçülerin hatla karşılaştırılması önerilir.
Dikişli ve Dikişsiz Parça Farkı
Dikişli bağlantı parçaları, boyuna kaynak dikişi bulunan çelik borulardan şekillendirilir; dikişsiz parçalar ise kaynaksız çekilmiş borudan üretilir. Dikişsiz parçalar genellikle daha yüksek basınç ve sıcaklık koşullarının bulunduğu hatlarda, dikişli parçalar ise ısıtma, su ve doğalgaz gibi genel tesisat uygulamalarında tercih edilir. Seçim yapılırken hattın çalışma basıncı, akışkanın türü ve projede belirtilen boru sınıfı birlikte değerlendirilmelidir.
ERG; TSE ve GAZMER onaylarına, iki TSEK belgesine ve ISO 9001 sertifikasına sahip bir çelik boru bağlantı parçaları üreticisidir. Standart ürünlerin yanında müşterilerin özel ölçü taleplerine göre de imalat yapılır. ERG 1 1/2 inç Patent Dirsek 180° Dikişli de bu ürün gamında yer alır.
