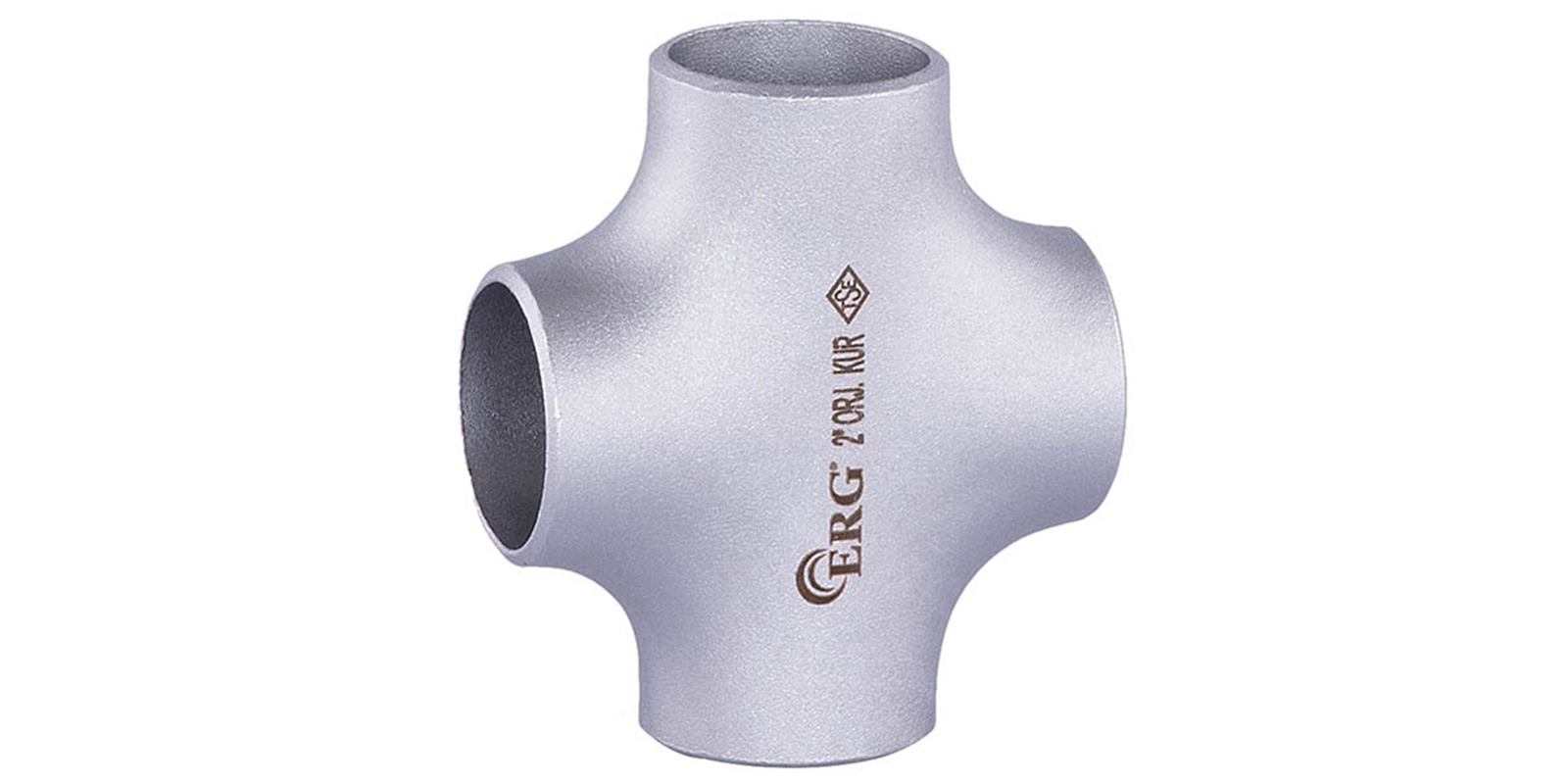

Kollektör ve dağıtım hatlarında çapraz bağlantı oluşturmak için kullanılan ERG 1 1/2 inç Patent Kruva Dikişli, 1 1/2 inç nominal ölçüdedir. Diğer ölçüler patent kruva kategorimizde listelenir. ERG bu parçayı boru ek parçaları arasında sunar.
Teknik Özellikler
Mevcut tabloda 1 1/2 inç ölçü için dış çap 48 mm, merkezden uçlara olan mesafeler (C ve M) 57 mm olarak verilir. Bu bilgiler ERG 1 1/2 inç Patent Kruva Dikişli siparişinde esas alınabilir.
- Nominal ölçü: 1 1/2 inç (uçlar eşit)
- Dış çap (D): 48 mm
- Merkezden uçlara (C / M): 57 / 57 mm
- Bağlantı: dikişli çelik, kaynakla
Kruva ve İki TE Farkı: Aynı noktadan iki karşılıklı branşman almak için iki ayrı TE kullanılabilir; ancak bu çözüm daha fazla kaynak ve daha uzun montaj boyu gerektirir. Kruva, bu bağlantıyı tek parçada toplayarak yer ve işçilik tasarrufu sağlar.
Ölçü Karşılaştırması: ERG 1 1/2 inç Patent Kruva Dikişli ile komşu ölçüler karşılaştırıldığında 42 mm dış çaplı 1 1/4 inç seçenek; 60 mm dış çaplı 2 inç seçenek bulunur. Montaj boyu C ve M değerlerine göre değişir.
Doğalgaz Tesisatlarında Kullanım
Doğalgaz iç ve dış tesisatlarında kullanılan çelik bağlantı parçalarının ilgili standartlara uygun ve onaylı olması gerekir. Üretici bilgisine göre ERG, TSE ve GAZMER onaylarına sahip bir firmadır; kullanılacak parçanın belgeleri proje şartnamesine göre kontrol edilmelidir. Tesisat projesinde belirtilen çap ve et kalınlığına uygun parça seçilmeli, montaj sonrasında hat gaz dağıtım şirketinin istediği basınç testinden geçirilmelidir. Dış ortamda kalan çelik parçaların korozyona karşı boyanması veya kaplanması da uzun ömür için önemlidir.
Patent Parçalar Nasıl Birleştirilir?: Patent dirsek ve te gibi çelik bağlantı parçaları boru hattına kaynakla birleştirilir. Kaynak öncesinde boru ve parça uçlarının temizlenmesi, eksenlerin hizalanması ve uygun kök aralığının bırakılması gerekir. Doğalgaz hatlarında kaynak işleminin yetkili ve sertifikalı kaynakçılar tarafından yapılması, işlem sonrasında da hattın sızdırmazlık ve basınç testlerinden geçirilmesi zorunludur. Doğru hazırlanan kaynak ağzı, birleşimin hem dayanımını hem de sızdırmazlığını doğrudan etkiler.
Isıtma ve Soğutma Hatlarında
Kalorifer, sıcak su ve soğutma suyu hatlarında çelik bağlantı parçaları, boru güzergâhının yön değiştirdiği ve hatların ayrıldığı noktalarda kullanılır. Bu hatlarda sıcaklık değişimleriyle oluşan genleşme hareketleri dikkate alınmalı, dirsek ve te noktaları boru askılarıyla desteklenmelidir. Montaj sonrasında hat yalıtılarak ısı kaybı ya da yoğuşma önlenir. Kapalı devre sistemlerde parçaların iç yüzeyinin temiz olması, tortu oluşumunu da azaltır.
Mevcut ürün bilgilerine göre ERG; SCH20, SCH40 ve SCH80 sınıflarında ve dikişli olarak patent dirsek, te, redüksiyon, kep, dişli boru, izole mafsal ve flanş üretir. Denge tankı, hava ayırıcı, tortu ayırıcı ve hava tüpü de ürün gamındadır. Sitemizdeki ERG 1 1/2 inç Patent Kruva Dikişli bu üreticiye aittir.
