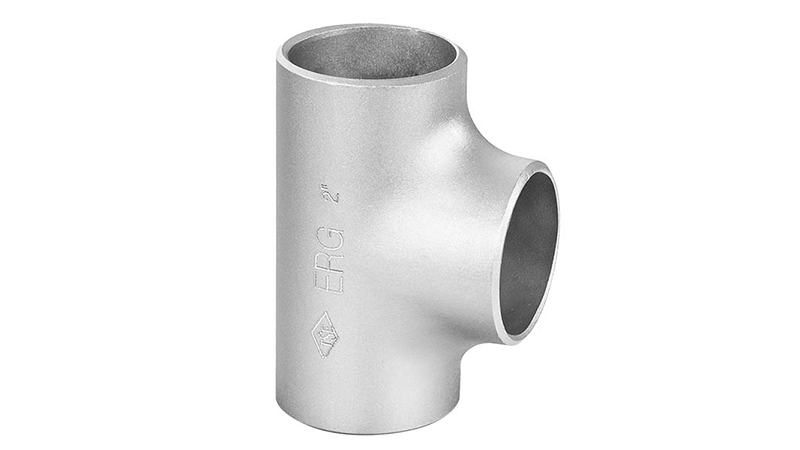

ERG 1 1/4 inç Patent TE Dikişli, ana hat ile branşmanın aynı çapta olduğu bağlantılar için üretilen dikişli yapıda bir patent TE'dir. Tablodaki dış çap değeri 42 mm'dir. Diğer ölçüler patent ve kaynaklı TE kategorimizde listelenir. Parça ERG tarafından üretilir.
Teknik Özellikler
Montaj ölçüsü planlanırken 1 1/4 inç TE için tablodaki C ve M değerleri (48 mm) ile dış çap (42 mm) esas alınır. ERG 1 1/4 inç Patent TE Dikişli seçilirken bu değerler hattın ölçüleriyle karşılaştırılmalıdır.
- Nominal ölçü: 1 1/4 inç (üç uç eşit)
- Dış çap (D): 42 mm
- Merkezden ana hat ucuna (C): 48 mm
- Merkezden branşman ucuna (M): 48 mm
- Üretim: dikişli çelik
Eşit ve İnegal TE Farkı: Eşit TE'de üç uç da aynı çaptadır; inegal TE'de ise uçlardan en az biri farklı çaptadır. Ana hat ile branşman aynı çapta olduğunda eşit TE, branşman daha küçük ya da daha büyük olduğunda inegal TE kullanılır. İnegal TE, ayrı bir redüksiyon parçasına gerek bırakmadığı için kaynak sayısını azaltır.
Serideki Yakın Ölçüler: Serideki yakın ölçüler: 1 inç TE (33 mm) ve 1 1/2 inç TE (48 mm). Branşman çapı ana hattan farklıysa inegal TE seçilmelidir.
Dikişli ve Dikişsiz Parça Farkı: Dikişli bağlantı parçaları, boyuna kaynak dikişi bulunan çelik borulardan şekillendirilir; dikişsiz parçalar ise kaynaksız çekilmiş borudan üretilir. Dikişsiz parçalar genellikle daha yüksek basınç ve sıcaklık koşullarının bulunduğu hatlarda, dikişli parçalar ise ısıtma, su ve doğalgaz gibi genel tesisat uygulamalarında tercih edilir. Seçim yapılırken hattın çalışma basıncı, akışkanın türü ve projede belirtilen boru sınıfı birlikte değerlendirilmelidir.
SCH Sınıfı Ne Anlama Gelir?: SCH (schedule) değeri, aynı nominal çaptaki boru ve bağlantı parçalarının et kalınlığı sınıfını gösterir. Örneğin SCH40 bir parça, SCH20 sınıfındakine göre daha kalın, SCH80 sınıfındakine göre daha ince cidarlıdır. Bağlantı parçasının SCH sınıfı, bağlanacağı borunun sınıfıyla aynı seçilmelidir; böylece kaynak ağızları birbirine uyar, iç çaplar örtüşür ve hat boyunca dayanım eşit kalır. Farklı sınıfların birleştirilmesi kaynak kalitesini olumsuz etkileyebilir.
Doğalgaz Tesisatlarında Kullanım
Doğalgaz iç ve dış tesisatlarında kullanılan çelik bağlantı parçalarının ilgili standartlara uygun ve onaylı olması gerekir. Mevcut ürün bilgilerine göre ERG ürünleri TSE ve GAZMER onaylıdır. Tesisat projesinde belirtilen çap ve et kalınlığına uygun parça seçilmeli, montaj sonrasında hat gaz dağıtım şirketinin istediği basınç testinden geçirilmelidir. Dış ortamda kalan çelik parçaların korozyona karşı boyanması veya kaplanması da uzun ömür için önemlidir.
İstanbul İkitelli'de 1200 m² alanda üretime başlayan ERG, zamanla kapasitesini ve ürün çeşitliliğini artırarak 3000 m²'lik tesisine taşınmıştır. Firma, iklimlendirme başta olmak üzere tesisat sektörüne çelik boru bağlantı parçaları sağlar. ERG 1 1/4 inç Patent TE Dikişli, bu üretim altyapısının ürünlerinden biridir.
