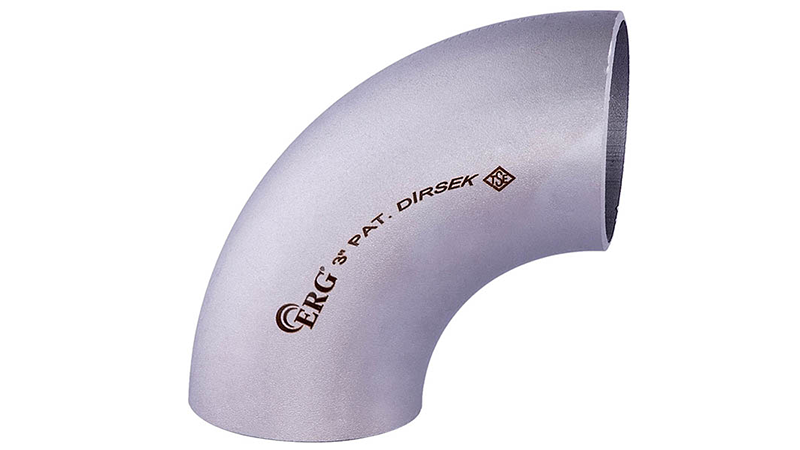

ERG 1 1/4 inç Patent Dirsek 90° SCH40, 1 1/4 inç (42,4 mm) çelik borular için tasarlanmış 90° açılı bir patent dirsektir. Mevcut ürün bilgilerine göre TSE ve GAZMER onaylıdır. Seçenekler için patent dirsek kategorimize bakabilirsiniz. Ürün, ERG markasının çelik boru bağlantı parçaları gamındadır.
Teknik Veriler
Mevcut SCH40 dirsek tablosuna göre 42,4 mm dış çap için et kalınlığı 3,6 mm, dönme çapı 47,5 mm'dir. 90° dirsek için dirsek yüksekliği 69 mm, ortalama ağırlık 0,26 kg olarak listelenir. Listelenen değerler ERG 1 1/4 inç Patent Dirsek 90° SCH40 için mevcut ürün bilgilerinden alınmıştır.
- Nominal ölçü: 1 1/4 inç
- Dış çap: 42,4 mm
- Et kalınlığı (SCH40): 3,6 mm
- Dönme çapı: 47,5 mm
- Açı: 90°
- Üretim: dikişsiz çelik
- Dirsek yüksekliği: 69 mm
- Ortalama ağırlık: 0,26 kg
Dik Dönüşlerde Dikkat: 90 derecelik dönüşler akış yönünü keskin biçimde değiştirdiğinden hatta belirli bir basınç kaybı oluşturur. Pompa emiş tarafında pompaya çok yakın 90° dirsek kullanımından kaçınmak, akışın düzgün girmesine yardımcı olur. Dirsek sonrasında hattın askıyla desteklenmesi de kaynak noktasındaki gerilmeyi azaltır.
Ölçü Karşılaştırması: ERG 1 1/4 inç Patent Dirsek 90° SCH40 serideki komşu ölçülerle karşılaştırıldığında: 3,4 mm cidarlı 33,7 mm seçenek; 3,6 mm cidarlı 48,3 mm seçenek. Bu ürün 42,4 mm ile bu ölçüler arasındadır.
Korozyona Karşı Koruma: Siyah çelikten üretilen bağlantı parçaları, nemli ortamlarda ve dış mekânda zamanla paslanabilir. Montajdan sonra parçaların uygun bir astar ve boyayla kaplanması, toprağa gömülen hatlarda ise ilgili yönetmeliklere uygun izolasyon yapılması gerekir. Kapalı devre ısıtma sistemlerinde suyun şartlandırılması ve sistemdeki havanın alınması, iç yüzeydeki korozyonu da azaltır. Bu önlemler bağlantı parçalarının ve tüm hattın kullanım ömrünü uzatır.
Basınç Testi ve Devreye Alma
Kaynakla birleştirilen hatlar, kullanıma alınmadan önce akışkanın türüne uygun basınç testinden geçirilir. Su hatlarında hidrostatik, doğalgaz hatlarında ise ilgili şartnamedeki yöntemle test yapılır. Test sırasında dirsek ve te noktaları gibi kaynak yoğunluğunun fazla olduğu bölgeler özellikle kontrol edilmelidir. Test başarıyla tamamlandıktan sonra hat yıkanır, yalıtılır ve devreye alınır.
İstanbul İkitelli'de 1200 m² alanda üretime başlayan ERG, zamanla kapasitesini ve ürün çeşitliliğini artırarak 3000 m²'lik tesisine taşınmıştır. Firma, iklimlendirme başta olmak üzere tesisat sektörüne çelik boru bağlantı parçaları sağlar. ERG 1 1/4 inç Patent Dirsek 90° SCH40, bu üretim altyapısının ürünlerinden biridir.
