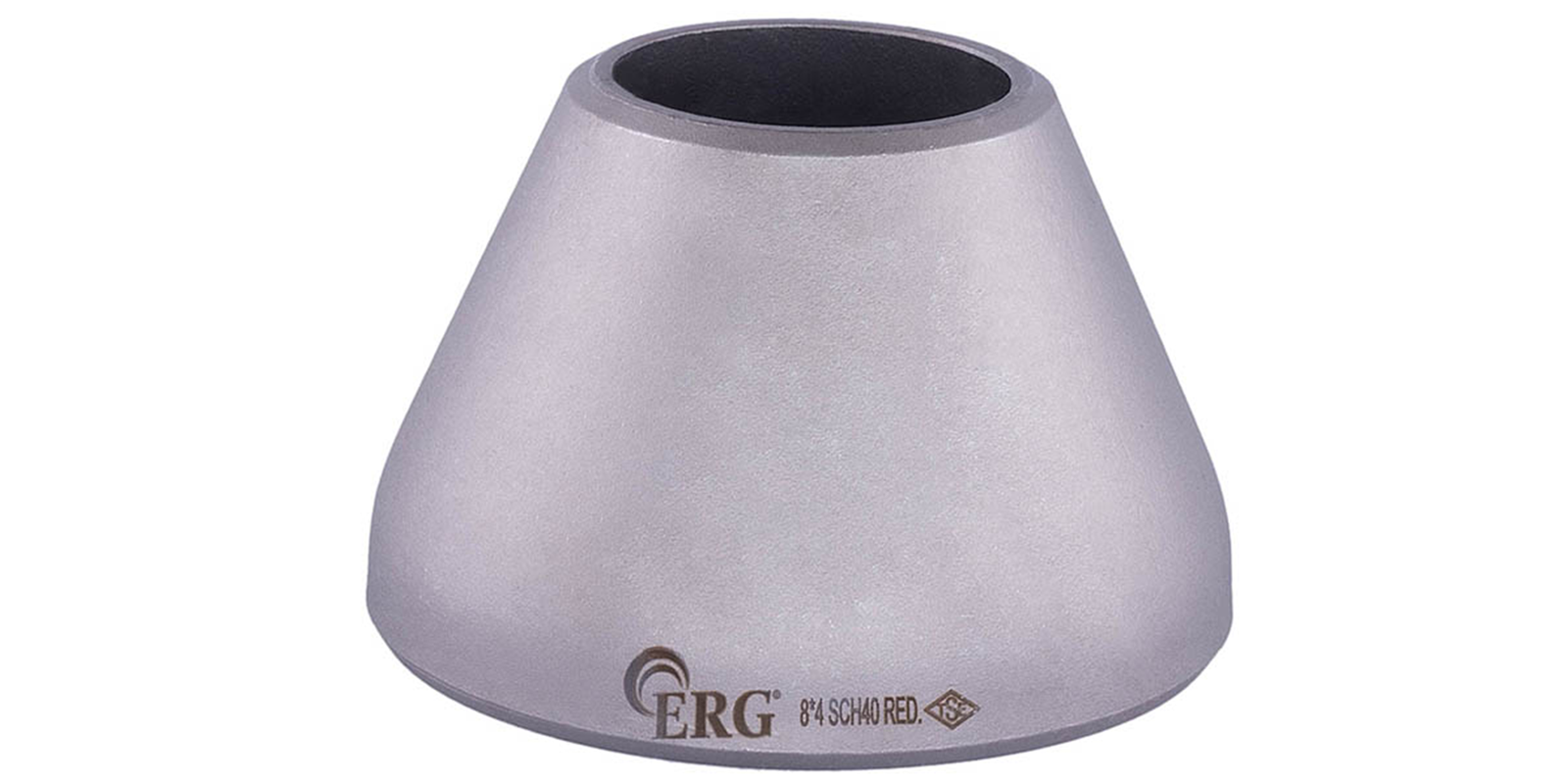

Boru hattında çap değişimi gereken noktalarda kullanılan ERG 12 x 8 inç Konsantrik Redüksiyon SCH40, büyük ucu 12 inç, küçük ucu 8 inç olan bir bağlantı parçasıdır. Seçenekler için patent redüksiyon kategorimize bakabilirsiniz. Ürün, ERG markasının çelik boru bağlantı parçaları gamındadır.
Ölçüler ve Teknik Değerler
Tabloya göre bu redüksiyon 323,9 mm dış çaplı borudan 219,1 mm dış çaplı boruya geçiş sağlar; boyu 200 mm'dir. Listelenen değerler ERG 12 x 8 inç Konsantrik Redüksiyon SCH40 için mevcut ürün bilgilerinden alınmıştır.
- Büyük uç: 12 inç (323,9 mm)
- Küçük uç: 8 inç (219,1 mm)
- Tip: konsantrik (eş eksenli)
- Boy (L): 200 mm
- Et kalınlığı SCH40: büyük uç 10 mm, küçük uç 8 mm
- Üretim: dikişsiz SCH40
Akışa Etkisi: Redüksiyon, akışkanın farklı çaplardaki borular arasında kesintisiz geçişini sağlar. Kademeli daralma, ani çap değişimine göre basınç kaybını ve türbülansı azaltır. Mevcut ürün bilgilerinde redüksiyonun sistemdeki basınç kayıplarını en aza indirdiği belirtilir.
Ölçü Geçişi: Büyük ve küçük uç arasındaki dış çap farkı yaklaşık 104,8 mm'dir; bu, nominal ölçüde 2 kademelik bir geçişe karşılık gelir. Aynı 12 inç büyük uçla sitemizde farklı küçük uç seçenekleri de bulunur.
Kaynak Öncesi Ağız Hazırlığı: Kalın cidarlı bağlantı parçalarında tam nüfuziyetli kaynak için uçlara uygun açıda pah kırılır. Pah açısı ve kök aralığı, et kalınlığına ve kaynak yöntemine göre belirlenir. Ağızların temiz, kuru ve pastan arındırılmış olması kaynak hatası riskini azaltır.
Isı Genleşmesi: Sıcak su taşıyan çelik hatlar ısındıkça uzar. Bağlantı parçalarının bulunduğu noktalar bu uzamanın etkisini taşıyan bölgelerdir. Genleşme kompansatörleri, sabit ve kayar mesnetler doğru konumlandırılarak bağlantı noktalarında aşırı gerilme oluşması önlenir.
Dikişli ve Dikişsiz Parça Farkı
Dikişli bağlantı parçaları, boyuna kaynak dikişi bulunan çelik borulardan şekillendirilir; dikişsiz parçalar ise kaynaksız çekilmiş borudan üretilir. Dikişsiz parçalar genellikle daha yüksek basınç ve sıcaklık koşullarının bulunduğu hatlarda, dikişli parçalar ise ısıtma, su ve doğalgaz gibi genel tesisat uygulamalarında tercih edilir. Seçim yapılırken hattın çalışma basıncı, akışkanın türü ve projede belirtilen boru sınıfı birlikte değerlendirilmelidir.
ERG; TSE ve GAZMER onaylarına, iki TSEK belgesine ve ISO 9001 sertifikasına sahip bir çelik boru bağlantı parçaları üreticisidir. Standart ürünlerin yanında müşterilerin özel ölçü taleplerine göre de imalat yapılır. ERG 12 x 8 inç Konsantrik Redüksiyon SCH40 de bu ürün gamında yer alır.
