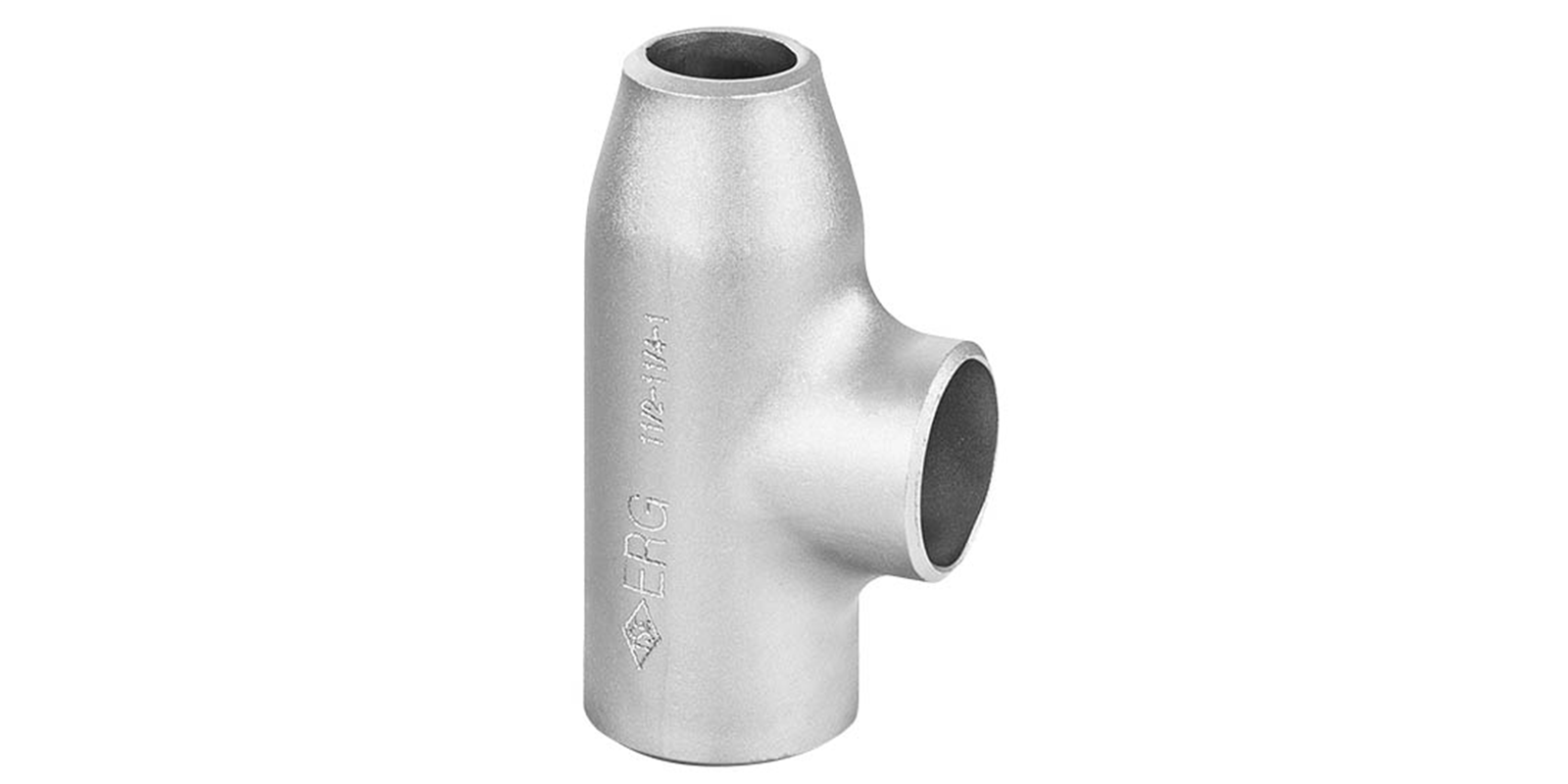

Bir boru hattından daha küçük ya da daha büyük çaplı bir branşman ayırmak için kullanılan ERG 2 x 1 x 1 1/2 inç Patent İnegal TE, 2, 1 ve 1 1/2 inç uç ölçülerine sahiptir. Tüm ölçüler patent inegal TE kategorisinde yer alır. Parça ERG tarafından üretilir.
Ölçüler ve Teknik Değerler
Tabloda 2 inç için 60 mm, 1 inç için 33 mm ve 1 1/2 inç için 48 mm dış çap verilir; bu parçanın uçları bu çaplardaki borulara kaynaklanır. ERG 2 x 1 x 1 1/2 inç Patent İnegal TE seçilirken bu değerler hattın ölçüleriyle karşılaştırılmalıdır.
- Uç ölçüleri: 2 x 1 x 1 1/2 inç
- Uçların dış çapları (tablo): 60 / 33 / 48 mm
- Bağlantı: kaynaklı (patent)
- Onay: TSE ve GAZMER (mevcut ürün bilgisi)
Kaynak Ağızlarının Uyumu: Farklı çaplardaki uçların her biri, bağlanacağı borunun dış çapına ve et kalınlığına uygun olmalıdır. Kaynak öncesinde her ucun karşı boruyla aynı eksende ve kademesiz oturduğu kontrol edilmelidir. Uçlardan birinde çap uyuşmazlığı olması, o noktada zayıf bir kaynak dikişi oluşmasına yol açabilir.
Ölçü Seçimi: Ölçü karşılaştırması için 2 inç ile başlayan diğer modellere bakılabilir: 2 x 3/4 x 1 1/2, 2 x 3/4 x 2, 2 x 1 x 1, 2 x 1 x 1 1/4 inç. Bu üründe uçlar arasındaki en büyük fark 1 ile 2 inç arasındadır.
Uçların Dağılımı: Üç ucun ölçüsü birbirinden farklıdır: 2 inç (60 mm), 1 inç (33 mm) ve 1 1/2 inç (48 mm). Bu yapı, hem düz hatta hem de branşmanda çap değişimi gereken noktalarda kullanılır. Montajdan önce 2 inç ve 1 1/2 inç uçların hangi hatta geleceği çizim üzerinden kontrol edilmelidir.
SCH Sınıfı Ne Anlama Gelir?: SCH (schedule) değeri, aynı nominal çaptaki boru ve bağlantı parçalarının et kalınlığı sınıfını gösterir. Örneğin SCH40 bir parça, SCH20 sınıfındakine göre daha kalın, SCH80 sınıfındakine göre daha ince cidarlıdır. Bağlantı parçasının SCH sınıfı, bağlanacağı borunun sınıfıyla aynı seçilmelidir; böylece kaynak ağızları birbirine uyar, iç çaplar örtüşür ve hat boyunca dayanım eşit kalır. Farklı sınıfların birleştirilmesi kaynak kalitesini olumsuz etkileyebilir.
Dikişli ve Dikişsiz Parça Farkı
Dikişli bağlantı parçaları, boyuna kaynak dikişi bulunan çelik borulardan şekillendirilir; dikişsiz parçalar ise kaynaksız çekilmiş borudan üretilir. Dikişsiz parçalar genellikle daha yüksek basınç ve sıcaklık koşullarının bulunduğu hatlarda, dikişli parçalar ise ısıtma, su ve doğalgaz gibi genel tesisat uygulamalarında tercih edilir. Seçim yapılırken hattın çalışma basıncı, akışkanın türü ve projede belirtilen boru sınıfı birlikte değerlendirilmelidir.
ERG; TSE ve GAZMER onaylarına, iki TSEK belgesine ve ISO 9001 sertifikasına sahip bir çelik boru bağlantı parçaları üreticisidir. Standart ürünlerin yanında müşterilerin özel ölçü taleplerine göre de imalat yapılır. ERG 2 x 1 x 1 1/2 inç Patent İnegal TE de bu ürün gamında yer alır.
