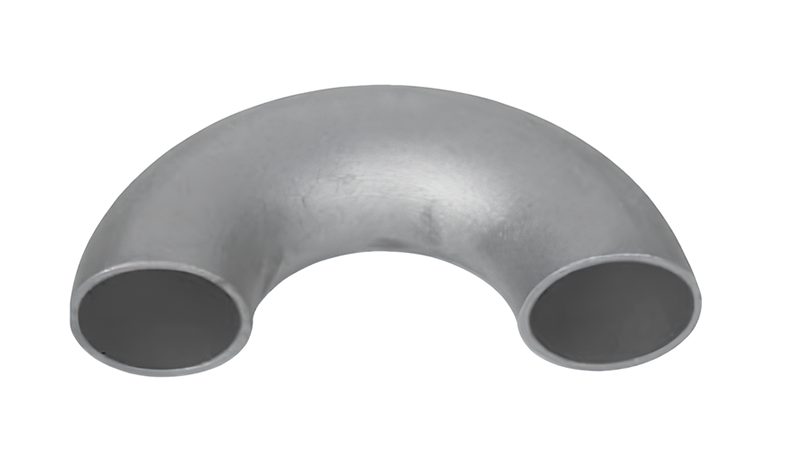

ERG 2 inç Patent Dirsek 180° Dikişli, çelik boru hatlarında akış yönünü 180 derece değiştirmek için kullanılan bir patent dirsektir. Ürün 60,3 mm dış çaplı borulara göre üretilir. Tüm ölçüler patent dirsek kategorisinde yer alır. Ürün, ERG markasının çelik boru bağlantı parçaları gamındadır.
Teknik Veriler
Mevcut teknik tabloda 60,3 mm dış çaplı dikişli dirsek için radius 152 ± 6 mm olarak verilir. Et kalınlığı 2,9 mm'dir. Tablodaki ortalama ağırlık 0,98 kg'dır. Listelenen değerler ERG 2 inç Patent Dirsek 180° Dikişli için mevcut ürün bilgilerinden alınmıştır.
- Nominal ölçü: 2 inç
- Dış çap: 60,3 mm
- Et kalınlığı: 2,9 mm
- Radius: 152 ± 6 mm
- Açı: 180°
- Üretim: dikişli çelik
- Ortalama ağırlık: 0,98 kg
Geri Dönüş Hatlarında: 180° dirsek ile birbirine paralel iki boru arasında kompakt bir dönüş elde edilir. Dirsek ölçüsü, iki boru ekseni arasındaki mesafeyi de belirler. Bu nedenle tasarım aşamasında dirseğin radius değeri dikkate alınarak paralel hatlar arasındaki aralık planlanmalıdır.
Hangi Ölçü?: Boru çapı tam olarak bilinmiyorsa yakın ölçülere de bakılabilir: dış çapı 48,3 mm olan versiyon, dış çapı 76,1 mm olan versiyon. Kaynak ağzının uyumu için dış çap ve et kalınlığı birlikte kontrol edilmelidir.
Dikişli ve Dikişsiz Parça Farkı: Dikişli bağlantı parçaları, boyuna kaynak dikişi bulunan çelik borulardan şekillendirilir; dikişsiz parçalar ise kaynaksız çekilmiş borudan üretilir. Dikişsiz parçalar genellikle daha yüksek basınç ve sıcaklık koşullarının bulunduğu hatlarda, dikişli parçalar ise ısıtma, su ve doğalgaz gibi genel tesisat uygulamalarında tercih edilir. Seçim yapılırken hattın çalışma basıncı, akışkanın türü ve projede belirtilen boru sınıfı birlikte değerlendirilmelidir.
SCH Sınıfı Ne Anlama Gelir?
SCH (schedule) değeri, aynı nominal çaptaki boru ve bağlantı parçalarının et kalınlığı sınıfını gösterir. Örneğin SCH40 bir parça, SCH20 sınıfındakine göre daha kalın, SCH80 sınıfındakine göre daha ince cidarlıdır. Bağlantı parçasının SCH sınıfı, bağlanacağı borunun sınıfıyla aynı seçilmelidir; böylece kaynak ağızları birbirine uyar, iç çaplar örtüşür ve hat boyunca dayanım eşit kalır. Farklı sınıfların birleştirilmesi kaynak kalitesini olumsuz etkileyebilir.
Mevcut ürün bilgilerine göre ERG; SCH20, SCH40 ve SCH80 sınıflarında ve dikişli olarak patent dirsek, te, redüksiyon, kep, dişli boru, izole mafsal ve flanş üretir. Denge tankı, hava ayırıcı, tortu ayırıcı ve hava tüpü de ürün gamındadır. Sitemizdeki ERG 2 inç Patent Dirsek 180° Dikişli bu üreticiye aittir.
