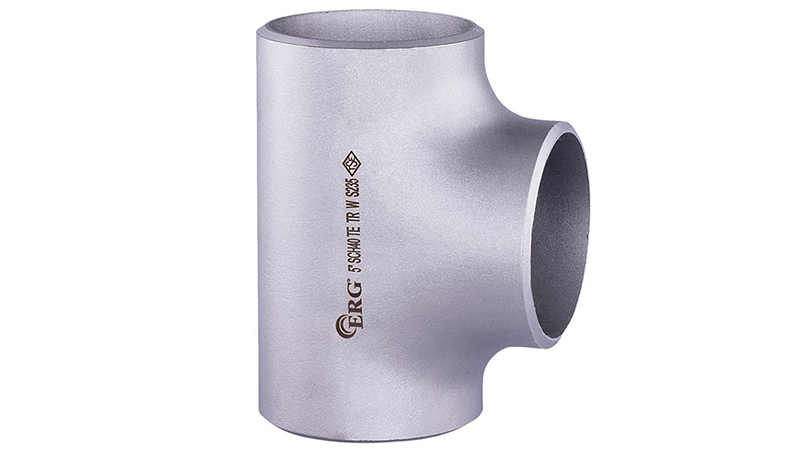

ERG 2 inç Patent TE SCH40, çelik boru tesisatlarında bir hattan ikinci bir hat ayırmak veya üç boruyu tek noktada birleştirmek için kullanılan bir patent TE'dir. Ürün 2 inç nominal ölçüdedir. Tüm ölçüler patent ve kaynaklı TE kategorisinde yer alır. Ürün, ERG markasının çelik boru bağlantı parçaları gamındadır.
Teknik Özellikler
Montaj ölçüsü planlanırken 2 inç TE için tablodaki C ve M değerleri (64 mm) ile dış çap (60 mm) esas alınır. SCH40 sınıfında et kalınlığı 3,91 mm, ağırlık 1,88 kg'dır. Listelenen değerler ERG 2 inç Patent TE SCH40 için mevcut ürün bilgilerinden alınmıştır.
- Nominal ölçü: 2 inç (üç uç eşit)
- Dış çap (D): 60 mm
- Merkezden ana hat ucuna (C): 64 mm
- Merkezden branşman ucuna (M): 64 mm
- Et kalınlığı (SCH40): 3,91 mm
- Ağırlık (SCH40): 1,88 kg
- Üretim: dikişsiz
Eşit ve İnegal TE Farkı
Eşit TE'de üç uç da aynı çaptadır; inegal TE'de ise uçlardan en az biri farklı çaptadır. Ana hat ile branşman aynı çapta olduğunda eşit TE, branşman daha küçük ya da daha büyük olduğunda inegal TE kullanılır. İnegal TE, ayrı bir redüksiyon parçasına gerek bırakmadığı için kaynak sayısını azaltır.
Serideki Yakın Ölçüler: Serideki yakın ölçüler: 1 1/2 inç TE (48 mm) ve 2 1/2 inç TE (76 mm). Branşman çapı ana hattan farklıysa inegal TE seçilmelidir.
Basınç Testi ve Devreye Alma: Kaynakla birleştirilen hatlar, kullanıma alınmadan önce akışkanın türüne uygun basınç testinden geçirilir. Su hatlarında hidrostatik, doğalgaz hatlarında ise ilgili şartnamedeki yöntemle test yapılır. Test sırasında dirsek ve te noktaları gibi kaynak yoğunluğunun fazla olduğu bölgeler özellikle kontrol edilmelidir. Test başarıyla tamamlandıktan sonra hat yıkanır, yalıtılır ve devreye alınır.
Isıtma ve Soğutma Hatlarında: Kalorifer, sıcak su ve soğutma suyu hatlarında çelik bağlantı parçaları, boru güzergâhının yön değiştirdiği ve hatların ayrıldığı noktalarda kullanılır. Bu hatlarda sıcaklık değişimleriyle oluşan genleşme hareketleri dikkate alınmalı, dirsek ve te noktaları boru askılarıyla desteklenmelidir. Montaj sonrasında hat yalıtılarak ısı kaybı ya da yoğuşma önlenir. Kapalı devre sistemlerde parçaların iç yüzeyinin temiz olması, tortu oluşumunu da azaltır.
Korozyona Karşı Koruma
Siyah çelikten üretilen bağlantı parçaları, nemli ortamlarda ve dış mekânda zamanla paslanabilir. Montajdan sonra parçaların uygun bir astar ve boyayla kaplanması, toprağa gömülen hatlarda ise ilgili yönetmeliklere uygun izolasyon yapılması gerekir. Kapalı devre ısıtma sistemlerinde suyun şartlandırılması ve sistemdeki havanın alınması, iç yüzeydeki korozyonu da azaltır. Bu önlemler bağlantı parçalarının ve tüm hattın kullanım ömrünü uzatır.
Mevcut ürün bilgilerine göre ERG; SCH20, SCH40 ve SCH80 sınıflarında ve dikişli olarak patent dirsek, te, redüksiyon, kep, dişli boru, izole mafsal ve flanş üretir. Denge tankı, hava ayırıcı, tortu ayırıcı ve hava tüpü de ürün gamındadır. Sitemizdeki ERG 2 inç Patent TE SCH40 bu üreticiye aittir.
