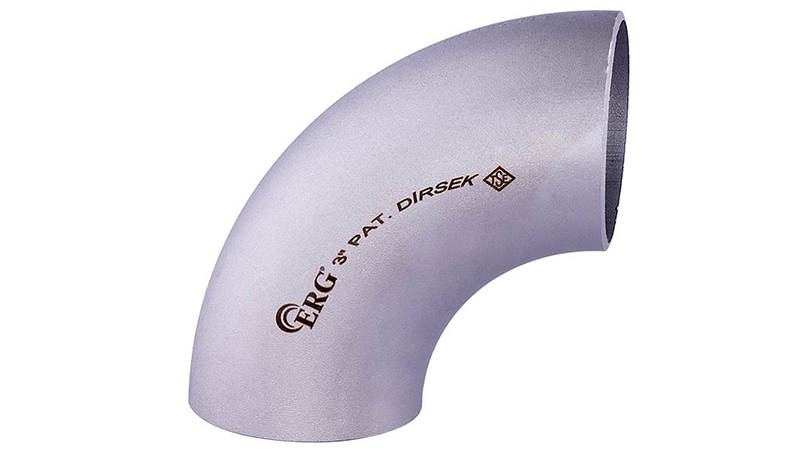

Boru güzergâhının 90 derece döndüğü noktalarda kullanılan ERG 2 inç Patent Dirsek 90° SCH40, 2 inç nominal ölçüdedir ve 60,3 mm dış çaplı hatlara kaynakla bağlanır. Tüm ölçüler patent dirsek kategorisinde yer alır. ERG bu parçayı boru ek parçaları arasında sunar.
Teknik Özellikler
60,3 mm çaplı dikişsiz dirsekte cidar kalınlığı 4 mm (SCH40), dönme çapı 76 mm'dir. 90° dirsek için dirsek yüksekliği 106 mm, ortalama ağırlık 0,67 kg olarak listelenir. Bu ölçüler ERG 2 inç Patent Dirsek 90° SCH40 siparişinde esas alınabilir.
- Nominal ölçü: 2 inç
- Dış çap: 60,3 mm
- Et kalınlığı (SCH40): 4 mm
- Dönme çapı: 76 mm
- Açı: 90°
- Üretim: dikişsiz çelik
- Dirsek yüksekliği: 106 mm
- Ortalama ağırlık: 0,67 kg
Dik Dönüşlerde Dikkat: 90 derecelik dönüşler akış yönünü keskin biçimde değiştirdiğinden hatta belirli bir basınç kaybı oluşturur. Pompa emiş tarafında pompaya çok yakın 90° dirsek kullanımından kaçınmak, akışın düzgün girmesine yardımcı olur. Dirsek sonrasında hattın askıyla desteklenmesi de kaynak noktasındaki gerilmeyi azaltır.
Hangi Ölçü?: Boru çapı tam olarak bilinmiyorsa yakın ölçülere de bakılabilir: dış çapı 48,3 mm olan versiyon, dış çapı 76,1 mm olan versiyon. Kaynak ağzının uyumu için dış çap ve et kalınlığı birlikte kontrol edilmelidir.
Doğalgaz Tesisatlarında Kullanım: Doğalgaz iç ve dış tesisatlarında kullanılan çelik bağlantı parçalarının ilgili standartlara uygun ve onaylı olması gerekir. Mevcut ürün bilgilerine göre ERG ürünleri TSE ve GAZMER onaylıdır. Tesisat projesinde belirtilen çap ve et kalınlığına uygun parça seçilmeli, montaj sonrasında hat gaz dağıtım şirketinin istediği basınç testinden geçirilmelidir. Dış ortamda kalan çelik parçaların korozyona karşı boyanması veya kaplanması da uzun ömür için önemlidir.
Patent Parçalar Nasıl Birleştirilir?
Patent dirsek ve te gibi çelik bağlantı parçaları boru hattına kaynakla birleştirilir. Kaynak öncesinde boru ve parça uçlarının temizlenmesi, eksenlerin hizalanması ve uygun kök aralığının bırakılması gerekir. Doğalgaz hatlarında kaynak işleminin yetkili ve sertifikalı kaynakçılar tarafından yapılması, işlem sonrasında da hattın sızdırmazlık ve basınç testlerinden geçirilmesi zorunludur. Doğru hazırlanan kaynak ağzı, birleşimin hem dayanımını hem de sızdırmazlığını doğrudan etkiler.
İstanbul İkitelli'de 1200 m² alanda üretime başlayan ERG, zamanla kapasitesini ve ürün çeşitliliğini artırarak 3000 m²'lik tesisine taşınmıştır. Firma, iklimlendirme başta olmak üzere tesisat sektörüne çelik boru bağlantı parçaları sağlar. ERG 2 inç Patent Dirsek 90° SCH40, bu üretim altyapısının ürünlerinden biridir.
