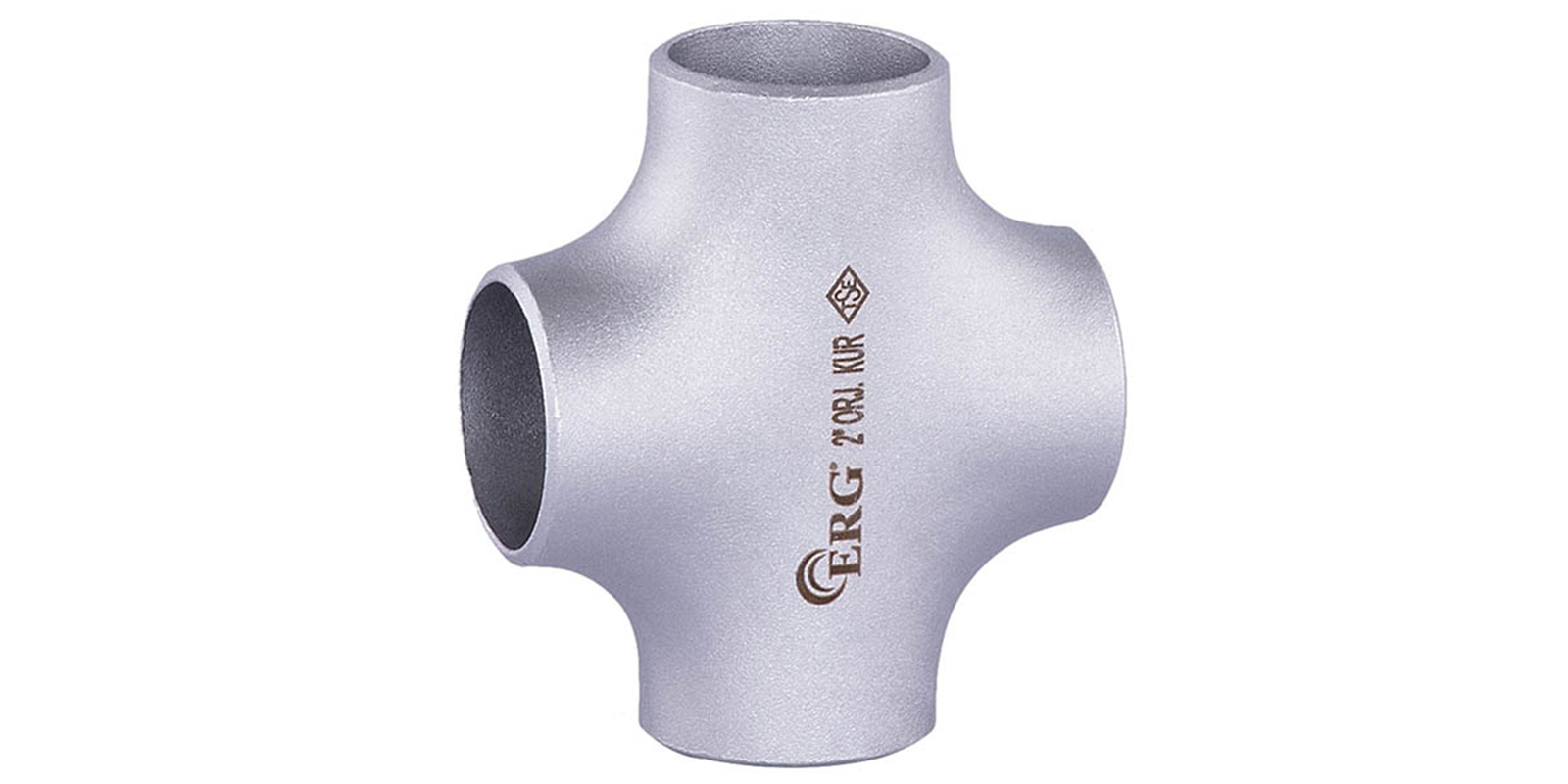

ERG 2 1/2 inç Patent Kruva Dikişli, dört ucu da 2 1/2 inç olan ve bir hattan karşılıklı iki branşman almak için kullanılan bir patent kruvadır. Diğer ölçüler patent kruva kategorimizde listelenir. ERG bu parçayı boru ek parçaları arasında sunar.
Ölçüler ve Teknik Değerler
Tabloya göre 2 1/2 inç parçanın dış çapı 76 mm'dir; montaj boyu hesabında C ve M değerleri (76 mm) esas alınır. Bu bilgiler ERG 2 1/2 inç Patent Kruva Dikişli siparişinde esas alınabilir.
- Nominal ölçü: 2 1/2 inç (uçlar eşit)
- Dış çap (D): 76 mm
- Merkezden uçlara (C / M): 76 / 76 mm
- Bağlantı: dikişli çelik, kaynakla
Kruva Nedir?: Kruva, dört ucu bulunan ve bir hattan karşılıklı iki branşman almaya yarayan bir bağlantı parçasıdır. Mevcut ürün bilgilerine göre boru hatlarında akışın yönünü değiştirmek veya dallanma noktaları oluşturmak için kullanılır.
Serideki Yakın Ölçüler: Serideki yakın ölçüler: 2 inç TE (60 mm) ve 3 inç TE (89 mm). Branşman çapı ana hattan farklıysa inegal TE seçilmelidir.
Doğalgaz Tesisatlarında Kullanım
Doğalgaz iç ve dış tesisatlarında kullanılan çelik bağlantı parçalarının ilgili standartlara uygun ve onaylı olması gerekir. Üretici bilgisine göre ERG, TSE ve GAZMER onaylarına sahip bir firmadır; kullanılacak parçanın belgeleri proje şartnamesine göre kontrol edilmelidir. Tesisat projesinde belirtilen çap ve et kalınlığına uygun parça seçilmeli, montaj sonrasında hat gaz dağıtım şirketinin istediği basınç testinden geçirilmelidir. Dış ortamda kalan çelik parçaların korozyona karşı boyanması veya kaplanması da uzun ömür için önemlidir.
Korozyona Karşı Koruma: Siyah çelikten üretilen bağlantı parçaları, nemli ortamlarda ve dış mekânda zamanla paslanabilir. Montajdan sonra parçaların uygun bir astar ve boyayla kaplanması, toprağa gömülen hatlarda ise ilgili yönetmeliklere uygun izolasyon yapılması gerekir. Kapalı devre ısıtma sistemlerinde suyun şartlandırılması ve sistemdeki havanın alınması, iç yüzeydeki korozyonu da azaltır. Bu önlemler bağlantı parçalarının ve tüm hattın kullanım ömrünü uzatır.
SCH Sınıfı Ne Anlama Gelir?
SCH (schedule) değeri, aynı nominal çaptaki boru ve bağlantı parçalarının et kalınlığı sınıfını gösterir. Örneğin SCH40 bir parça, SCH20 sınıfındakine göre daha kalın, SCH80 sınıfındakine göre daha ince cidarlıdır. Bağlantı parçasının SCH sınıfı, bağlanacağı borunun sınıfıyla aynı seçilmelidir; böylece kaynak ağızları birbirine uyar, iç çaplar örtüşür ve hat boyunca dayanım eşit kalır. Farklı sınıfların birleştirilmesi kaynak kalitesini olumsuz etkileyebilir.
Üretici bilgisine göre ERG, 2011 yılında çelik boru bağlantı parçaları imalatıyla ticari hayata başlamış ve İstanbul İkitelli Organize Sanayi Bölgesi'nde üretime geçmiştir. Firma bugün 3000 m² alanda dirsek, te, redüksiyon, kep, flanş ve seperatör gibi boru ek parçaları üretmektedir. ERG 2 1/2 inç Patent Kruva Dikişli, bu üretim altyapısının ürünlerinden biridir.
